六、转向系统

六、转向系统

该系列客车采用整体动力转向装置，需按照其维护计划对转向装置进行维修维护，以确保其效能稳定和行车安全。若发生故障，应立即排除并进行必要的维修。

1.调整转向盘的自由转动量

应定期检查转向盘的自由转动量，在中间位置向左右转动，其值均不能超过10°，如自由转动量过大，应作如下检查和调整：

1）检查前轮毂轴承间隙是否过大，如过大作相应调整。

2）检查横、直拉杆接头是否松旷，若松旷严重应更换。

3）检查转向垂臂与转向器摇臂轴花键连接处及紧固螺栓有无松动。

2.调整转向盘自由行程

在发动机处于怠速状态，在转向盘的圆周上所测得的转向盘游隙应在10～40mm之间，如图5-6所示。如果超过上述范围，必须立即进行必要的调整。

图5-6 转向盘自由行程

注意：

1)在驾驶车辆转向时，应注意转向角限位器及车轮障碍物，避免强制转向或停车时转向，否则会造成转向系损坏。

2)若转向助力泵漏油，应及时维修，避免油泵损坏。

3．检查动力转向液面高度

1)将发动机处于怠速状态。

2)取下油位标尺，用软布擦净，重新将之全部插回原位。

3)再取下油位标尺，并观察油位，油位必须在最高与最低油位刻度之间。若油位处在最低刻度线或更低位置，就将储油罐盖及其周围擦净，并取下储油罐盖，将转向液慢慢加注至最高刻度线。

4)油面不得超过标尺的最高刻度线，如图5-7所示。

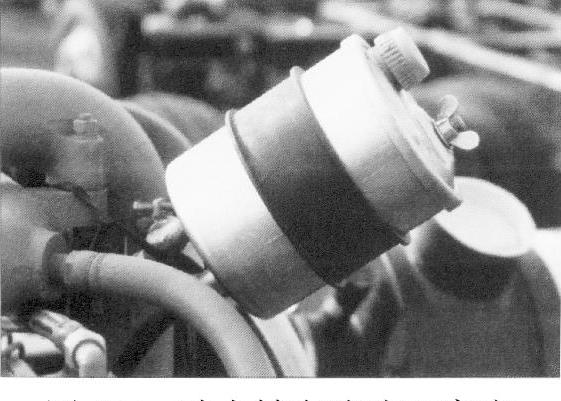

图5-7 动力转向液液面高度
