1.5.3  开放式单片机实验系统

1.5.3 开放式单片机实验系统

自行研发的“开放式单片机实验系统”采用国内新型串行接口可编程STC89C52单片机，STC89C52单片机指令完全兼容传统8051系列单片机，方便的串行接口编程大大简化了单片机开发成本和周期。系统采用模块式结构，学生可根据自己的需要灵活将这些模块组成一个系统，作为实验装置使用，增加必要的外围电路和设备后，又可成为产品开发平台。系统主要特点如下：

1）采用开放式结构设计，单片机的所有引脚对外开放，与外围电路的连接由学生自行完成，可进行多种单片机实验。

2）提供Keil μVision4编程仿真环境，支持汇编语言和C语言编程，学生可将自编的程序写入单片机中，做完一个单片机实验就可以掌握单片机开发的全过程。

3）提供Protues硬件仿真环境，学生进行课程设计，在没有硬件时，可以先借助该软件进行仿真。

4）仪器上提供十几种单片机外围电路设备供学生自由选用。

5）仪器上采用串行接口可编程单片机，无需其他烧写设备，通过串行接口线瞬间将程序写入单片机。

开放式单片机实验系统的结构如图1-5所示，实验系统如图1-6所示。

图1-5 开放式单片机实验系统的结构图

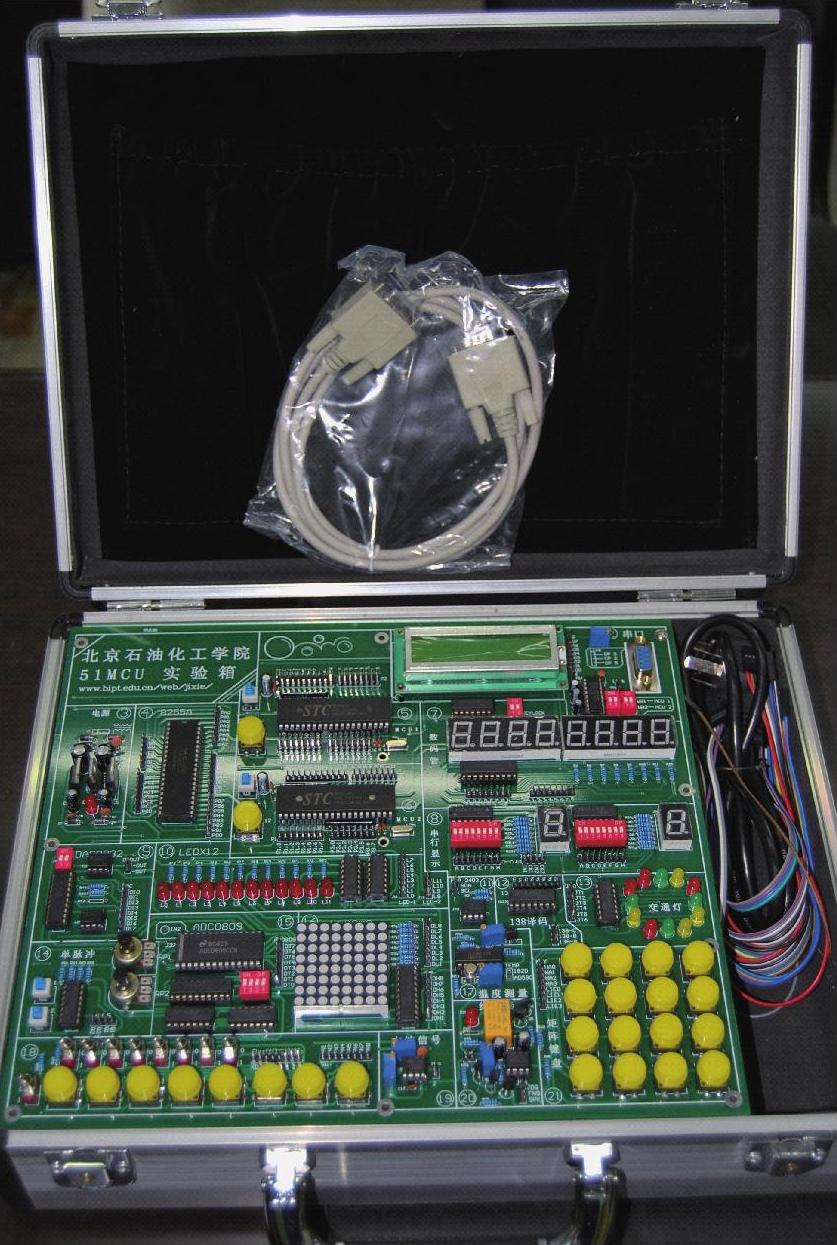

图1-6 开放式单片机实验系统（见彩插）
