6.2.4 工作方式说明
MCS-51系列单片机有T0和T1两个内部定时器/计数器。每个定进器/计数器都属于特殊功能寄存器，T0由高8位TH0和低8位TL0组成，T1由高8位TH1和低8位TL1组成。因此T0和T1均可通过字节传送指令为它们分别设置初值，以获得不同定时时间和所需的计数值。
定时器/计数器的功能和它们的工作方式有关，表6-3已列出它们在四种工作方式下的不同功能。
1.方式0
在本工作方式下，定时器/计数器按13位加1计数器工作，这13位由TH中高8位和TL中低5位组成，其中TL中高3位不用。设计这种工作方式主要是为了能与MCS-48系列单片机定时器/计数器兼容。
在定时器/计数器启动工作前，CPU先要装入方式控制字以设定其工作方式，然后再装入定时器/计数器初值，并通过指令启动其工作。13位计数器按加1计数器计数，计满为零时能自动向CPU发出溢出中断请求，但若要再次计数，CPU必须在其中断服务程序中为其重装初值。

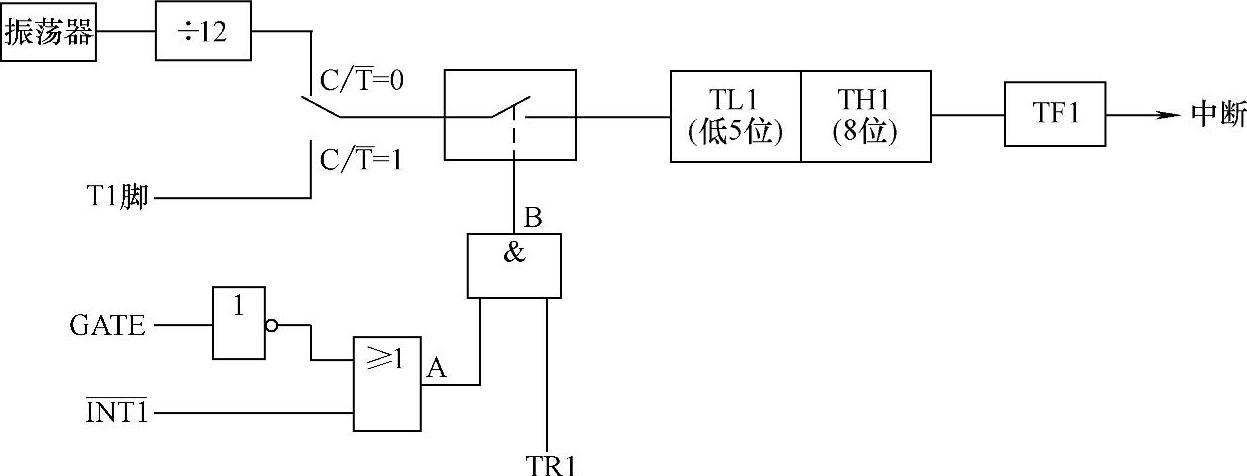

T1在工作方式0时的工作过程示意如图6-27所示。
图6-27 T1在工作方式0时的工作过程示意图
使用定时器/计数器时一般使GATE=0，为什么要设计
引脚？GATE的用途？是为了测量某个正脉冲的宽度。

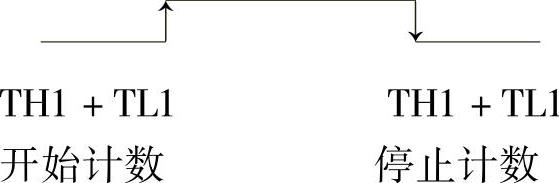

当（TR1=1）且（GATE=1）时，设
引脚上的信号是某个脉冲
所以根据TH1、TL1的值可以确定正脉冲的宽度。
2.方式1
在本方式下，定时器/计数器按16位加1计数器工作，该计数器由高8位TH和低8位TL组成。定时器/计数器在方式1下的工作情况和方式0时相同，只是最大定时/计数值是方式0时的8倍。
3.方式2

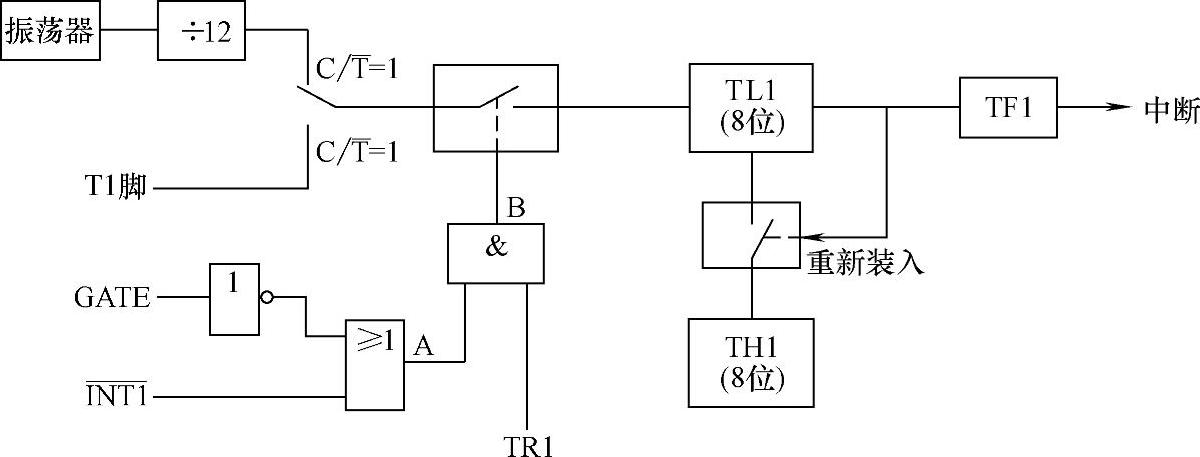

如图6-28所示，在方式2时，定时器/计数器被拆成一个8位寄存器TH（TH0/TH1）和一个8位计数器TL（TL0/TL1），CPU对其初始化时必须送相同的定时初值/计数初值。当定时器/计数器启动后，TL按8位加1计数器计数，每当它计满回零时，一方面向CPU发出溢出中断请求，另一方面从TH中重新获得初值并启动计数。
显然，定时器/计数器在方式2下工作时是不同于前两种方式的，定时器/计数器在方式0和方式1下计满回零时需要通过软件为其重装定时初值/计数初值，而在方式2下时TL回零能自动重装TH中的初值，但方式2下计数器长度仅有8位，最大计数值只有28=256。
由前面的叙述可知：
1）方式0或1中，TH1+TL1溢出时，TH1=TL1=0，如不重新赋值，则从0开始计数；在方式2中，由于具有自动重装功能，所以可以从特定值起开始计数。
2）定时器/计数器1在方式2下常作为串行接口波特率发生器（定时器/计数器0不能作为串行接口波特率发生器）。
图6-28 T1方式2时8位初值自动重装
4.方式3
在前三种工作方式下，T0和T1功能是完全相同的，但在方式3下T0和T1功能就不相同了。此时，TH0和TL0按两个独立的8位计数器工作，T1只能按不需要中断的方式2工作。
在方式3下的TH0和TL0是有区别的。TL0可以设定为定时器或计数器模式工作，仍由TR0控制启动或停止以及采用TF0作为溢出中断标志；TH0只能按定时器模式工作，它借用TR1和TF1来控制和存放溢出中断标志。因此T1就没有控制位可用了，故TL1在计满回零时不会产生溢出中断请求。
显然，T0和T1设定为方式3时实际上就相当于设定了3个8位计数器同时工作，其中TH0和TL0为两个软件重装的8位计数器，TH1和TL1为自动重装的8位计数器，但无溢出中断请求产生，图6-29所示是T0在工作方式3时2个8位计数器。由于TL1工作于无中断请求状态，故用它来作为串行接口可变波特率发生器是最好不过的。
