9.3.4  行列式键盘接口

在单片机应用系统中需要安排较多的按键时，通常把键排成行列形式，这样可以合理地利用硬件资源。例如，可把16个键排成4×4行列形式，用1个8位I/O接口控制。

例如：片内RAM的30H中存放着温度采集的数值，片内RAM的31H中存放着温度报警的设定数字值，S合上时3个数码管显示30H中存放的温度采集数值；S断开时3个数码管显示31H中存放的温度报警设定数值。第一次按下某个数字键时，左边第1个LED显示此键序号，第二次按下某个数字键时，左边第2个LED显示此键序号，并且左边LED显示不变，依次类推。第四次按下某个数字键时，左边第1个LED显示此键序号，又开始新的循环。其他键按下时无效。接口电路如图9-11所示。

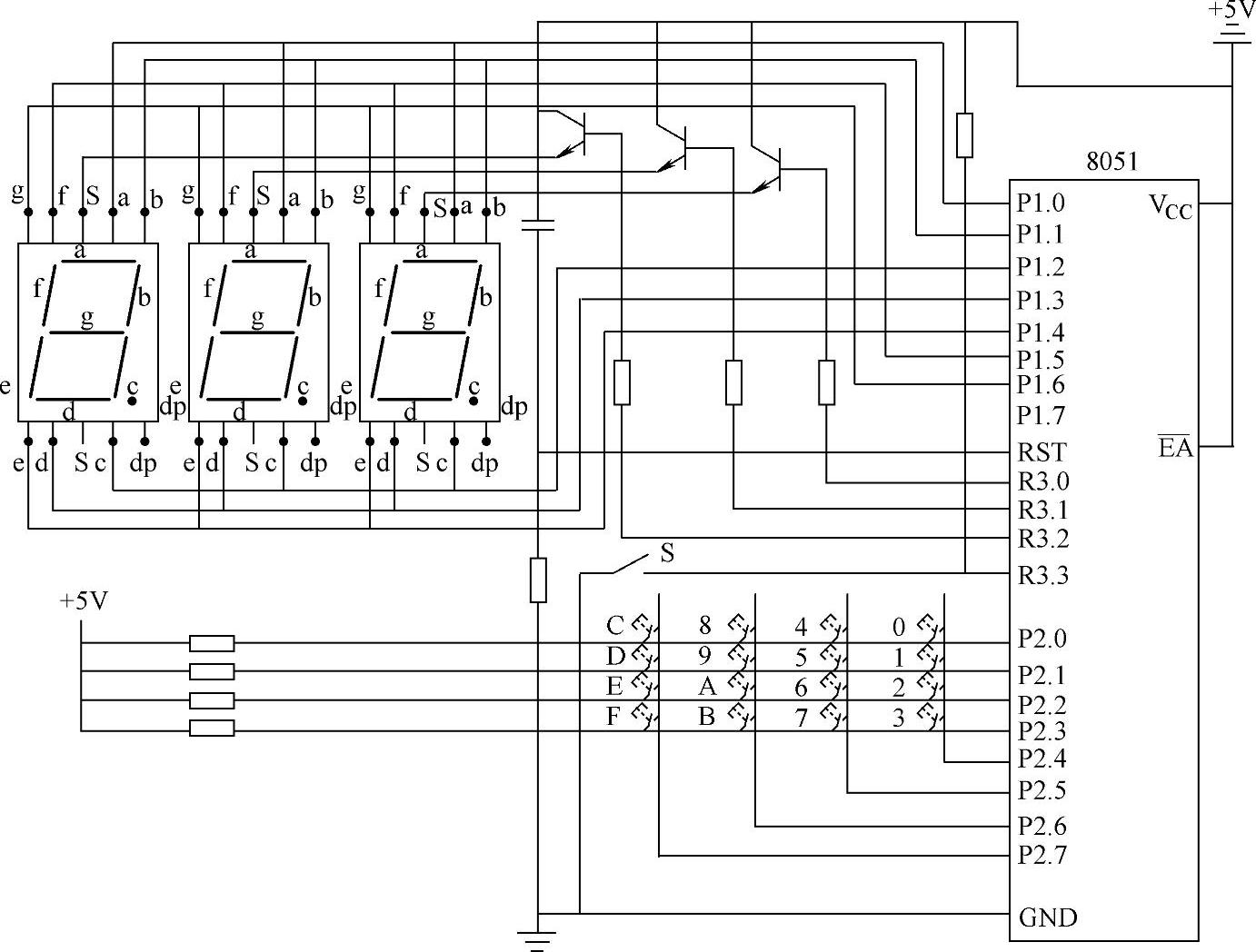

图9-11 接口电路图

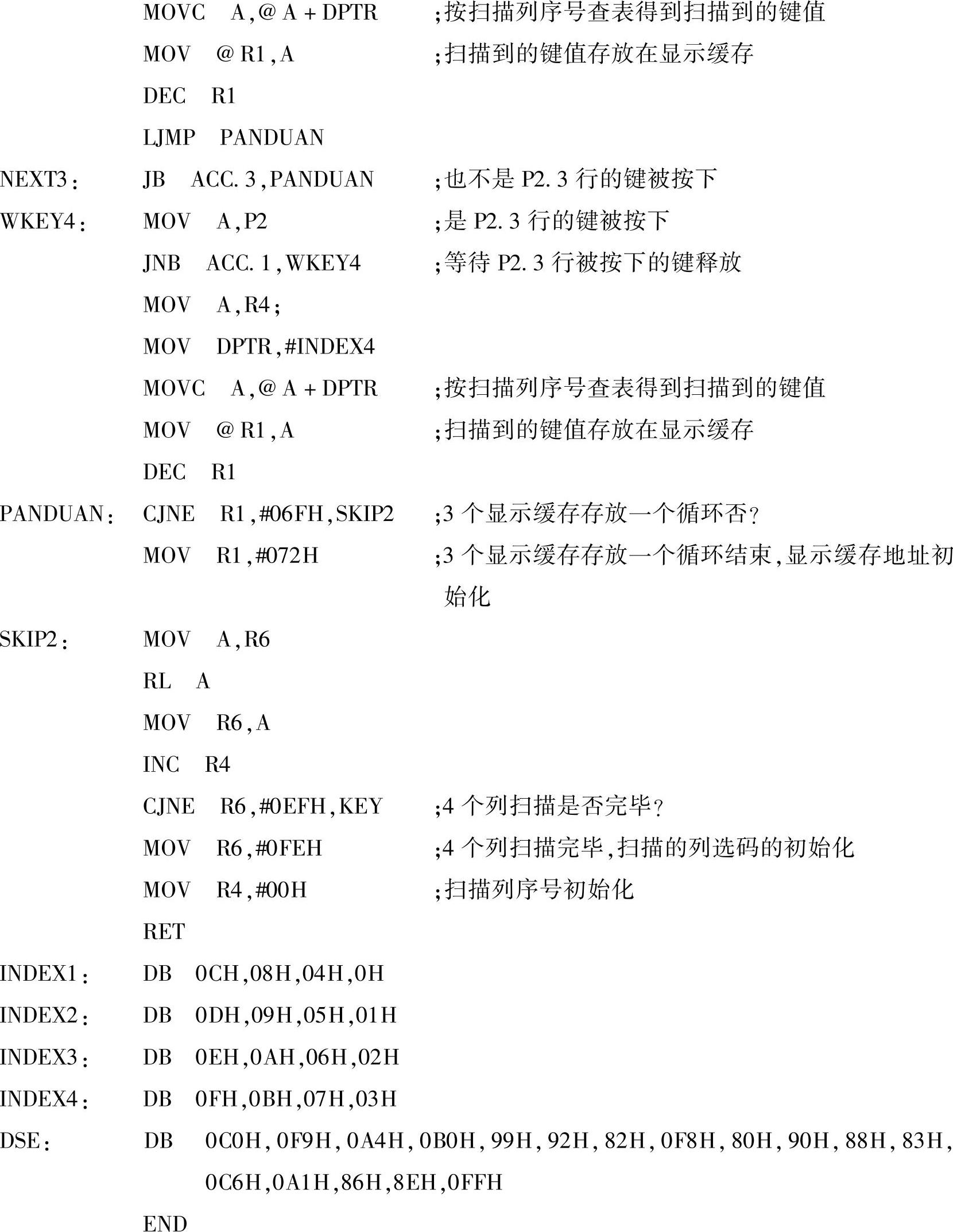

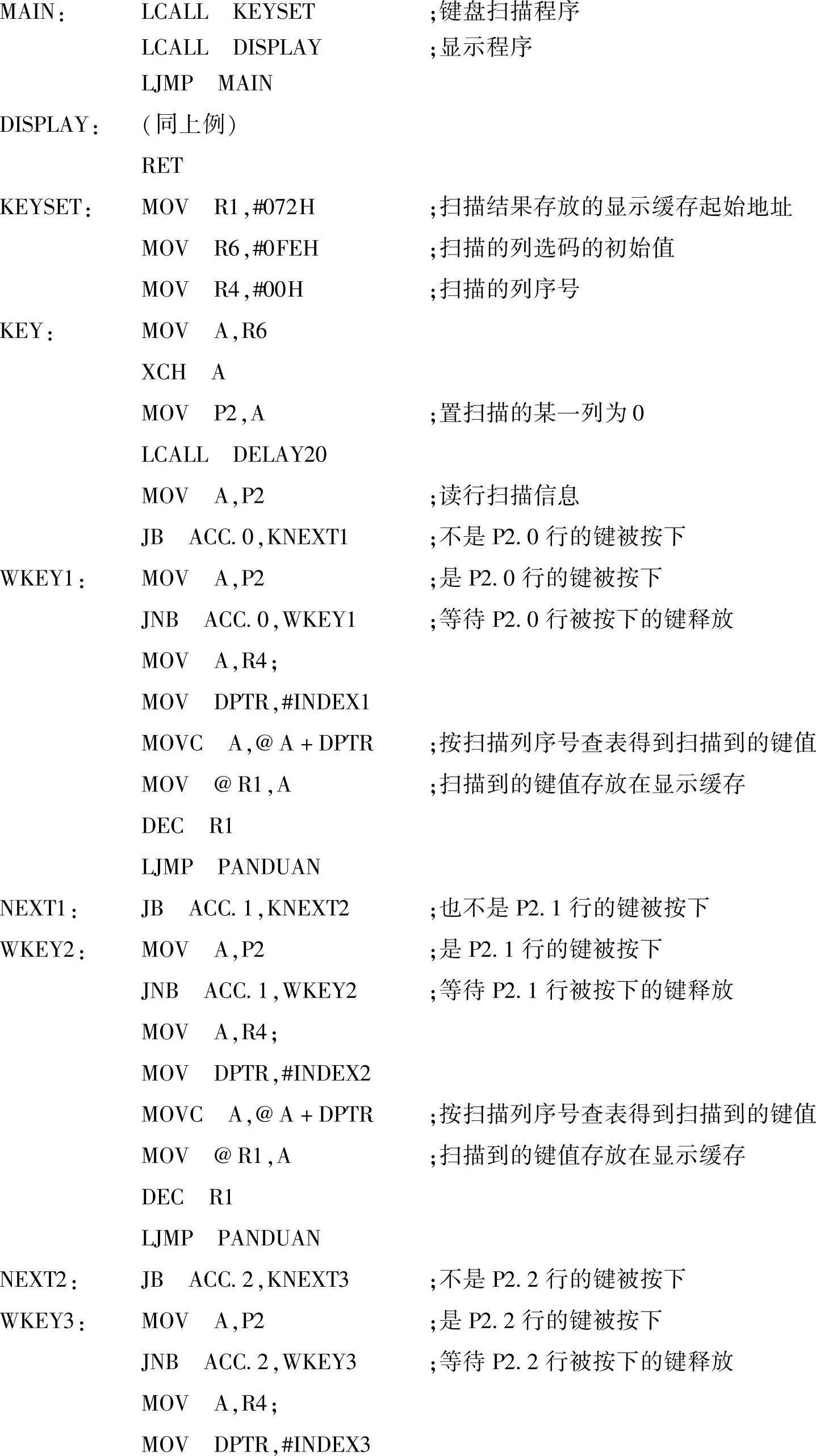

参考程序：
