1.Keil设置

在Keil软件上单击菜单“Project”→“Options for Target”或者单击工具栏的对象选择按钮，弹出窗口，单击“Debug”选项卡，出现如图3-50所示Keil设置对话框。

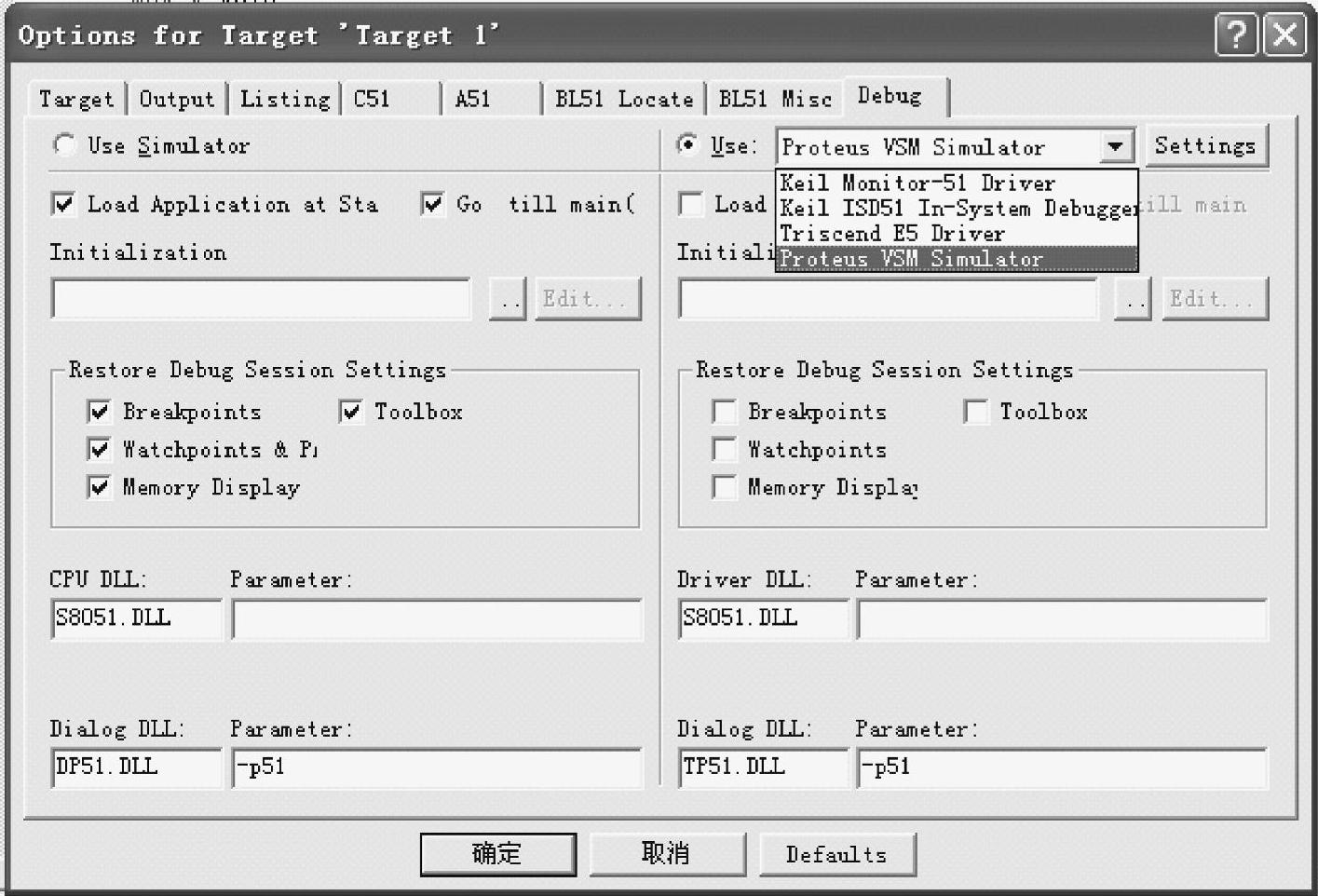

图3-50 Keil设置对话框

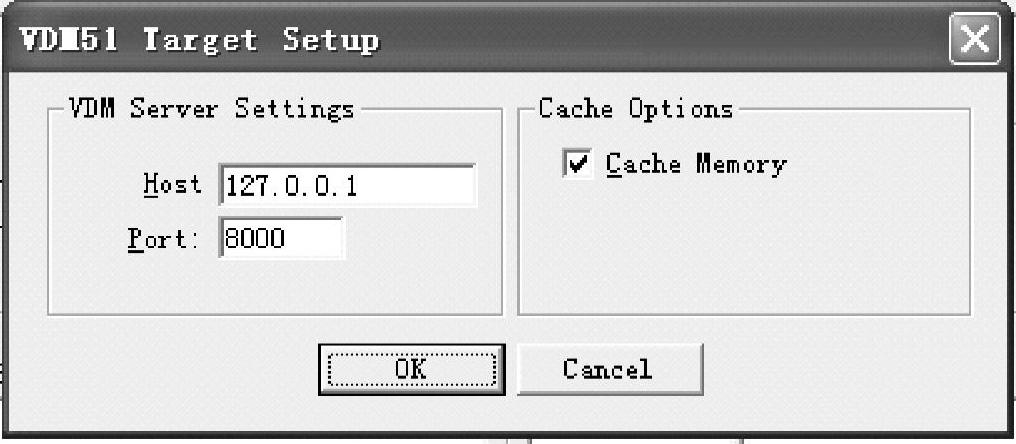

图3-51 设置通信接口对话框

在对话框右栏上部的下拉菜单里选中“Proteus VSM Simulator”，单击“Use”，其前面的圈内出现表明选中的小圆点，单击“Setting”按钮，弹出如图3-51所示的设置通信接口对话框，在“Host”后面添上“127.0.0.1”。如果使用的不是同一台电脑，则需要在这里添上另一台电脑的IP地址（另一台电脑也应安装Proteus）。在Port后面添加“8000”，单击“OK”按钮完成配置。
