9.3.3  独立按键接口

图9-10 接口电路图

在单片机应用系统中按键数量较少，多采用独立按键式键盘。此种键盘结构简单，每个按键接单片机的一条I/O线，通过对输入线的查询即可识别每个按键的状态。

例如：片内RAM的30H中存放着温度采集的数字值，片内RAM的31H中存放着温度报警的设定数字值，S3合上时3个数码管显示30H中存放的温度采集数字值；S3断开时3个数码管显示31H中存放的温度报警设定数字值。按一下S1时，31H中的设定值增加1；按一下S2时，31H中的设定值减少1。

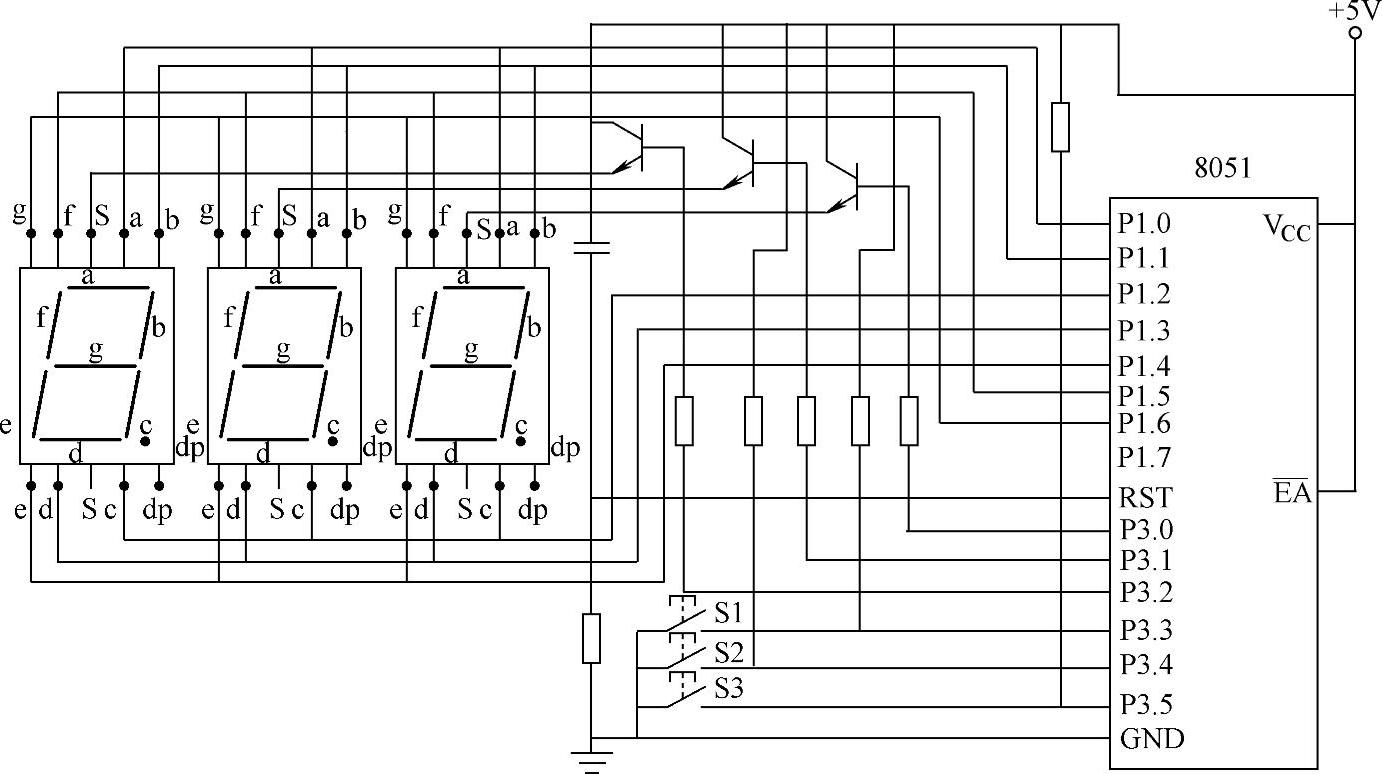

解 通过MCS-51系列单片机的P1接口输出3个数码管的字段码，由P3.2、P3.1、P3.0控制LED数码管的电源选通（高电平有效），接口电路如图9-10所示。

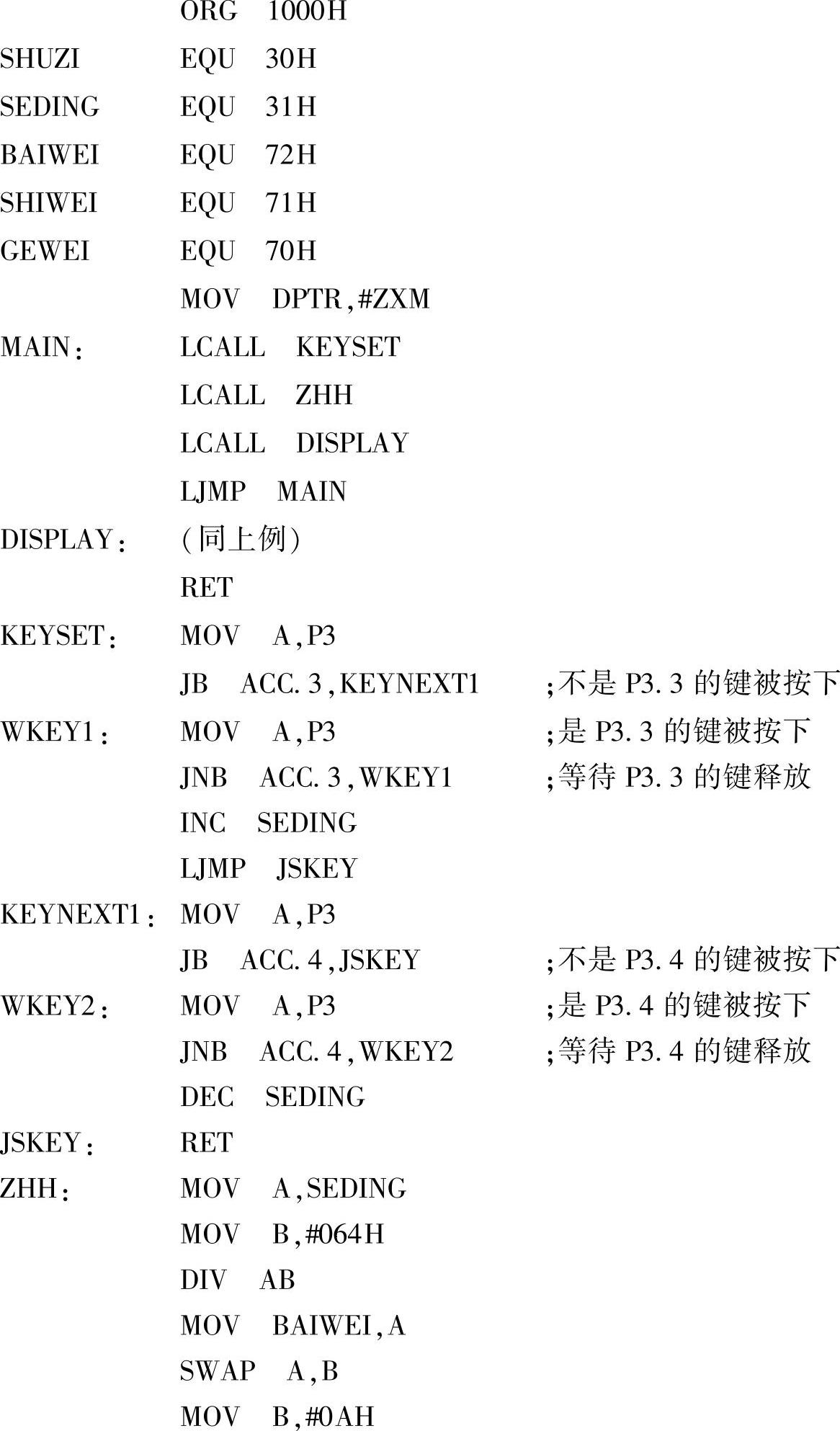

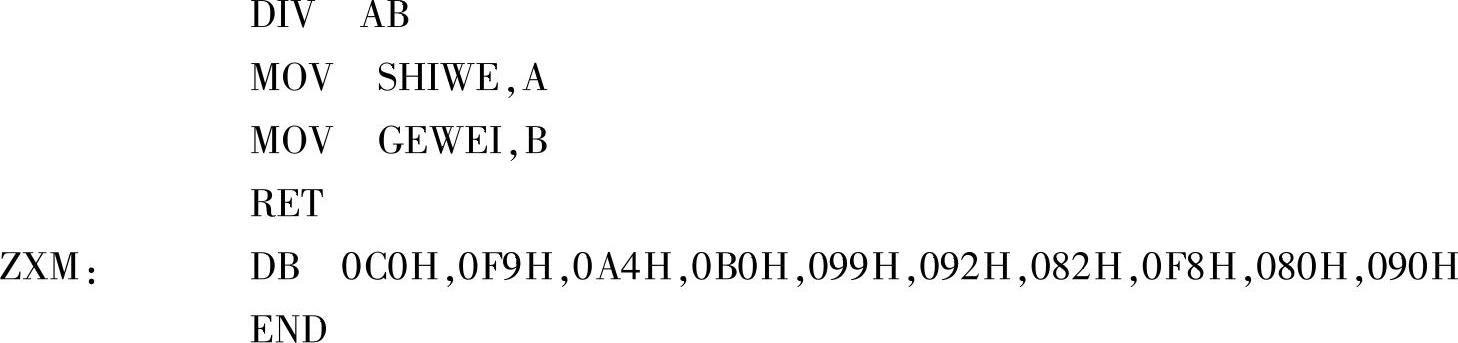

参考程序：
