DS18B20工作过程中的协议

5.DS18B20工作过程中的协议

根据DS18B20的通信协议，主机控制DS18B20完成温度转换必须经过三个步骤：每一次读写之前都要对DS18B20进行复位，复位成功后发送一条ROM指令，最后发送RAM指令，这样才能对DS18B20进行预定的操作。即：初始化→ROM操作命令→存储器操作命令→处理数据。

（1）初始化 单总线上的所有处理均从初始化开始。

（2）ROM操作命令 总线主机检测到DS18B20的存在便可以发出ROM操作命令，这些命令见表11-12。

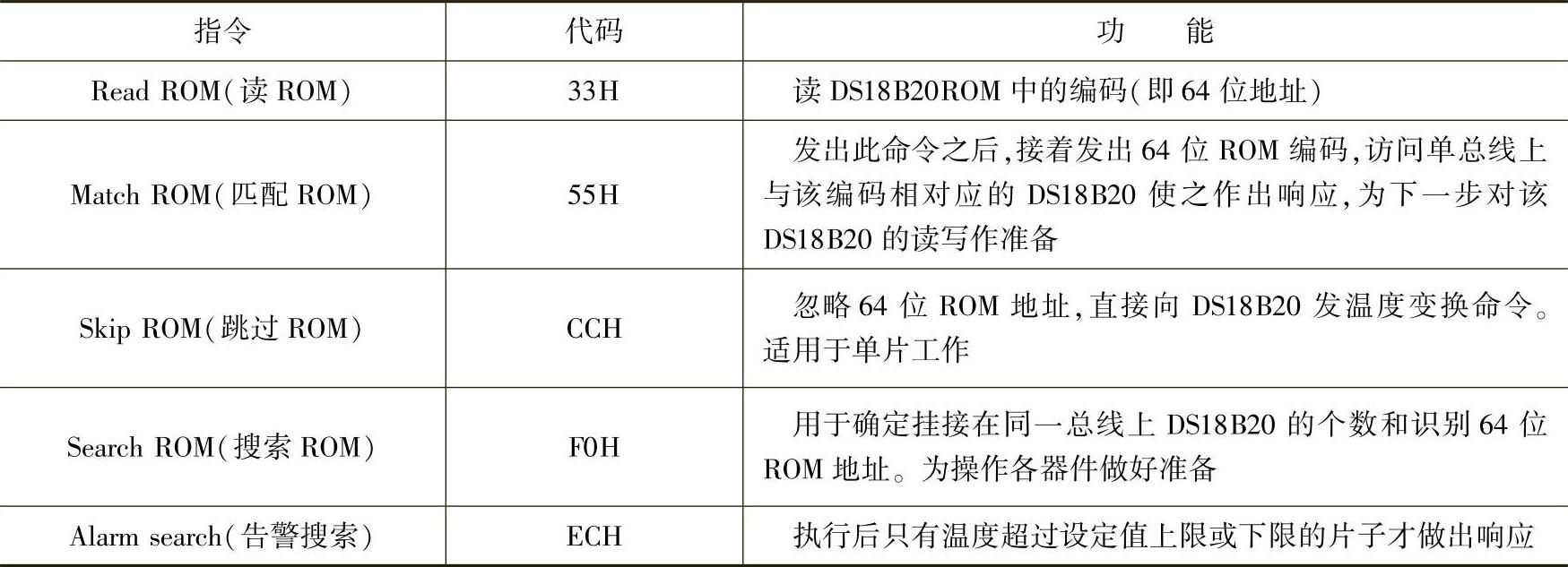

表11-12 ROM操作命令表

（3）存储器操作命令 存储器操作命令见表11-13。

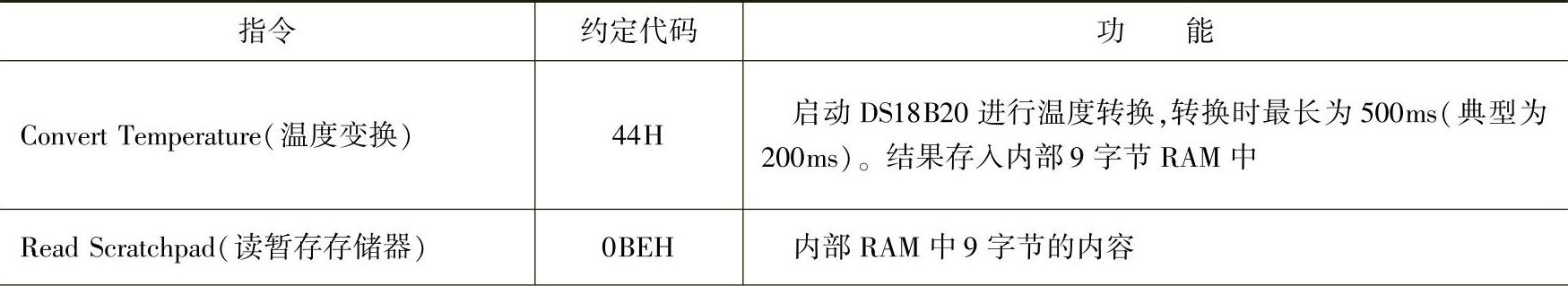

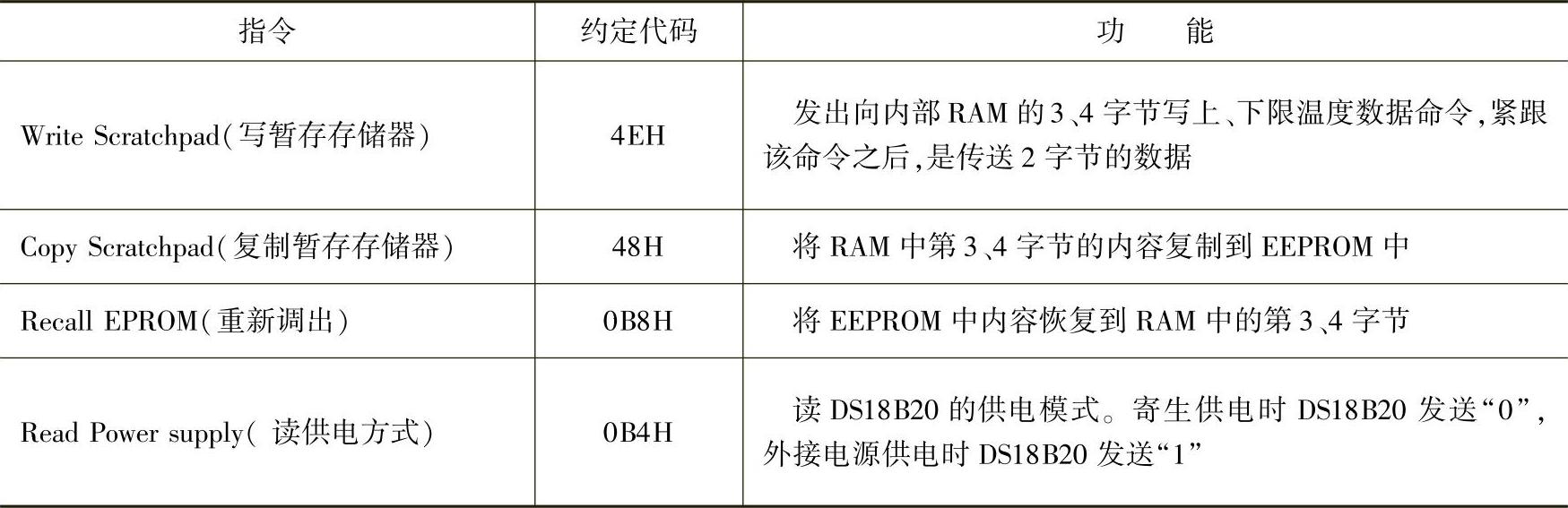

表11-13 RAM指令表

（续）

（4）处理数据DS18B20的高速缓存存储器由9个字节组成。当温度转换命令发布后，经转换所得的温度值以二字节补码形式存放在高速缓存存储器的第0和第1个字节。单片机可通过单线接口读到该数据，读取时低位在前，高位在后。

复位要求主CPU将数据线下拉500μs，然后释放，DS18B20收到信号后等待16～60μs，发出60～240μs的存在低脉冲，主CPU收到此信号表示复位成功。
