9.2  显示及显示接口

在单片机系统中，常用的显示器有：发光二极管显示器（简称LED）、液晶显示器（简称LCD）、荧光管显示器。近年来也开始使用简易的阴极射线管（简称CRT）显示一些汉字及图形。前三种显示器都有两种显示结构；段显示（7段、“米”字形等）和点阵显示（5×7、5×8、8×8点阵等）。发光二极管显示又分为固定段显示和可以拼装的大型字段显示，此外还有共阳极和共阴极之分等。

三种显示器中，以荧光管显示器亮度最高，发光二极管次之，液晶显示器最弱，为被动显示器，必须有外光源。

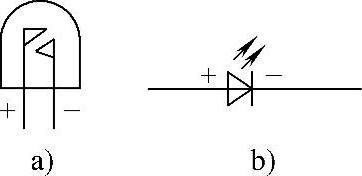

图9-2 LED外形和电气符号

a）外形 b）电气符号
