6.2.3  工作模式说明（以T1为例说明，T0同）

6.2.3 工作模式说明（以T1为例说明，T0同）

1.C/＝0时

若C/T=0，则定时器/计数器工作在定时器模式，开关在上面，被计数的信号来自于内部电路（振荡器12分频后的脉冲），在控制开关接通的情况下，被计数脉冲送入TL1+TH1，TL1+TH1溢出时，把TF1置1，向CPU申请定时器/计数器1溢出中断。

2.C/＝1时

若=1，则定时器/计数器工作在计数器模式，开关在下面，被计数的信号来自于外部T1引脚，在控制开关接通的情况下，被计数脉冲送入TL1+TH1，TL1+TH1溢出时，把TF1置1，向CPU申请定时器/计数器1溢出中断。

3.要点分析

（1）对于定时器方式

1）每个机器周期的下降沿使TL1+TH1增加1。当TL1计数溢出时向TH1进1，同时TL1清为0；当TH1溢出时把TF1置位，申请中断，同时TH1清0。

2）通过对TH1、TH0设置初值，可得精确计时，例如，当f_osc=12MHz时，机器周期T_cy=1μs，每隔1μs，定时器加1，计数速率为1MHz。若想设定定时时间为1ms（1ms=1000μs=3F8H×1μs），可设置初值TH1=0FCH、TL1=08H。

3）内部电路输入、内部电路计数。

（2）对于计数器方式

1）外部引脚输入被计数的脉冲，内部电路计数。

2）对输入的被计数脉冲周期要求大于T_cy，对占空比无要求，如图6-26所示。

3）引脚上的每个下降沿使TL1+TH1增加1。当TL1计数溢出时向TH1进1，同时TL1清为0；当TH1溢出时把TF1置位，申请中断，同时TH1清0。

4）计数器方式主要用来对输入的脉冲个数进行计数。

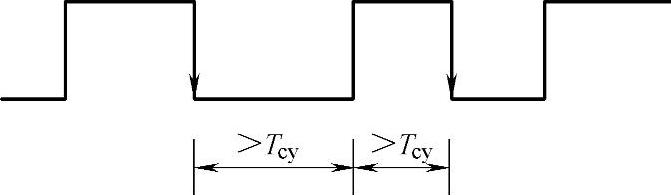

图6-26 计数周期要求示意图
