9.2.2 LED数码管及其应用

LED数码管显示块是由发光二极管显示字段的显示器件。在单片机应用中通常使用七段LED。这种显示块有共阴极和共阳极两种，如图9-4所示。

数字显示是单片机应用系统常用方式。单片机测控系统中，通常要显示被测工程量，往往需要4～5位含有小数点的数值。本节首先介绍单个LED数码管显示技术。

例如：通过MCS-51系列单片机的P1接口驱动1个LED数码管每隔一秒循环显示字符“0”～“9”（晶振12MHz）。

解：通常的七段LED数码管有8个发光二极管，故也有人称之为八段显示器。其中7个发光管构成数字“8”；1个发光管构成小数点dp。

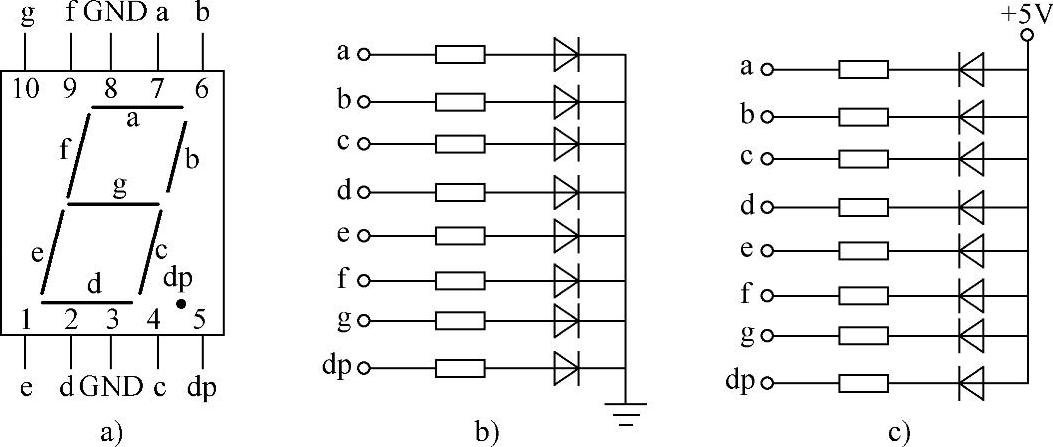

图9-4 七段LED数码管

a）引脚配置 b）共阴极 c）共阳极

（1）硬件接口 因为MCS-51系列单片机的I/O接口的高电平输出电流在1mA左右，所以不能采用直接驱动LED；而MCS-51系列单片机的I/O接口的低电平输出电流在5～10mA左右，所以采用灌入电流接法，即P1.0口为低电平时，数码管a段亮；P1.1口为低电平时，数码管b段亮；P1.7口为低电平时，数码管dp段亮；依此类推。因此该数码管是共阳极数码管。硬件原理如图9-5所示。

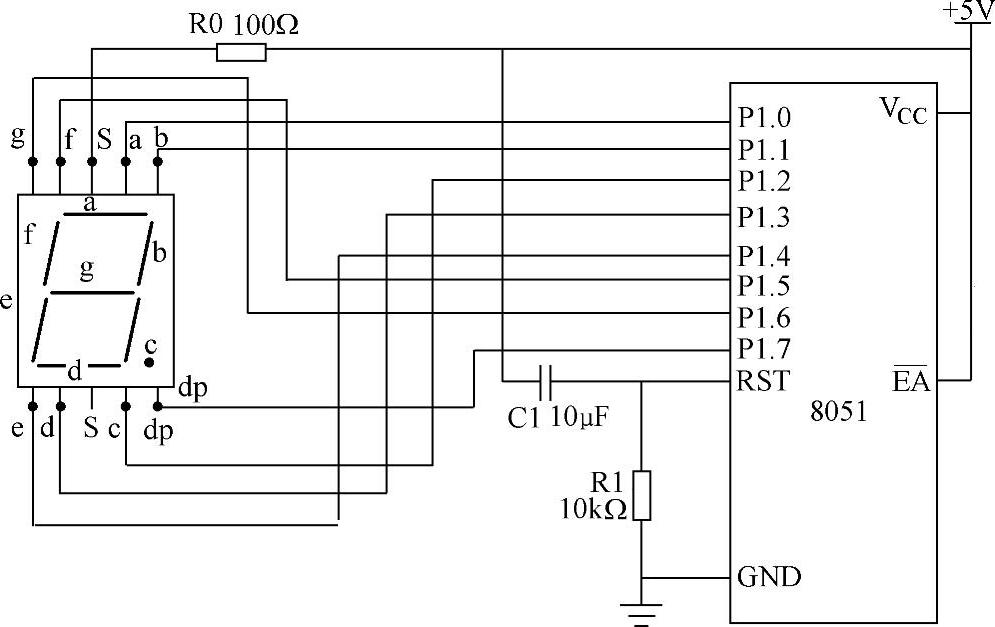

图9-5 硬件原理图

（2）数字字符的实现 根据硬件原理图，只要P1接口有不同的电平组合，数码管就有不同的字符。例如：要显示字符“1”，则b、c亮，其余灭，也就是P1.1=0，P1.2=0，其余为1；即P1=11111001B=F9H。按此思路将对应于此硬件图的数码管的字形码列于表9-1。

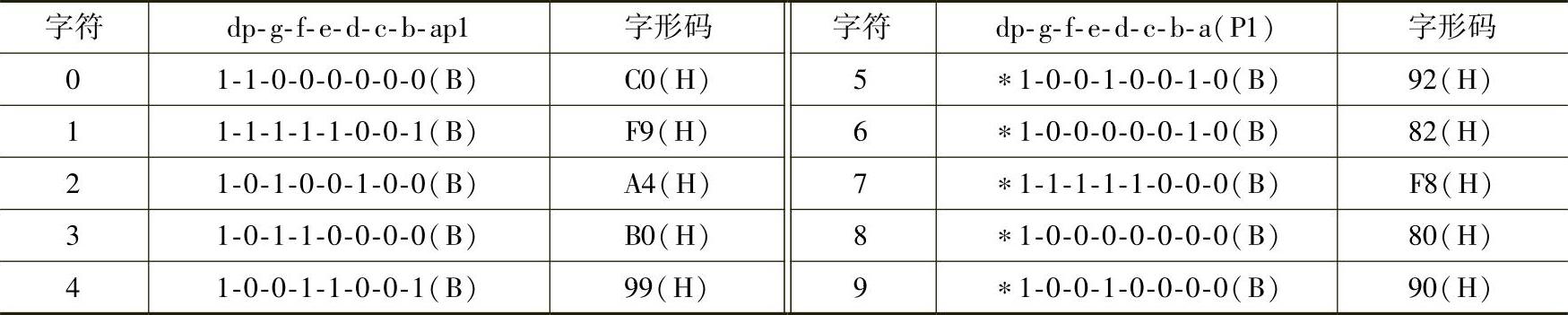

表9-1 七段LED数码管的段选码

（3）软件编程 直接将字形码输出给P1，延时1s后，再输出下1个数字。

汇编语言程序如下：

ORG 0000H

START：MOV P1，#0C0H

LCALL DELAY

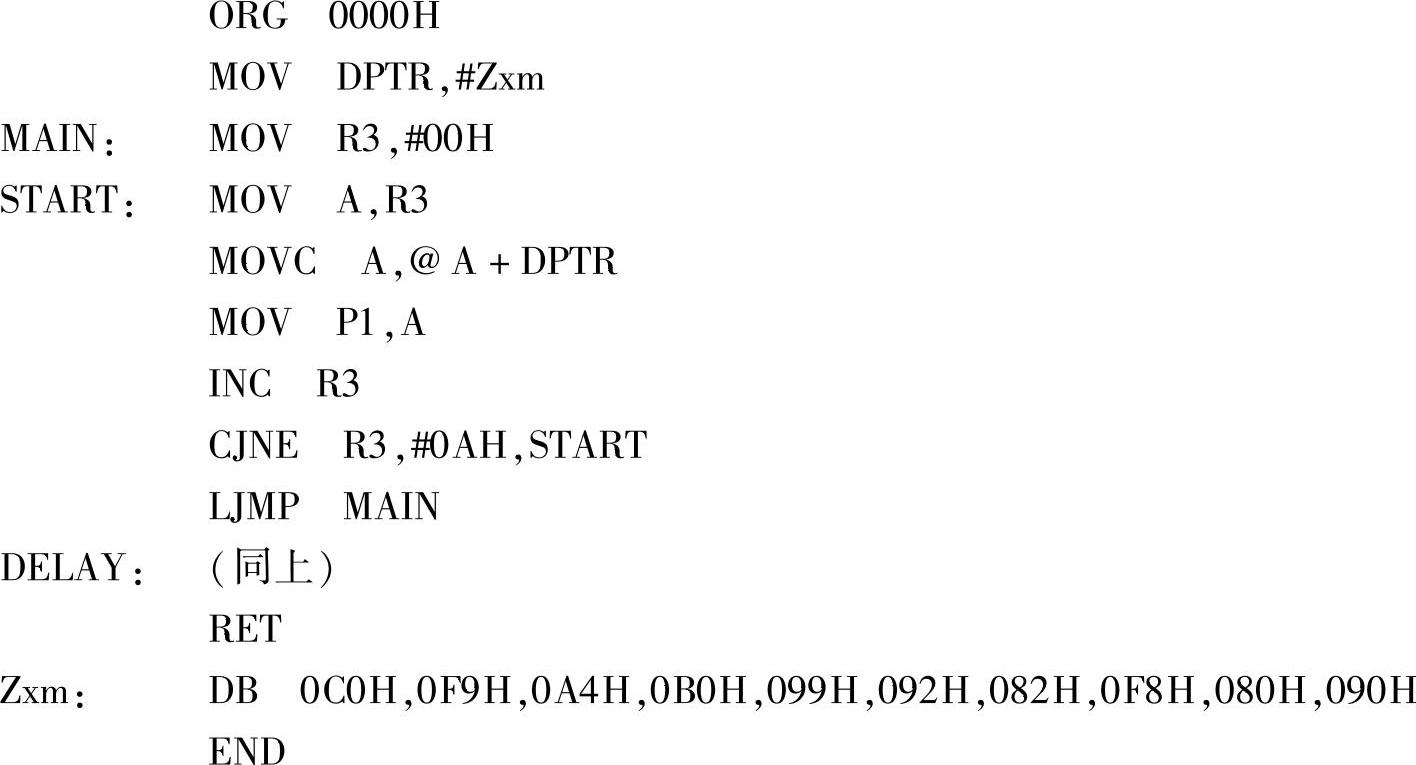

采用查表，显示R3中的数，程序如下：
