定时器/计数器

定时器/计数器的核心结构是一个内部计数器，当此计数器对内部标准时钟信号计数时就作为定时器工作；而当其对从T0（T1）引脚输入的外部事件脉冲计数时就作为计数器工作。启动计数器后，它在预先置入的初值的基础上累加计数，计满溢出时置位溢出标志，同时发出中断请求。

1）定时器有四种工作方式，不同工作方式下定时器的组织结构略有不同。

2）定时器的初值计算方法如下。

①计数：设计数范围为Y，初值为X，则X=2^M-Y，其中M=8、13、16，取决于定时器的工作方式。

②定时：设定时时间为T，初值为X，则，M同上。

3）定时器、计数器的工作范围如下：

①最长定时时间为2¹⁶×12/f_osc。

②最大计数范围为2¹⁶。

③最高计数频率为f_osc/24。

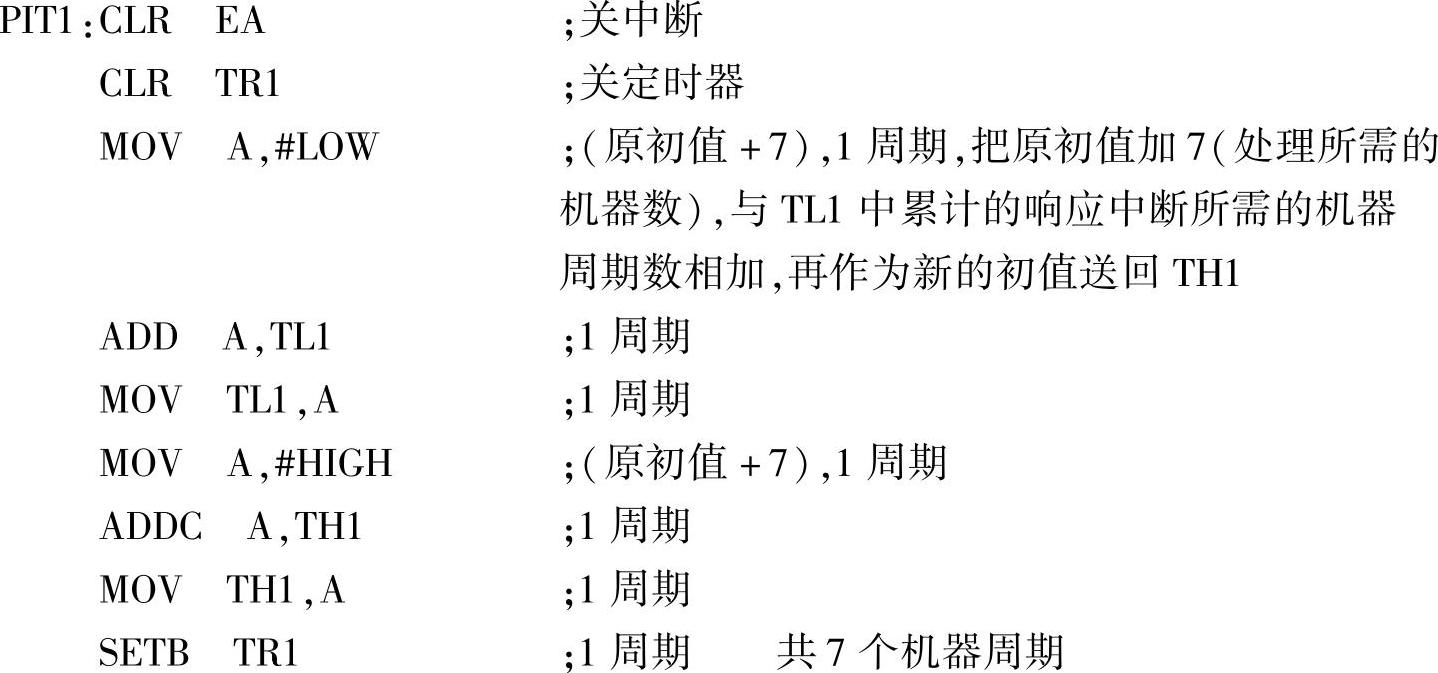

4）定时器在多次重复定时应用中，应注意中断响应和中断处理所需要的时间，并采取相应的处理方法精确定时。下面是一段精确定时的中断服务程序的例子，设采用T1定时。
