D.5 译码器
2025年09月21日
D.5 译码器
1.74LS138
（1）芯片介绍 74LS138是一个3-8译码器，共16个引脚。

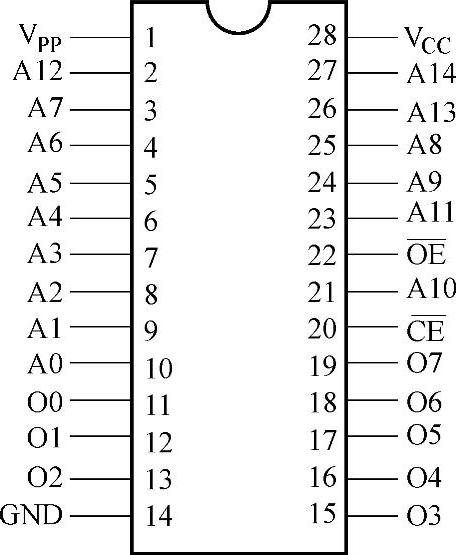

图D-13 27256芯片引脚图
（2）引脚说明（图D-14）
A、B、C：选择端即信号输入端。
、
、
：使能端，其中E1、E2低电平有效，E3高电平有效。
Y0～Y7：译码输出信号，始终只有一个为低电平。
VCC：电源端，+5V。
GND：线路地。
2.74LS139
（1）芯片介绍 74LS139片内有两个2-4译码器，共16个引脚。
（2）引脚说明（图D-15）

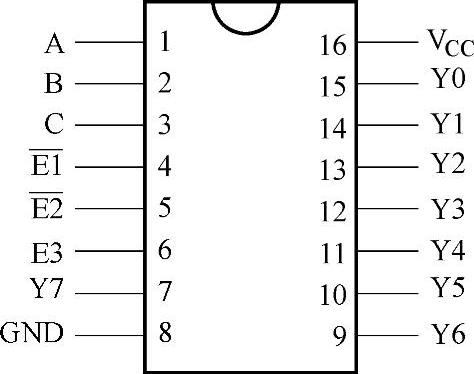

图D-14 74LS138芯片引脚图

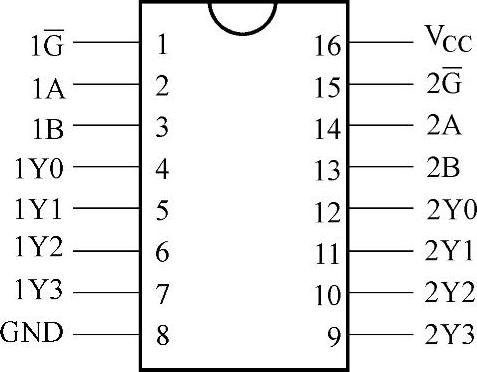

图D-15 74LS139芯片引脚图
1A、1B：译码器1选择端，即信号输入端。
：译码器1使能端，低电平有效。
1Y0～1Y3译码器1译码输出信号，低电平有效。
2A、2B：译码器2选择端即信号输入端。
：译码器2使能端，低电平有效。
2Y0～2Y3：译码器2译码输出信号，低电平有效。
VCC：电源端，+5V。
GND：线路地。
