运用查表法做单一灯的左移或右移。在用表格进行程序设计的时候，要用以下的指令来完成：

利用“MOV DPTR，#DATA16”指令来使数据指针寄存器指到表的开头。

利用“MOVC A，@A+DPTR”指令，根据累加器的值再加上DPTR的值，就可以使程序计数器PC指到表格内所要取出的数据。

因此只要把控制码建成一个表，利用“MOVC A，@A+DPTR”做取码的操作，就可方便地处理一些复杂的控制动作。

1.应用电路

参考图7-7所示电路，8个发光二极管VL1～VL8分别接在单片机的P1.0～P1.7接口上，输出“0”时，发光二极管亮，P1.0→P1.1→P1.3→┅→P1.7依次点亮，重复循环。

图7-10 广告灯控制流程图

2.程序设计

（1）程序功能 单片机P1接口控制8个发光二极管按照不同顺序点亮。

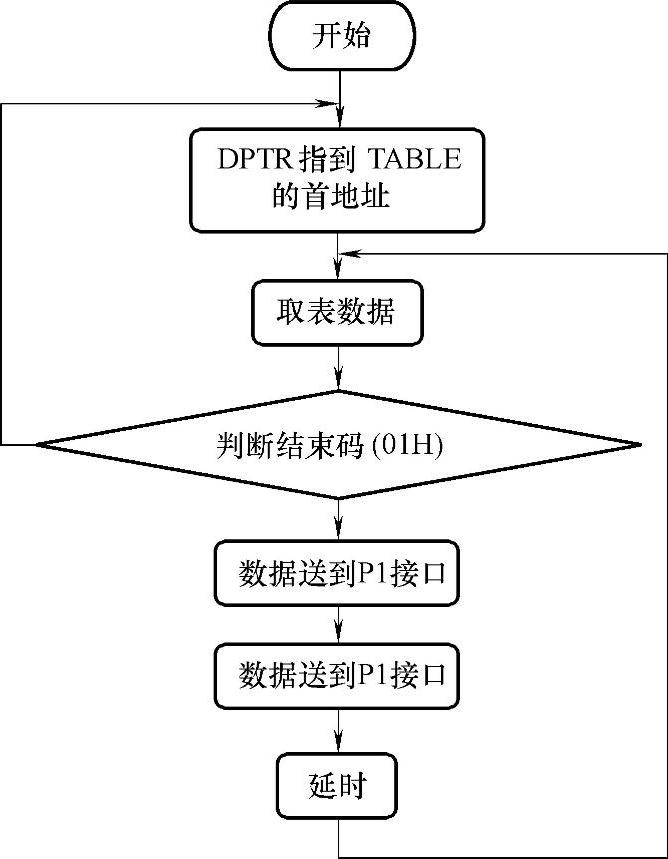

（2）程序流程图 广告灯控制流程如图7-10所示。

（3）参考程序

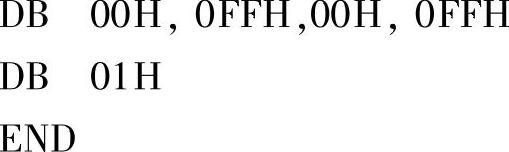

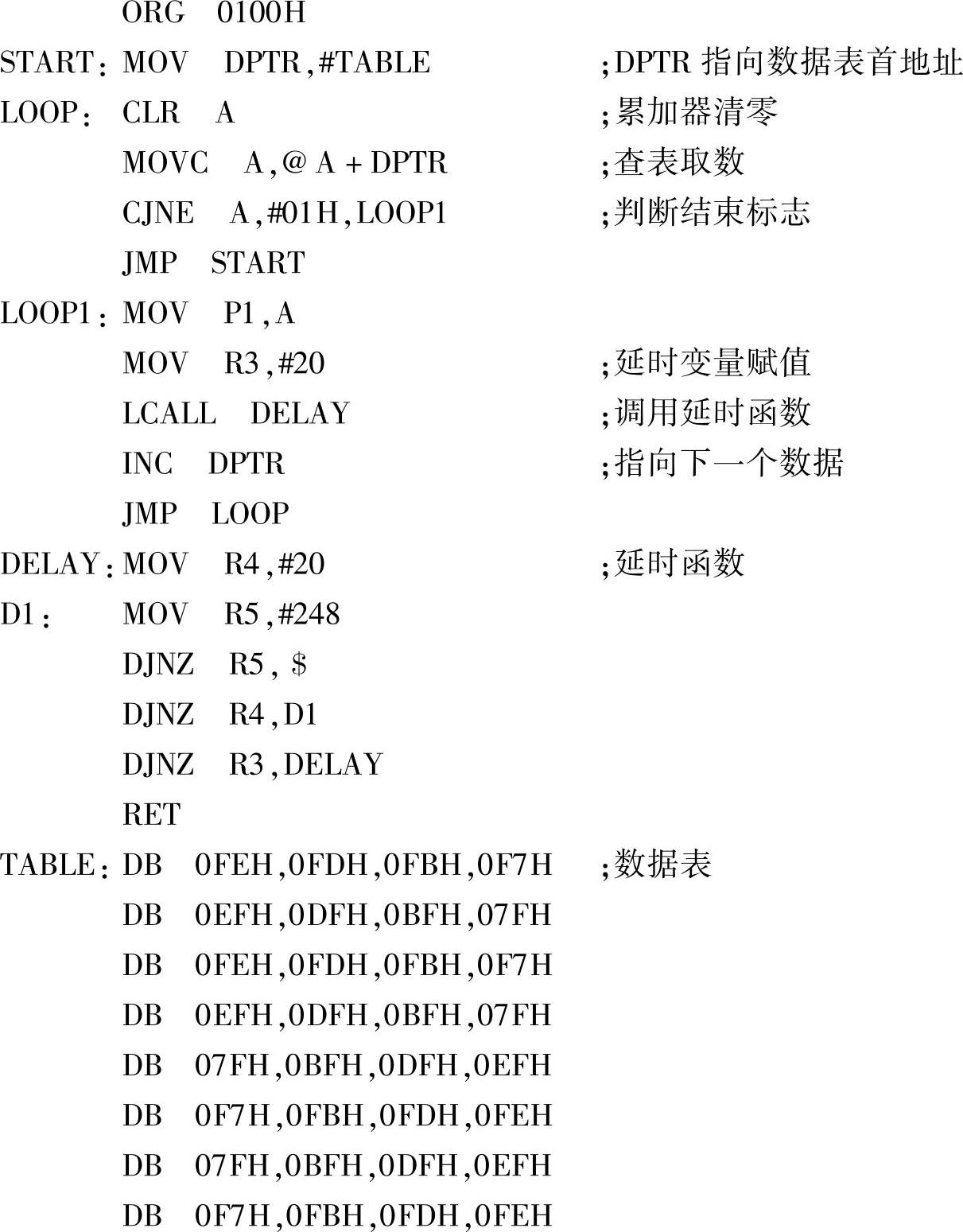

1）汇编参考程序：

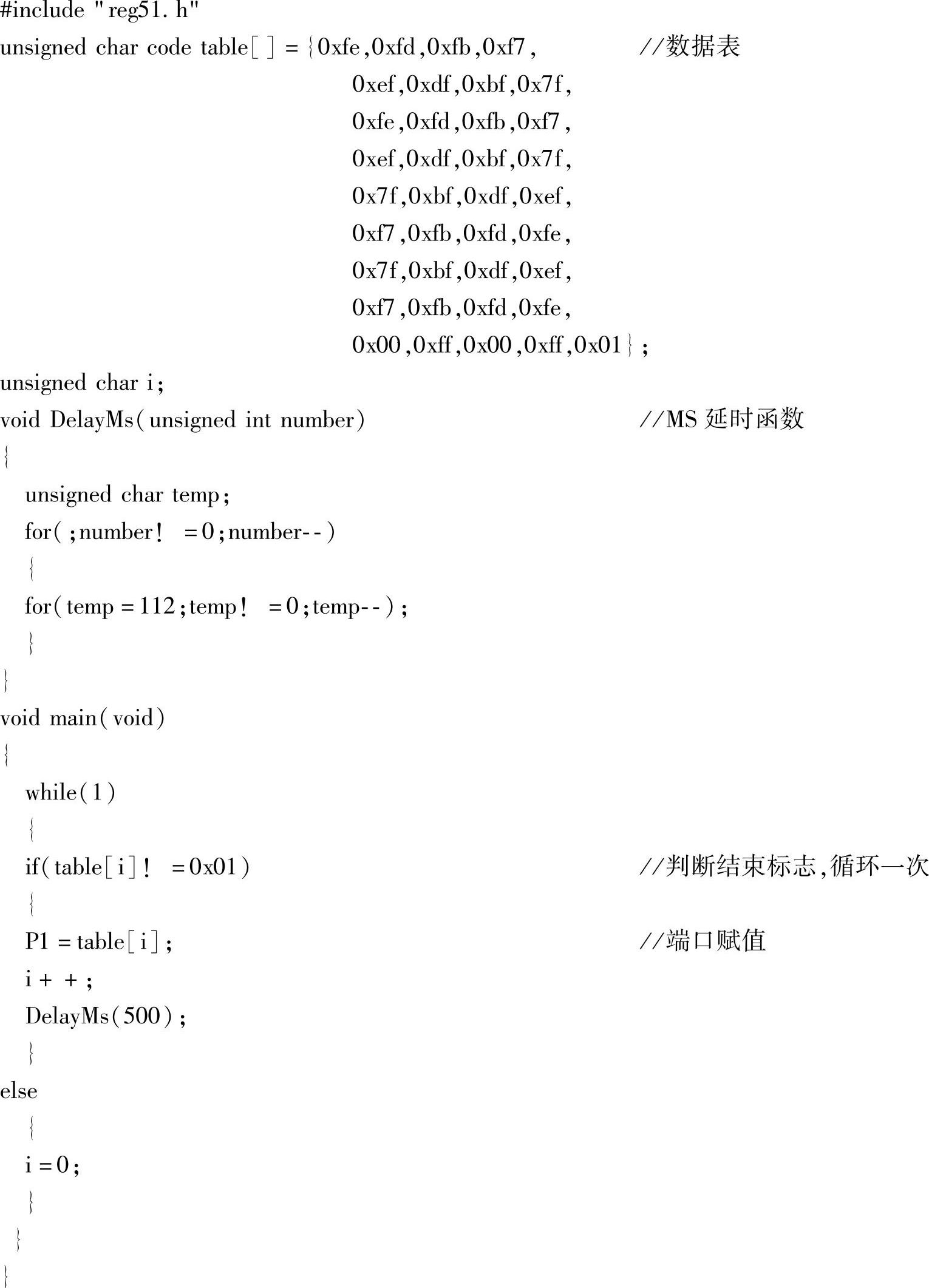

2)C语言参考程序：
