9.4.1 单个数码管显示
数码管是工业控制中使用非常多的一种显示输出设备，可以很容易地显示测量值或设定值。数码管的种类很多，常用的有七段数码管、八段数码管和米字形数码管。这里以八段数码管为例进行介绍。
图9-12 单个数码管显示电路图（见彩插）
图9-13 单个数码管显示流程图
1.应用电路

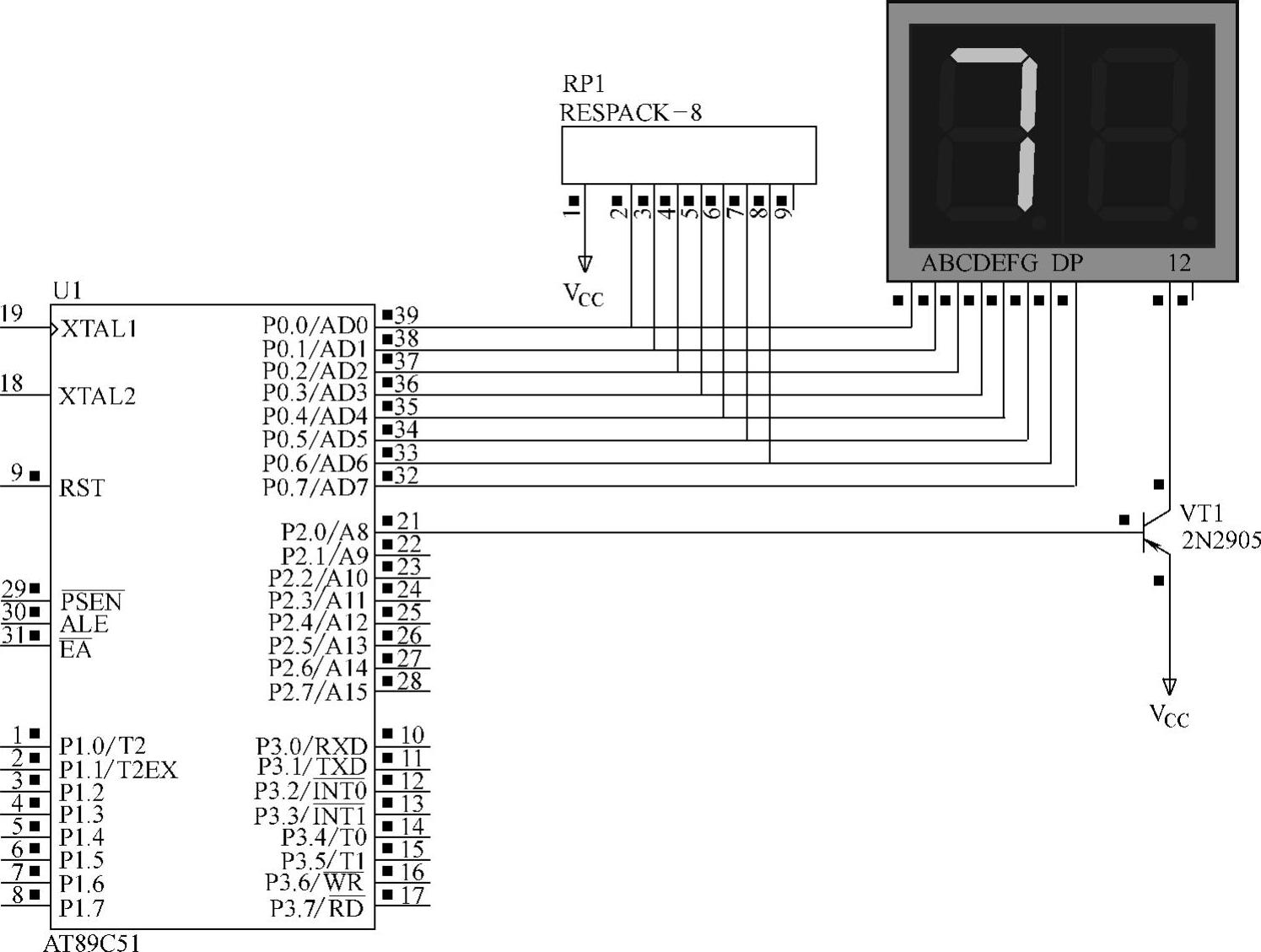

单片机的P0接口用1kΩ电阻上拉后，接到共阳极数码管，管脚对应关系是P0～P7对应a～dp。单个数码管显示电路如图9-12所示。
2.程序设计
（1）程序功能 单片机P2.0口控制数码管的选通，P0接口输出字形码，实现数字、字符及符号的显示。

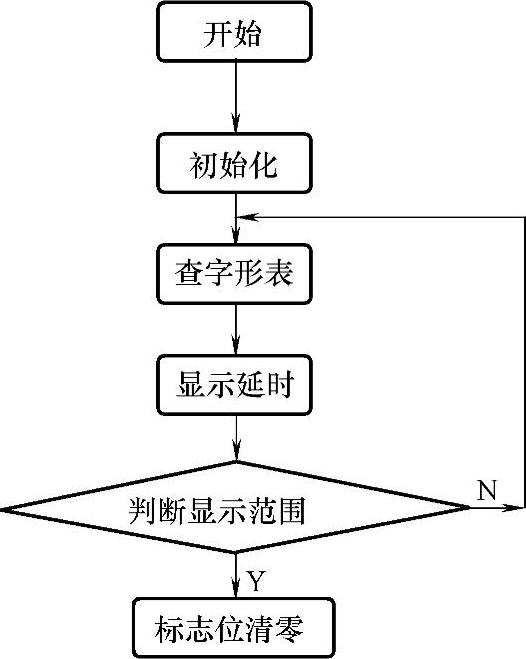

（2）程序流程图 单个数码管显示流程如图9-13所示。
（3）参考程序

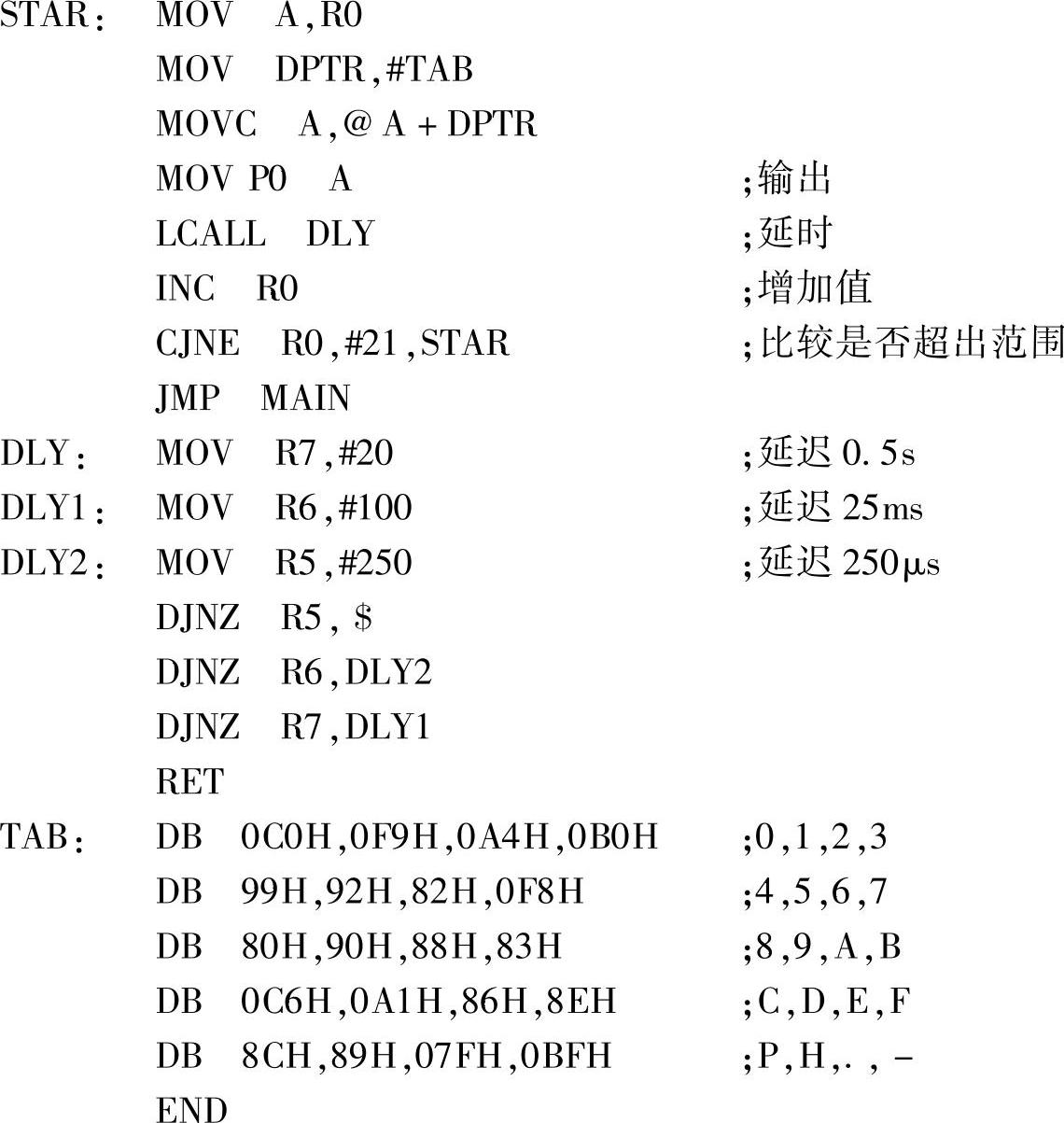

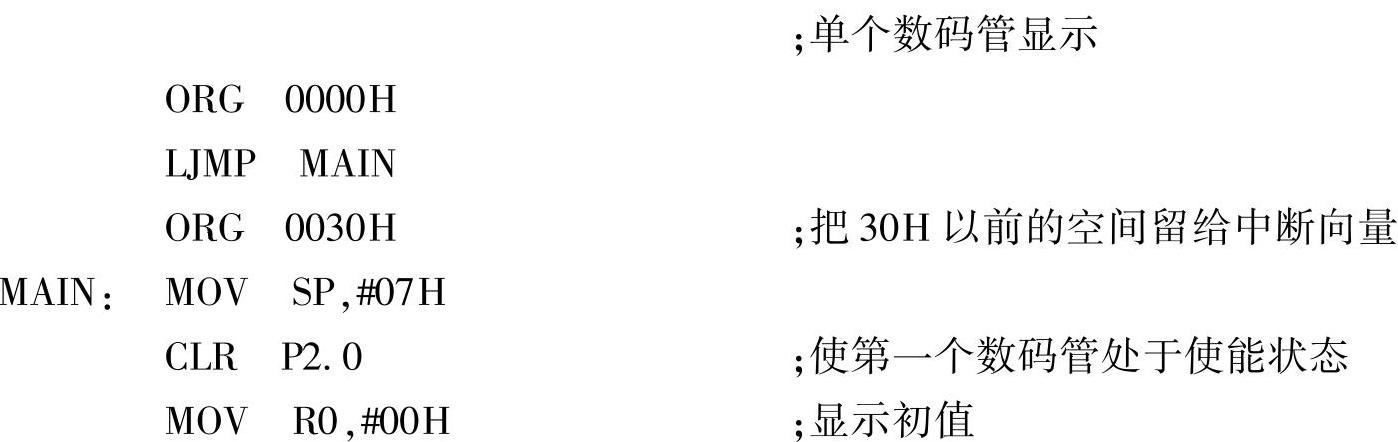

1）汇编参考程序：

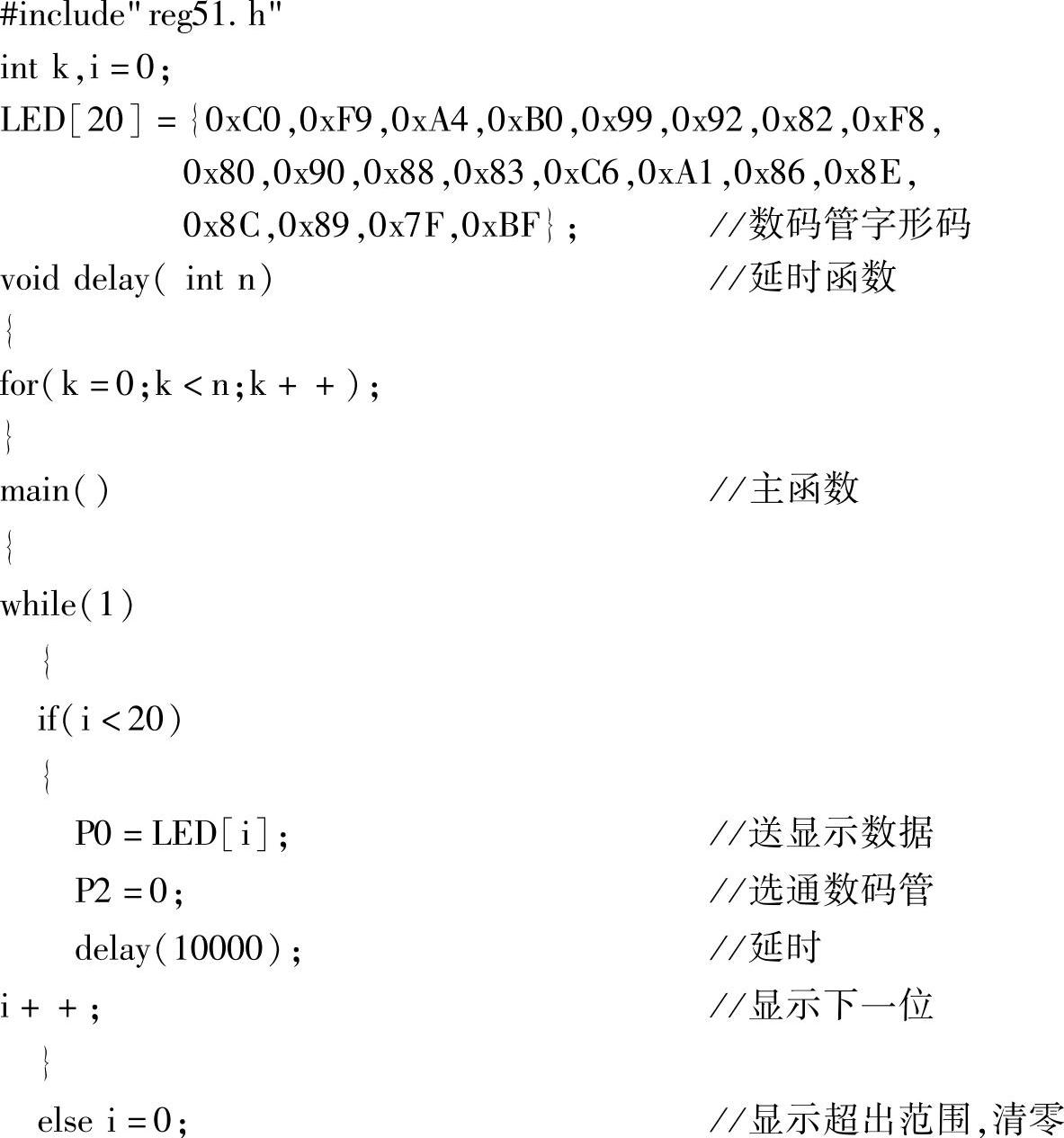

2)C语言参考程序：
