1.5.4  “流水灯”实验

1.5.4 “流水灯”实验

1.实验要求

P1接口做输出口，接8只发光二极管，编写程序，使发光二极管循环点亮。

2.实验目的

1）学习P1口的初步应用。

2）学习延时子程序的编写和使用。

3）了解MCS-51系列单片机的工作原理。

3.仿真电路

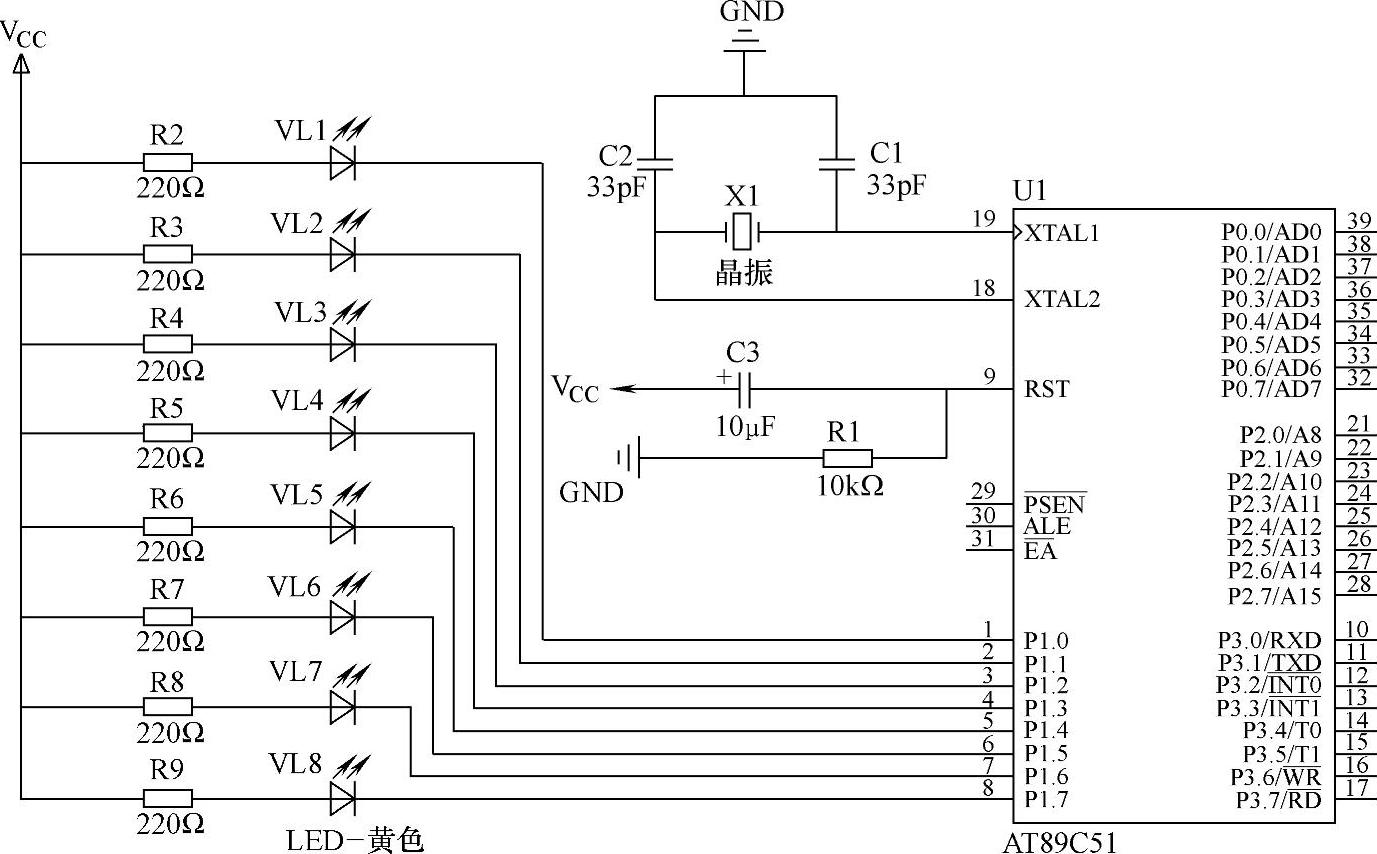

在Protues仿真软件中绘制如图1-7所示的电路图。

图1-7 电路图

4.程序设计

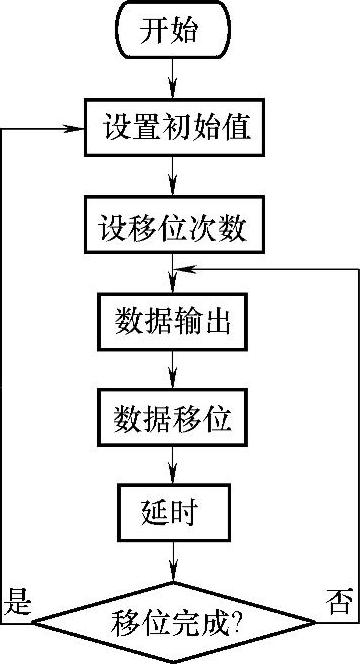

程序流程如图1-8所示。

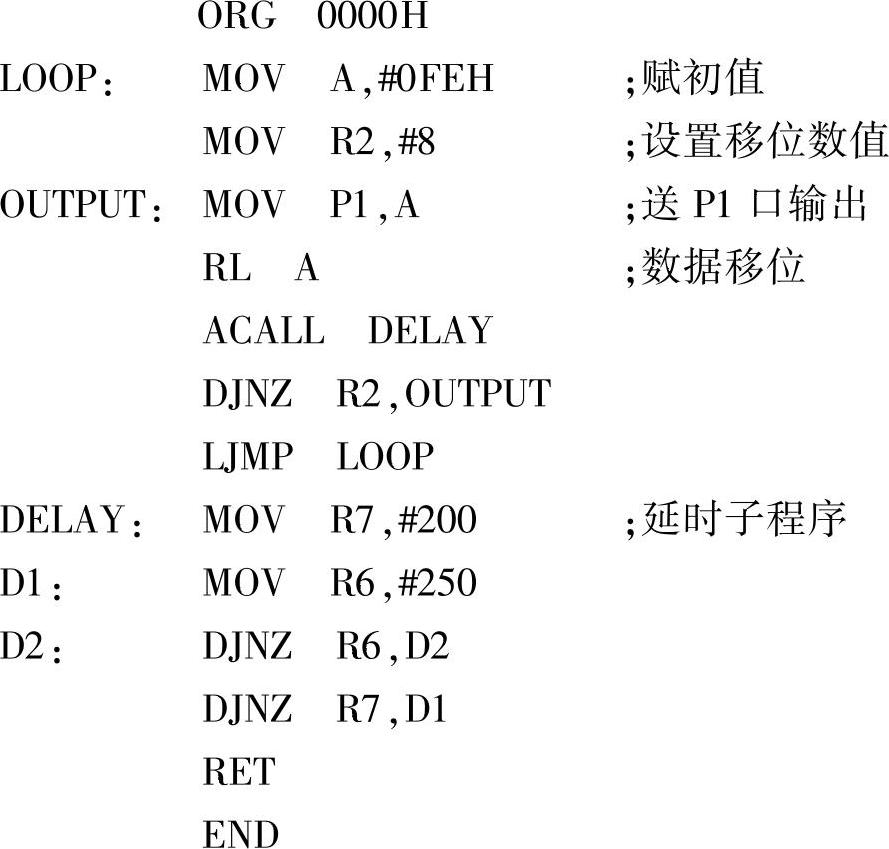

参考程序如下：

图1-8 程序流程图

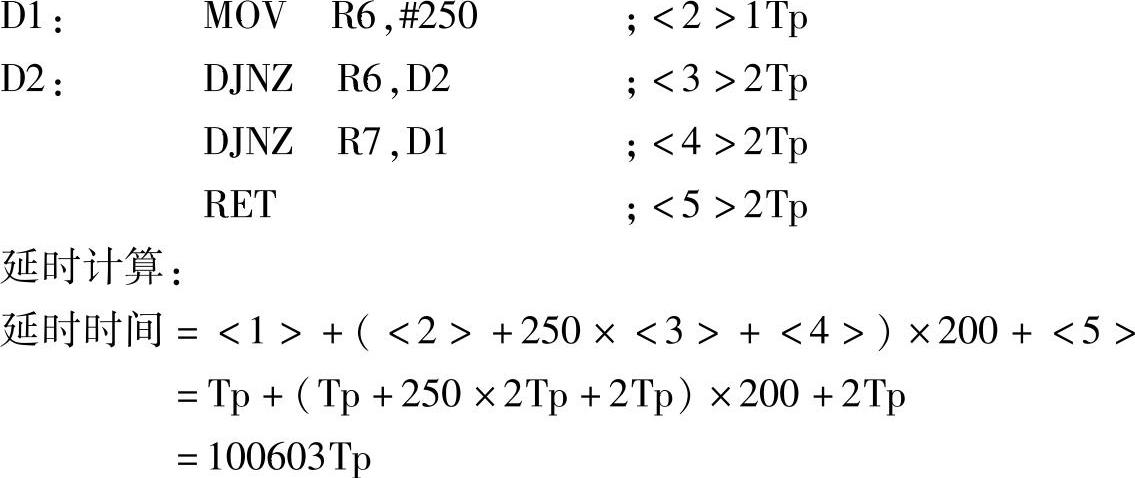

本实验中使用的延时方法为双重循环延时，程序介绍如下：

DELAY：MOV R7，#200；<1>1Tp（单周期指令）

本实验中使用的晶振为12MHz，则Tp=1μs，所以延时时间为：100.603ms。

5.仿真运行

上述程序通过Keil C51等编译器编译生成Hex文件，导入Protues仿真软件中绘制的电路图中。基于Protues的“流水灯”实验运行结果如图1-9所示。

图1-9 基于Protues的“流水灯”实验运行结果图（见彩插）
