7.3.4 AT89S51单片机和8255的接口
MCS-51系列单片机可以和8255直接连接而不需要任何外加逻辑器件。8255具有3个输入/输出接口，三种工作方式，因此它是一种功能很强的并行输入/输出接口，可方便用作单片机与外围设备连接时的中间接口。基本输入/输出方式时AT89S51与8255的接口电路如图7-37所示。8255可再与键盘、显示器和外部扩展系统连接，从而实现单片机与外部设备的连接。
与P2.7相接；A1、A0分别与A1（P1.1）、A0（P0.0）相接。

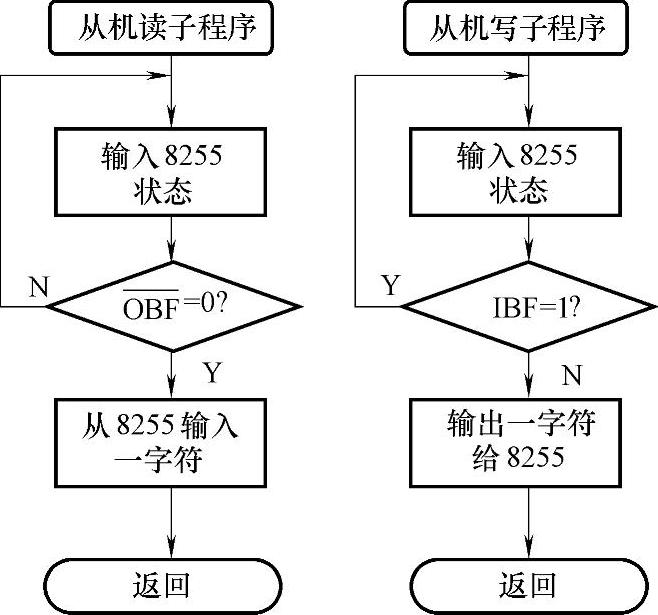

图7-34 从机数据读/写流程图
图7-35 控制区示意图

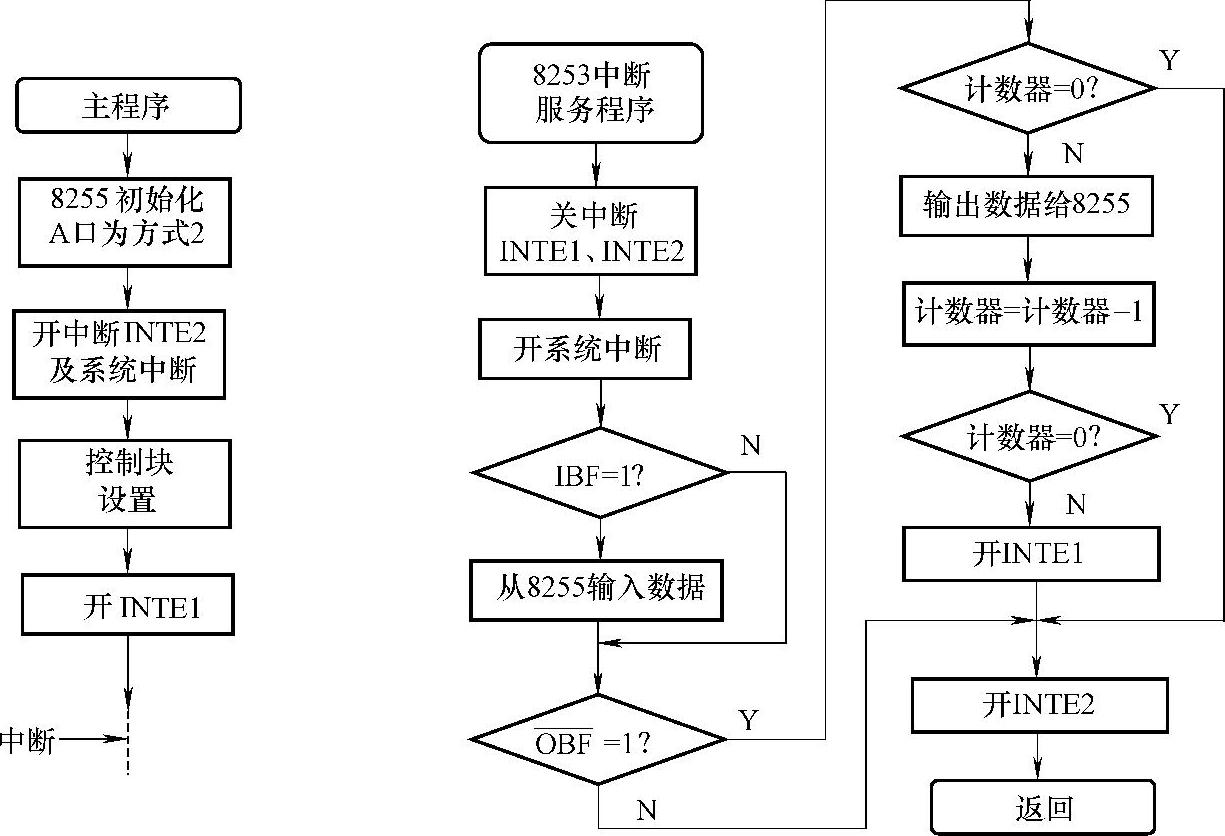

图7-36 主机读/写数据的程序流程图
图7-37 基本输入/输出方式时AT89S51与8255的接口电路图

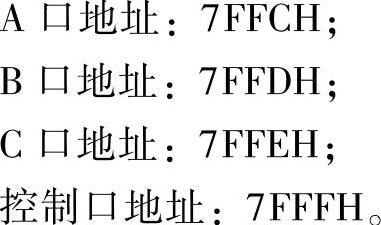

由图可得各接口地址如下。

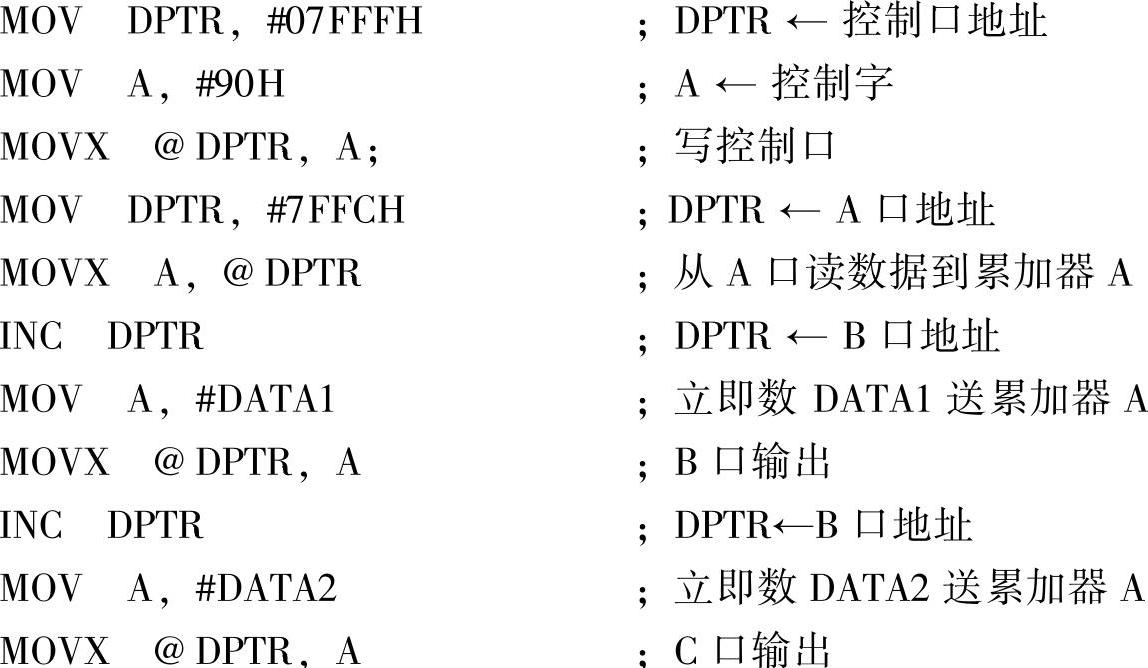

初始化8255芯片：设8255工作在方式0，A口为输入，B口和C口为输出。程序如下：

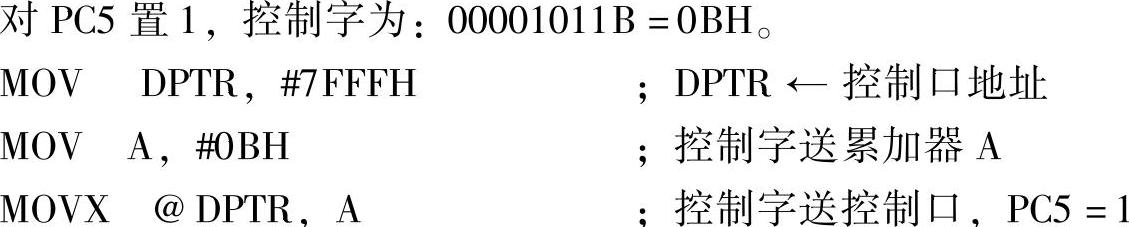

对C口的置位与复位程序如下：
