9.4.5 点阵型LCD显示技术
下面介绍一种点阵型液晶显示器，型号为OCM12864，外形如图9-26所示。
1.器件介绍
（1）OCM12864-3型LCD接口说明见表9-6。

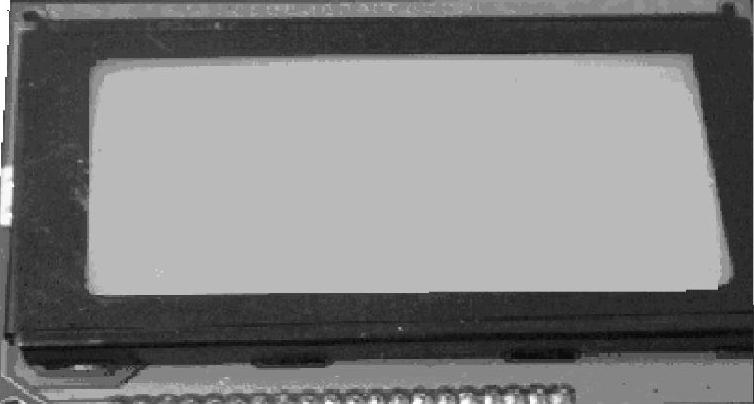

图9-26 OCM12864型液晶显示器

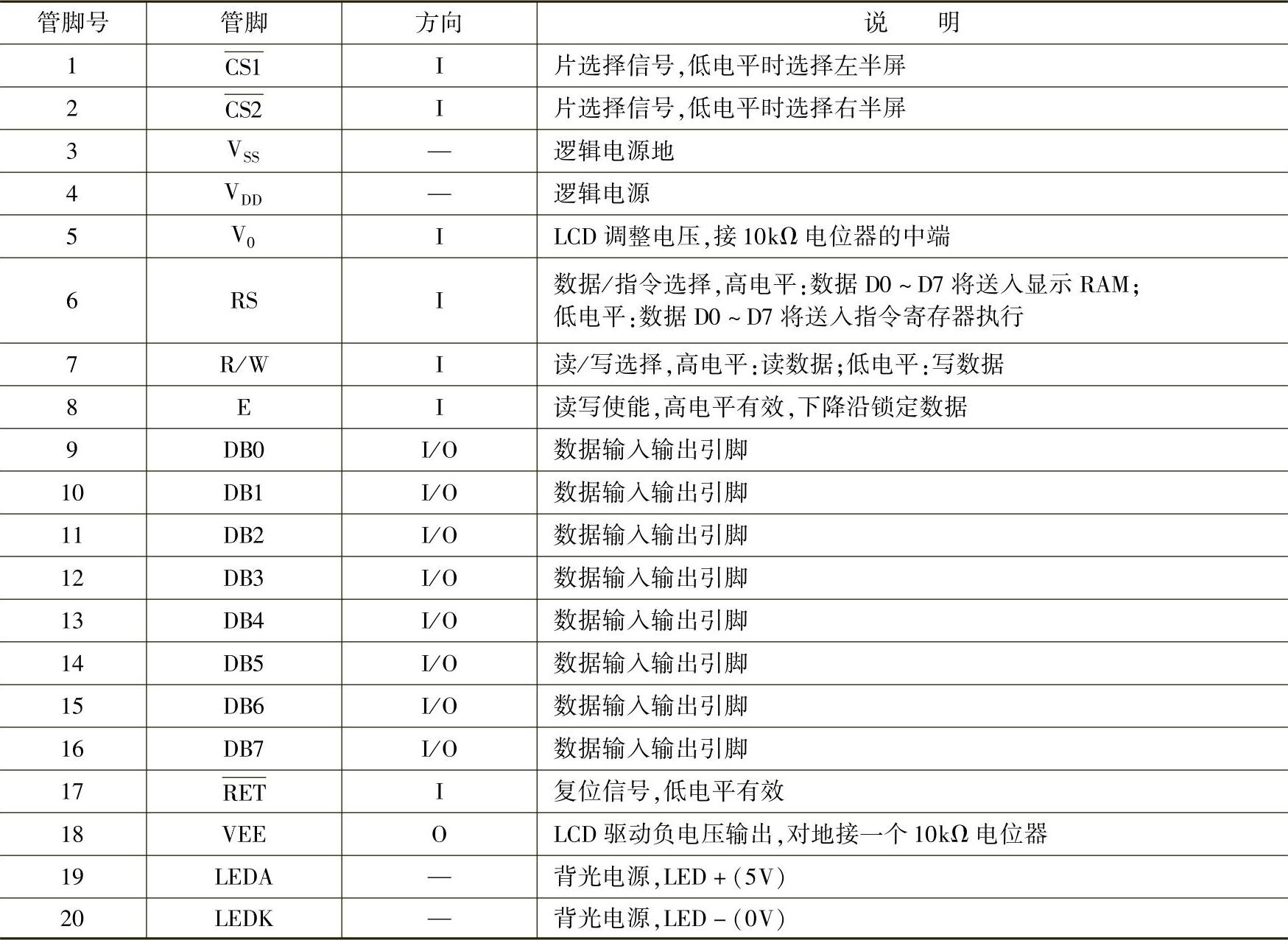

表9-6 OCM12864-3型LCD接口说明表
（2）最大工作范围
1）逻辑工作电压：4.5～5.5V（12864-3型、12864-5型可使用3V供电）。
2）电源地：0V。
3）工作温度：0～55℃（常温）/-20～70℃（宽温）。
4）保存温度：-30～80℃。
（3）指令描述

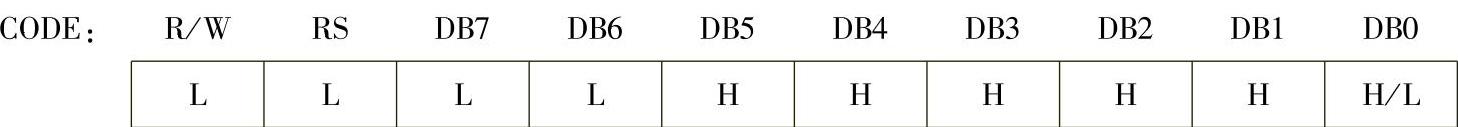

1）显示开/关设置：
功能：设置屏幕显示开/关。
DB0=H，开显示；DB0=L，关显示。不影响显示RAM（DD RAM）中的内容。

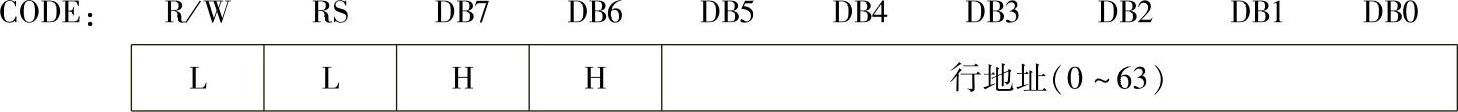

2）设置显示起始行：
功能：执行该命令后，所设置的行将显示在屏幕的第一行。显示起始行是由Z地址计数器控制的，该命令自动将A0-A5位地址送入Z地址计数器，起始地址可以是0～63范围内任意一行。Z地址计数器具有循环计数功能，用于显示行扫描同步，当扫描完成一行后自动加一。

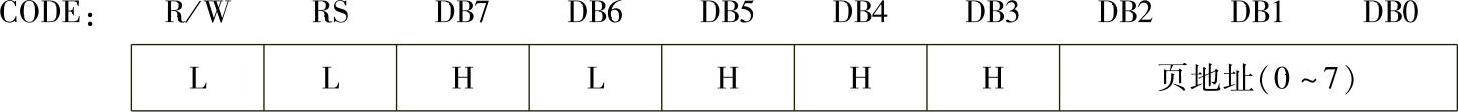

3）设置页地址：
功能：执行本指令后，下面的读写操作将在指定页内，直到重新设置。页地址就是DD RAM的行地址，页地址存储在X地址计数器中，A0～A2可表示8页，读写数据对页地址没有影响，除本指令可改变页地址外，复位信号（RST）可把页地址计数器内容清零。

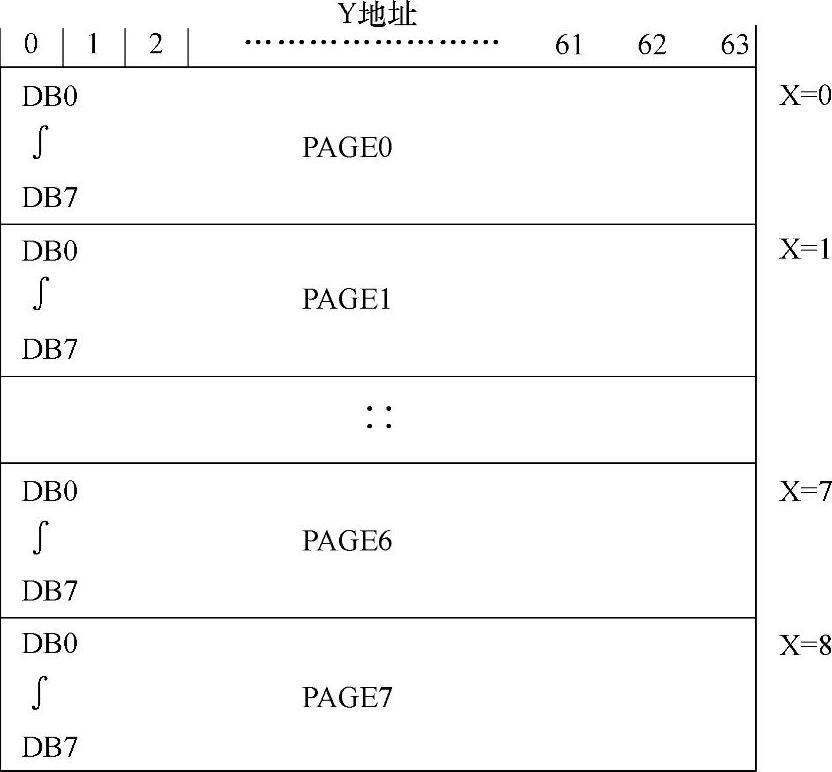

DDRAM地址映像见表9-7。
表9-7 DDRAM地址映像表
4）设置列地址：
功能：DD RAM的列地址存储在Y地址计数器中，读写数据对列地址有影响，在对DD RAM进行读写操作后，Y地址自动加一。
5）状态检测：
功能：读忙信号标志位（BF）、复位标志位（RST）以及显示状态位（ON/OFF）。
BF=H时内部正在执行操作；BF=L时空闲状态。
RST=H时正处于复位初始化状态；RST=L时正常状态。
ON/OFF=H时表示显示关闭；ON/OFF=L时表示显示开。
6）写显示数据：
功能：写数据到DD RAM，DDRAM是存储图形显示数据的，写指令执行后Y地址计数器自动加1。D0～D7位数据为1表示显示，数据为0表示不显示。写数据到DDRAM前，要先执行“设置页地址”及“设置列地址”命令。
7）读显示数据：
功能：从DDRAM读数据，读指令执行后Y地址计数器自动加1。从DDRAM读数据前要先执行“设置页地址”及“设置列地址”命令。
注：设置列地址后，首次读DDRAM中数据时，需连续读操作两次，第二次才为正确数据。读内部状态则不需要此操作。

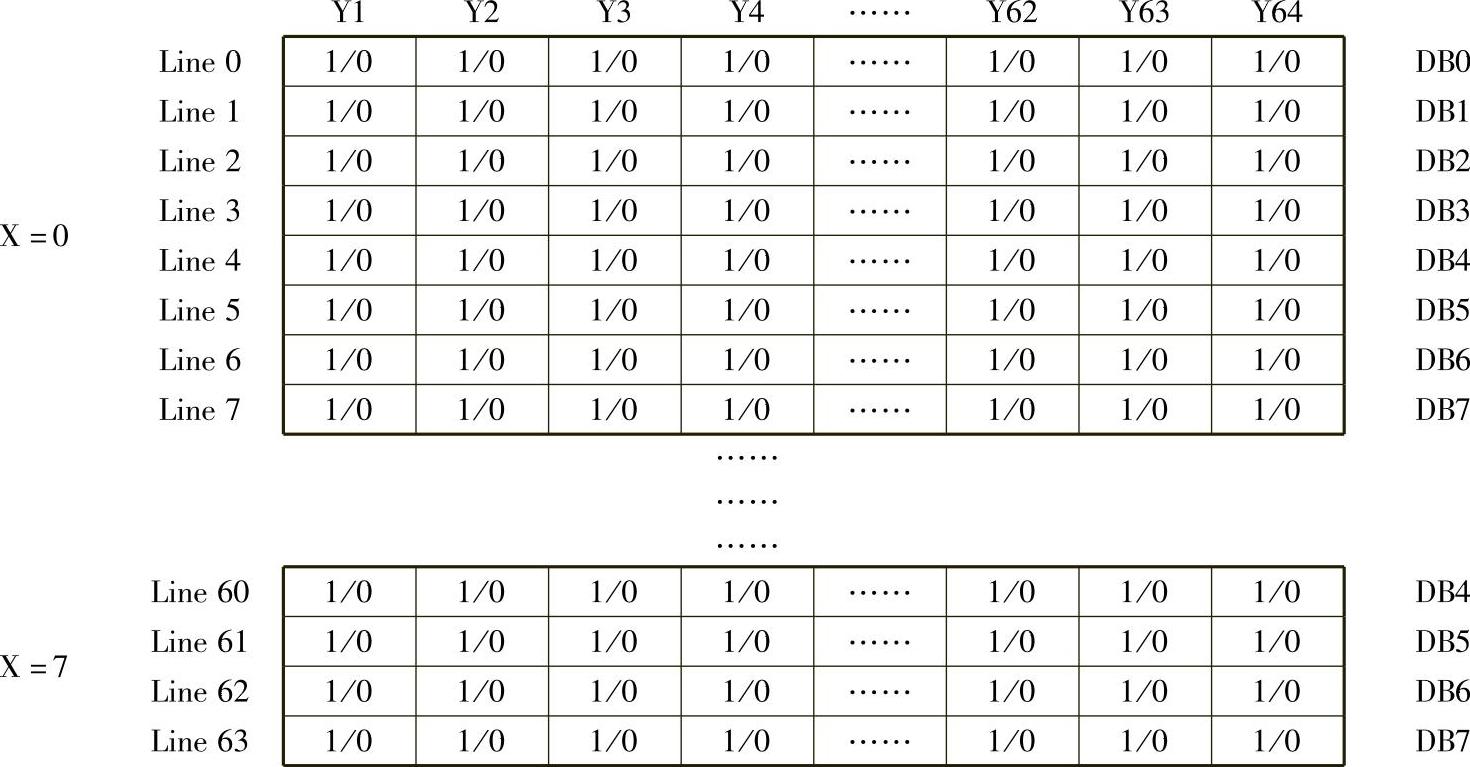

屏幕显示与DDRAM地址映射关系见表9-8。
表9-8 屏幕显示与DDRAM地址映射关系表
2.应用电路

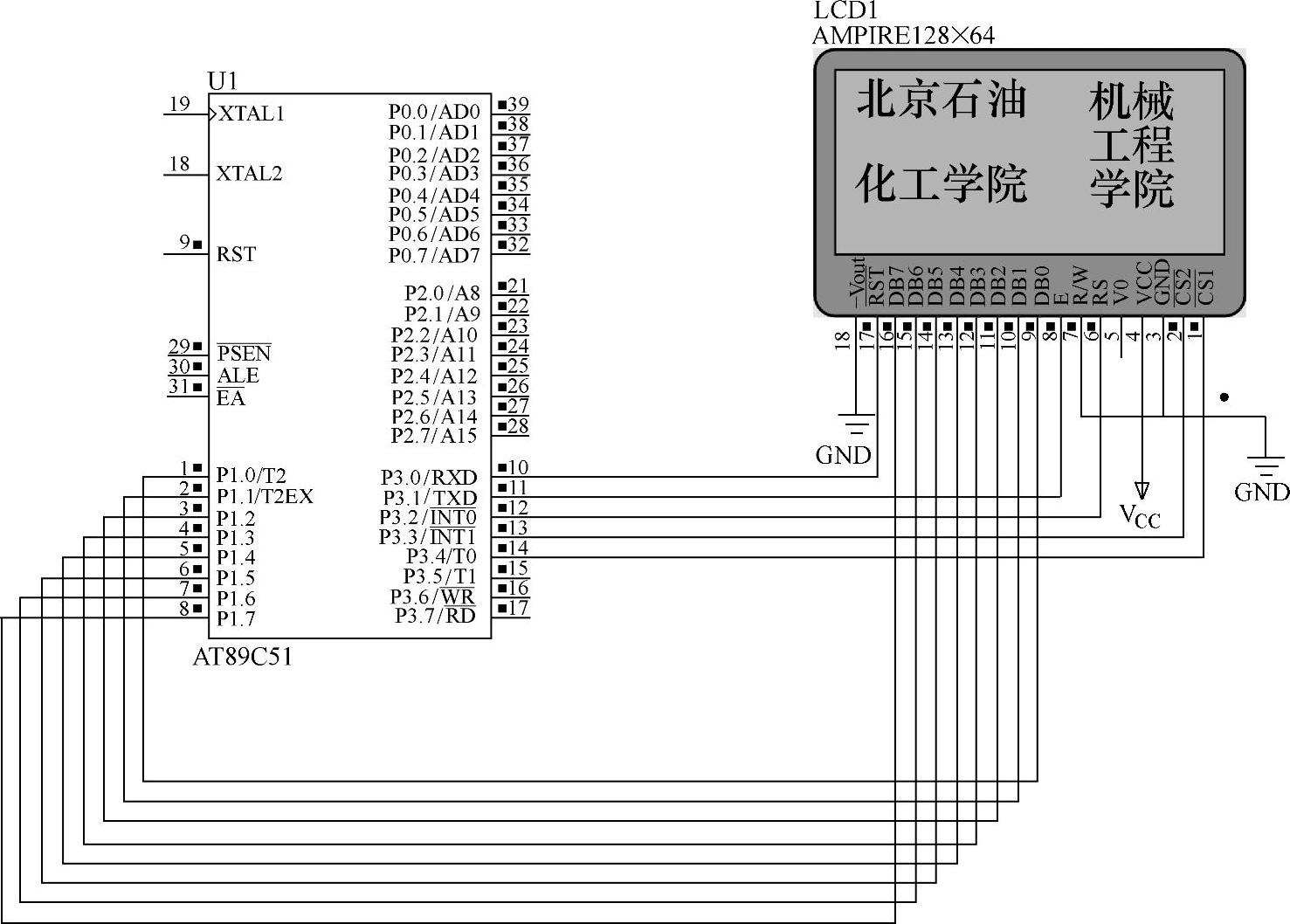

OCM 12864型液晶显示电路如图9-27所示。其中P1接口按照从低位到高位接液晶显示器的数据口DB0～DB7，RST接P3.0，E接P3.1，DI接P3.2，CS2接P3.3，CS1接P3.4。
图9-27 OCM12864型液晶显示电路图（见彩插）

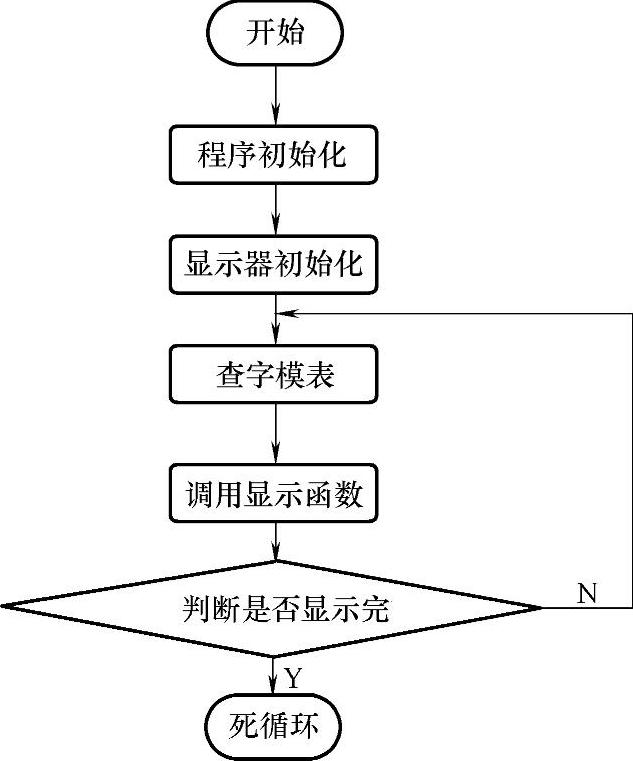

图9-28 OCM12864型液晶显示流程图
3.程序设计
（1）程序功能 通过编程分别在点阵液晶屏的左右屏上显示出“北京石油化工学院”和“机械工程学院”。
（2）程序流程图OCM12864型液晶显示流程如图9-28所示。
（3）参考程序

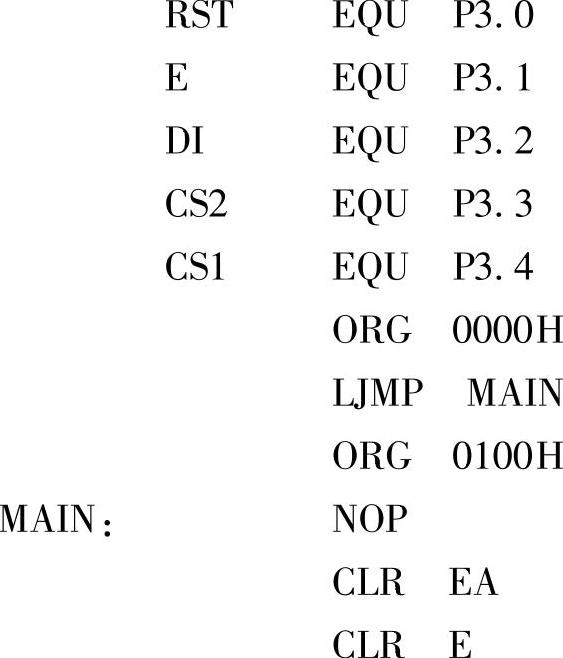

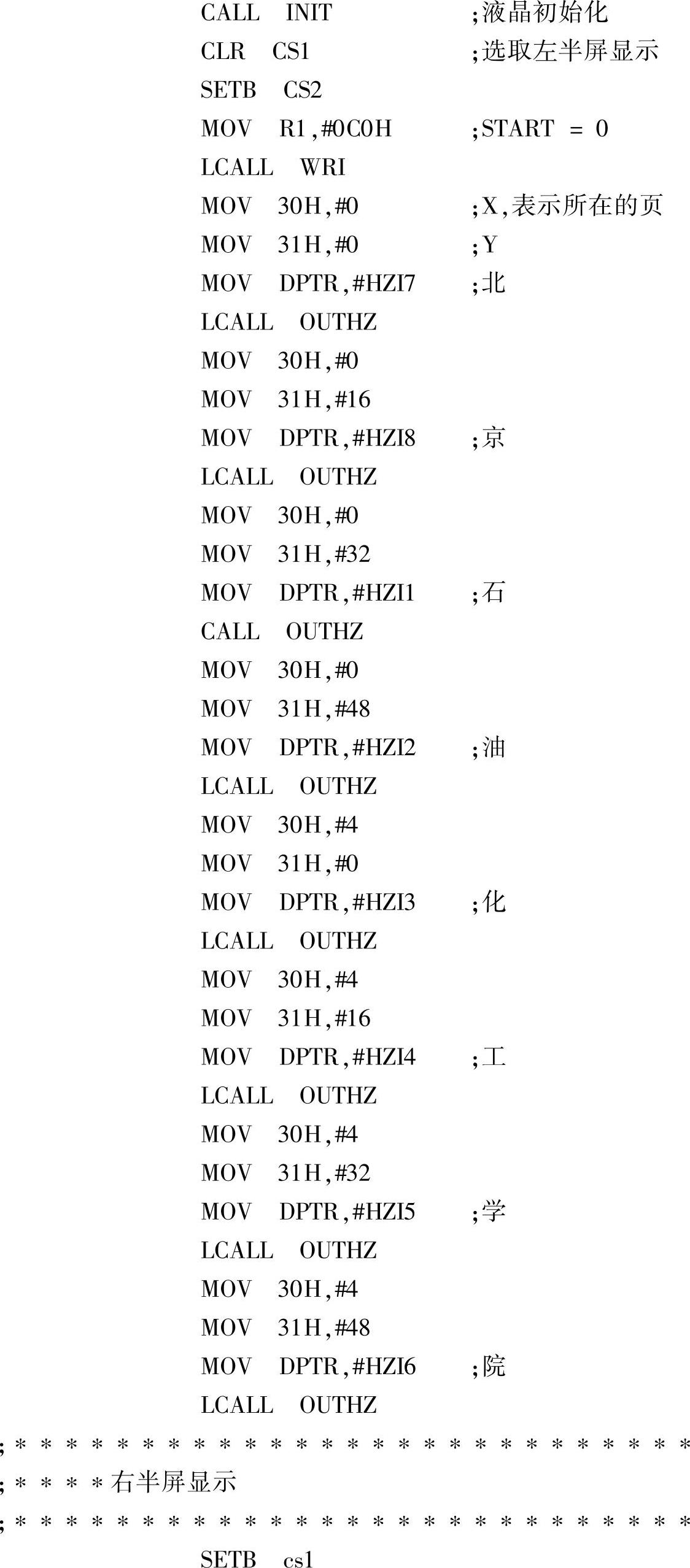

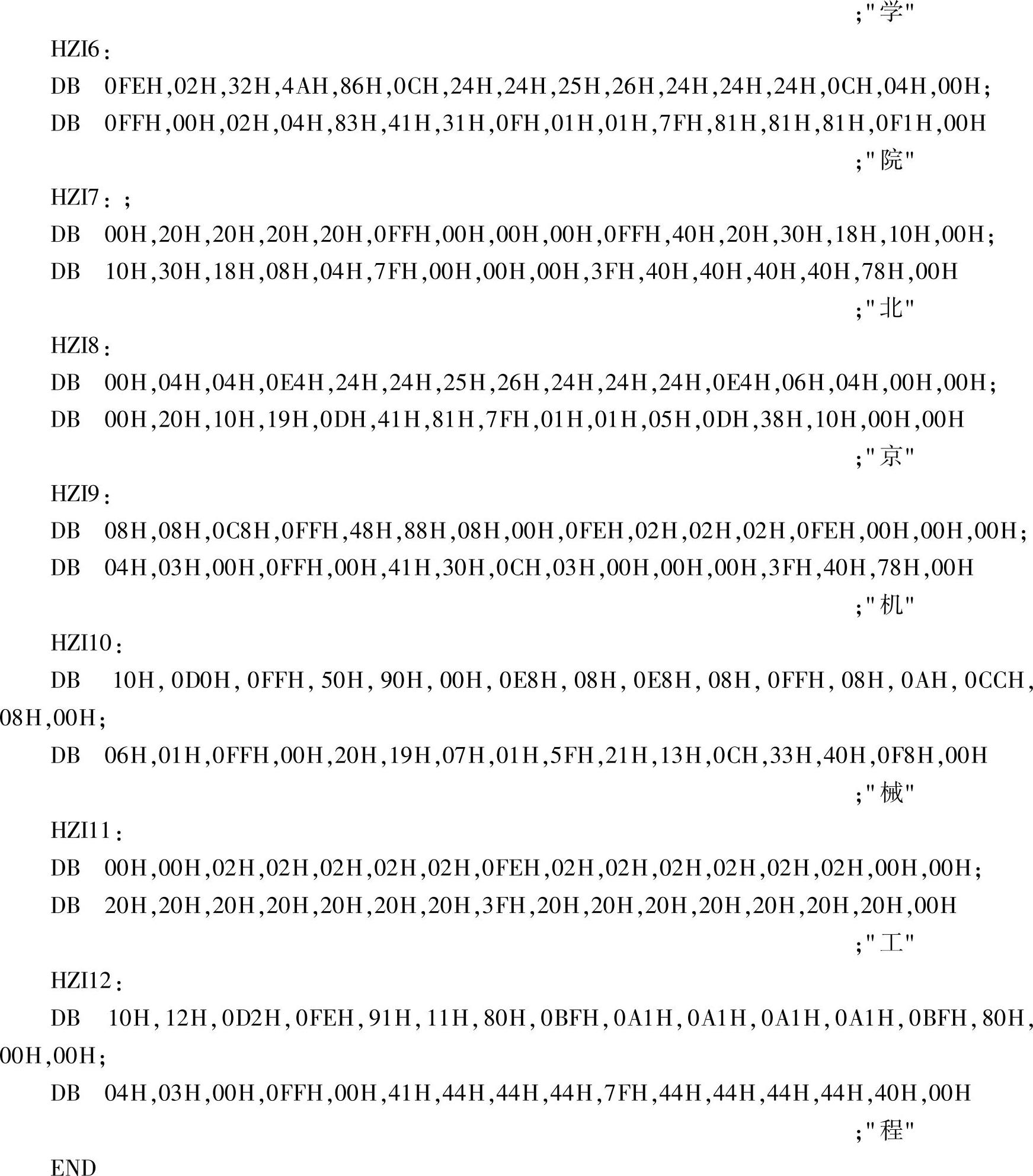

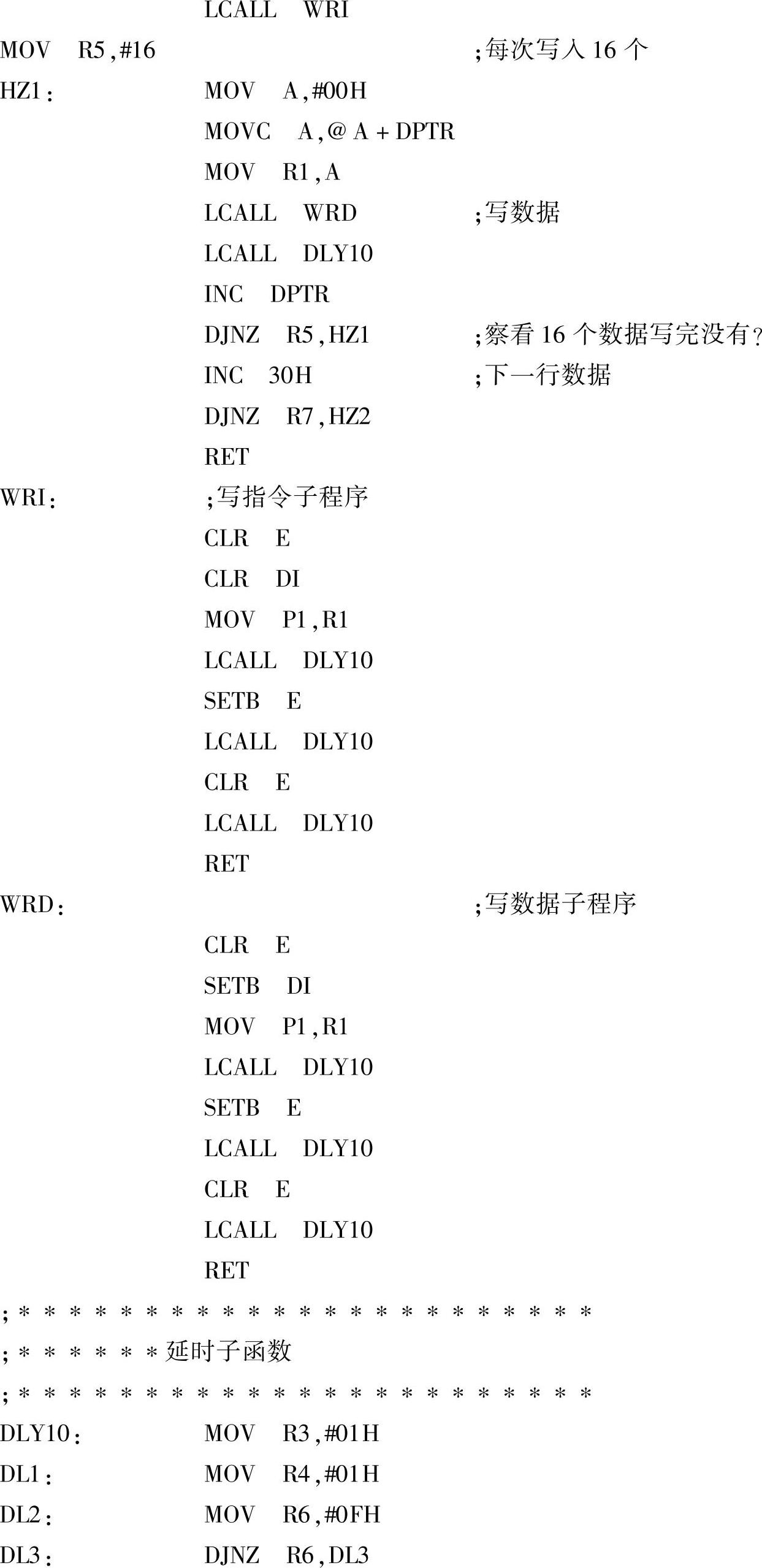

汇编参考程序：
