4.3.3  参考程序

4.3.3 参考程序

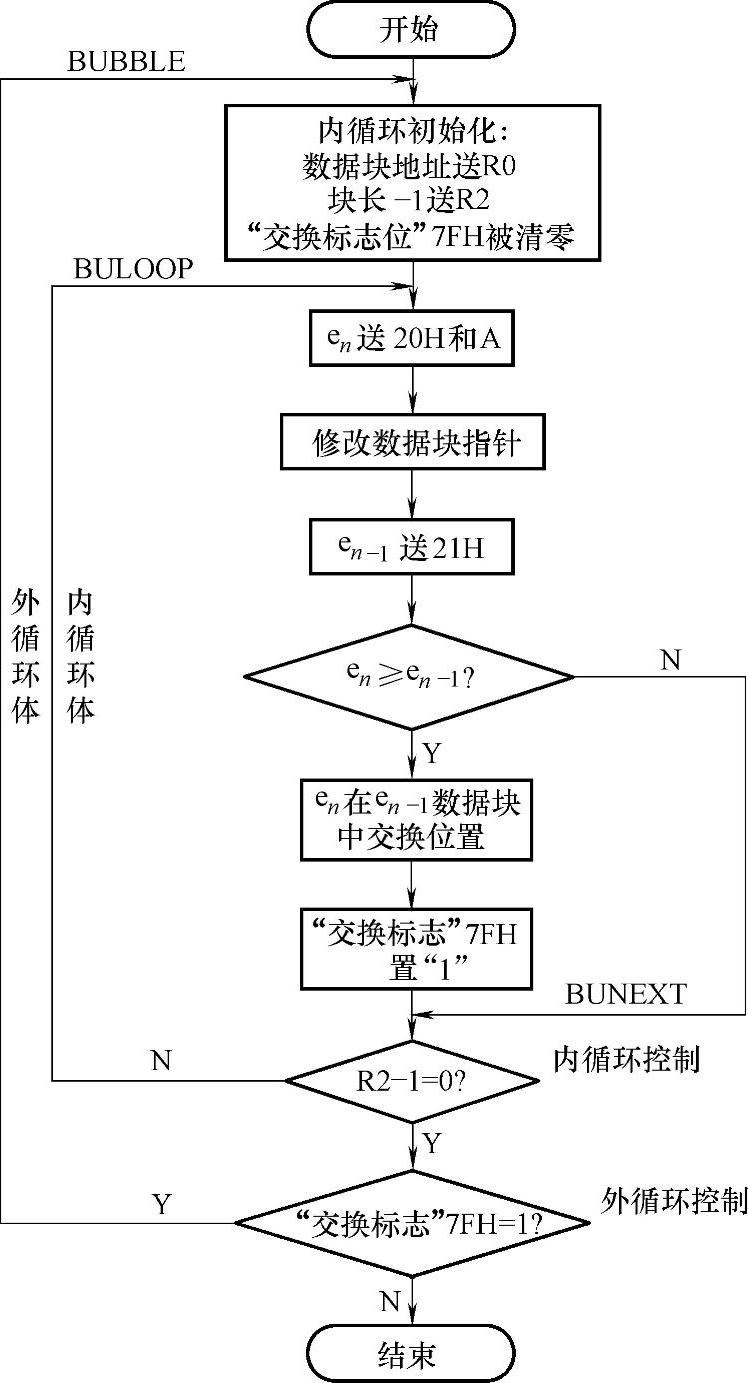

图4-14 冒泡循环程序流程图

通过上述分析，可以进一步设计出程序流程图与参考程序。冒泡排序循环程序流程图如图4-14所示。

对比图4-13原理框图，其主要进展是：

1）按照循环程序的控制要求，设置工作寄存器R2作为内循环计数器，设置位单元7FH作为外循环结束与否的控制标志位。

2）按照图4-13的分析，每一轮冒泡排序过程含n-1次两两比较，根据这一特点，在内循环初始化时，递减计数器R2的初始值等于n-1。

3）图4-13还表明，冒泡排序完成后，在新一轮的两两比较内循环过程中就不再发生数据交换。利用这一特点，可以巧妙地用交换标志位7FH来控制外循环。因为，7FH的初始值为零，只有当内循环中发生数据交换时7FH才置1，这样在一轮内循环结束时，若7FH为零，外循环及整个程序就可结束。

4）用工作寄存器R0作为数据指针，采用内存单元20H与21H作为两两比较时的临时存数单元。这些都是常用的设计技巧，在下一节将进一步分析说明其工作原理。

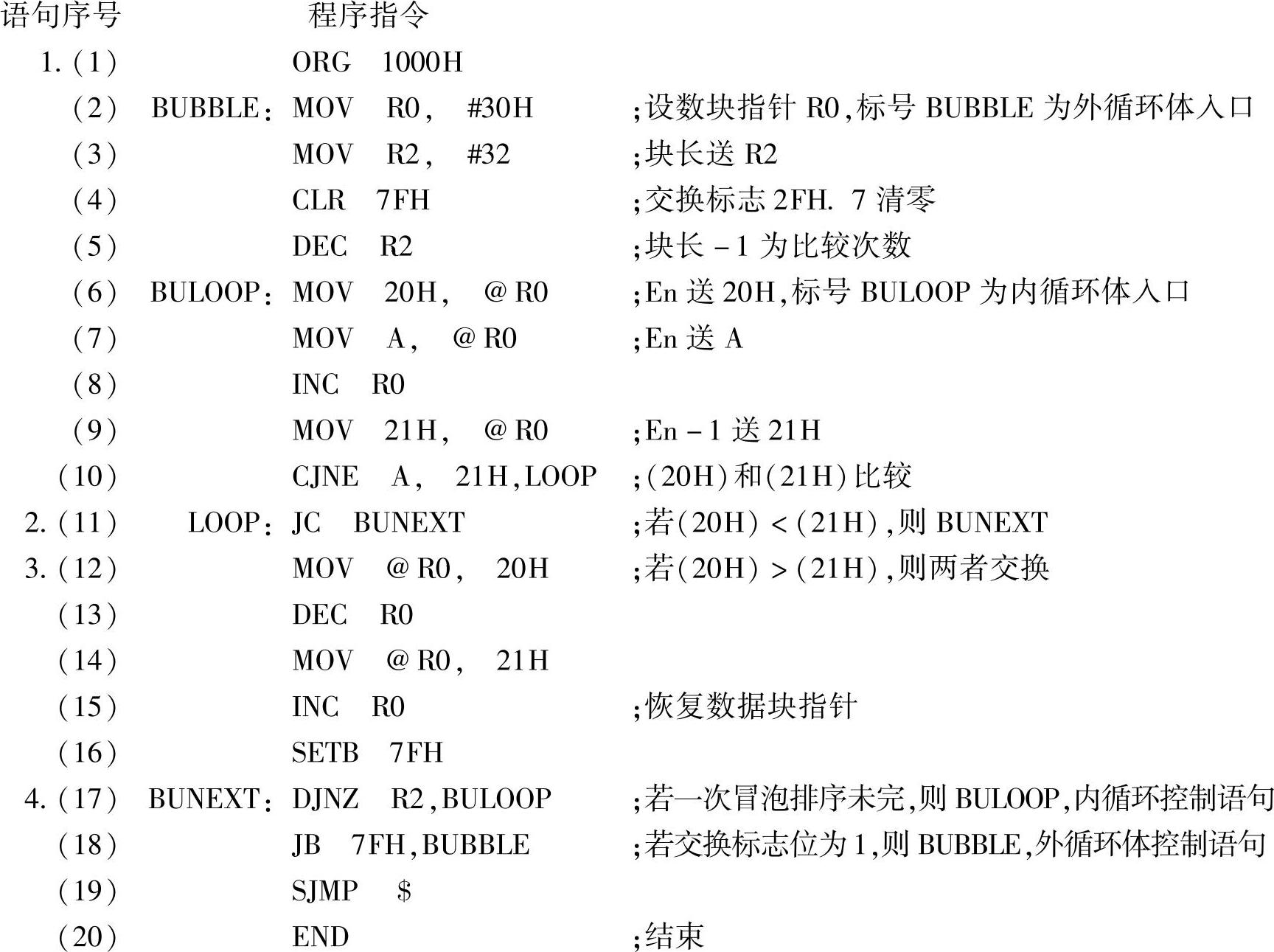

参考程序如下，其汇编结果见表4-1。

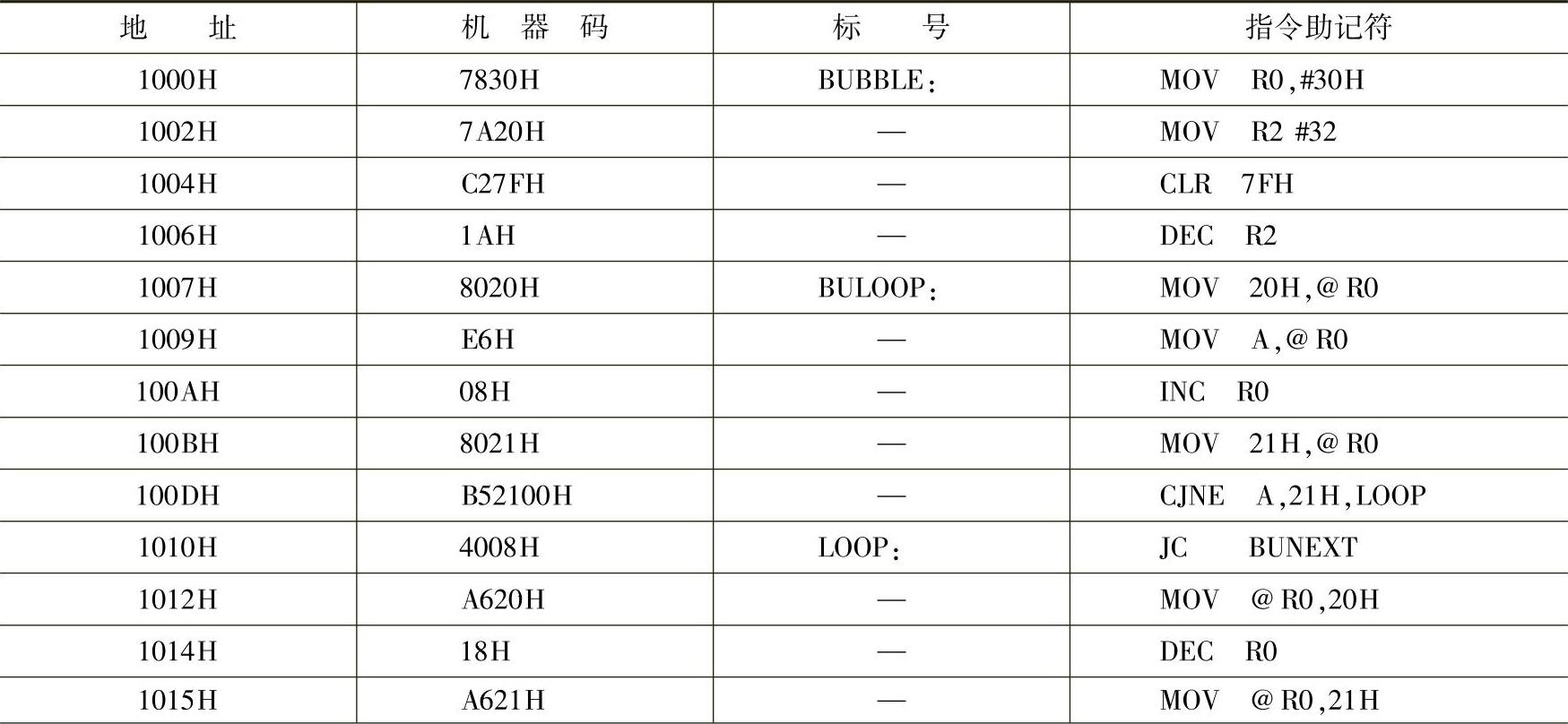

表4-1 参考程序汇编结果

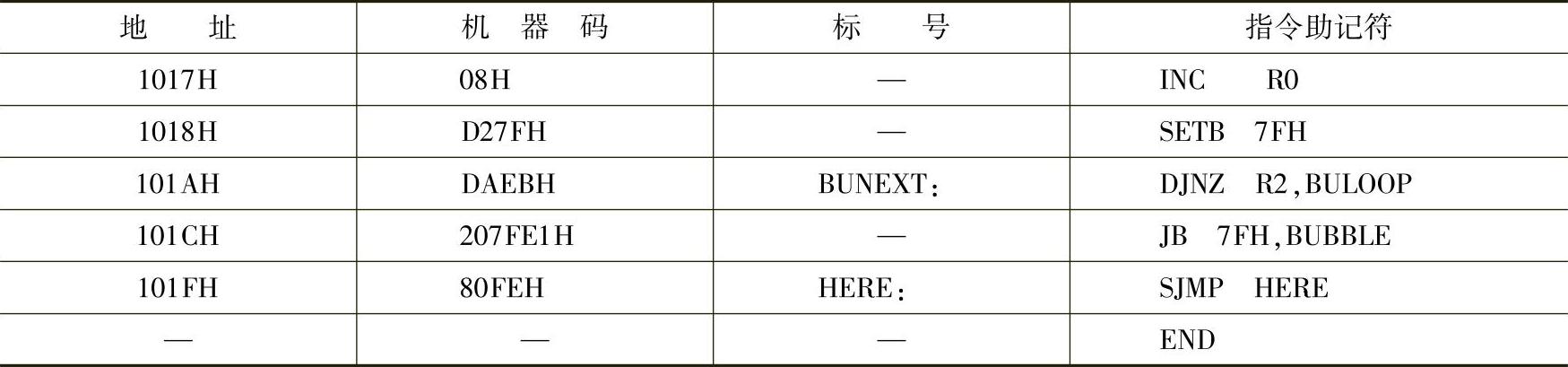

（续）
