9.2.1  发光二极管及其应用

发光二极管LED是由半导体发光材料做成的PN节，只要在发光二极管两端通过正向电流5～20mA就能正常发光。LED发光颜色通常有红、绿、黄、白等颜色，它的外形和电气符号如图9-2所示。

单个LED通常是通过用亮、灭来指示系统运行状态，用快速闪烁来报警。

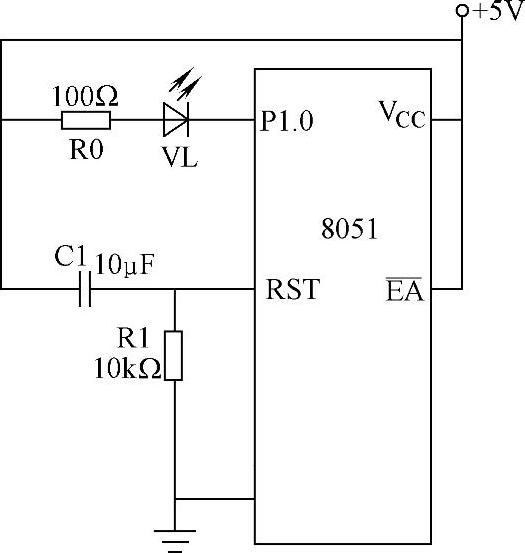

图9-3 硬件原理图

例如：通过MCS-51系列单片机的P1.0驱动一个LED每隔一秒闪烁发光来指示系统运行正常（晶振12MHz）。

解：

（1）硬件接口 因为MCS-51系列单片机的I/O接口的高电平输出电流在1mA左右，所以不能采用直接驱动LED；而MCS-51系列单片机的I/O接口的低电平输出电流在5～10mA左右，所以可以采用上拉电阻接法，P1.0接口为低电平时，LED亮。硬件原理如图9-3所示。

（2）软件编程。利用DJNZ可在一段程序中插入某些指令来实现软件延时。DJNZ指令执行时间为两个机器周期。因晶振频率为12MHz，故下面的子程序段可实现998μs的延时，用子程序调用指令（ACALL、LCALL）调用，正好是1ms。

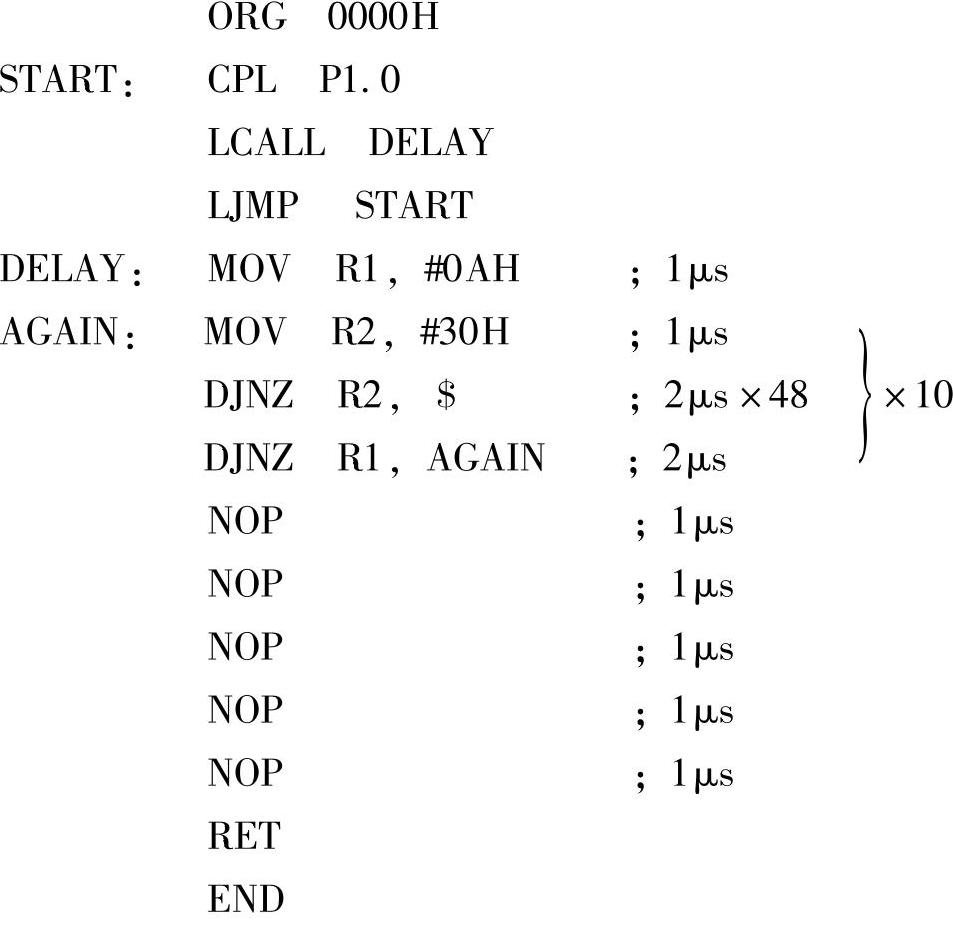

汇编语言程序如下：
