7.4.5 双机串行接口通信

MCS-51系列单片机的串行接口主要用来进行串行接口数据通信，除此以外，还可以用来非常方便地扩展并行I/O接口，可以扩充输入或者输出。

取两机串行接口都工作于方式1，由定时器T1和SMOD控制其波特率，设T1工作于定时模式方式2，SMOD取0，取波特率为4800bit/s。根据波特率公式计算：

波特率=2^SMOD/32×f_osc/[12×（2⁸-X）]

式中 f_osc——单片机时钟频率；

X——定时器初值。

可以得到T1计数初值为FAH（此处为了精确，取f_osc=11.0592MHz）。

1.应用电路

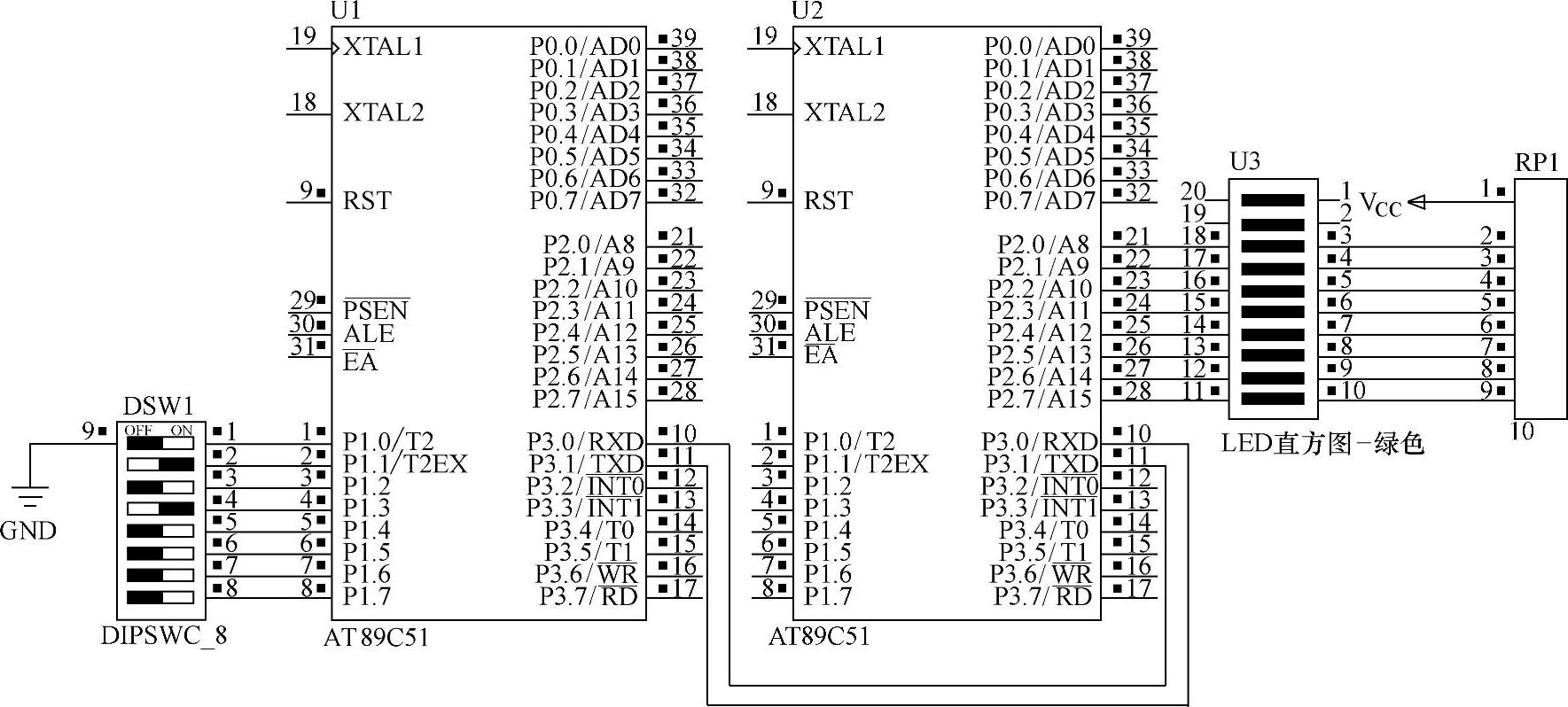

双机串行接口通信电路如图7-56所示。U1、U2两个单片机的P3.0和P3.1引脚反接。U1的P1接口接一个8位的拨码开关，U2的P2接口接一排发光二极管。

图7-56 双机串行接口通信电路图（见彩插）

2.程序设计

（1）程序功能 单片机U1读取其P1接口开关值，送至串行接口发送，单片机U2接收数据后送至其P2接口驱动发光二极管进行显示。

（2）程序流程图 双机串行接口通信流程如图7-57所示。

图7-57 双机串行接口通信流程图

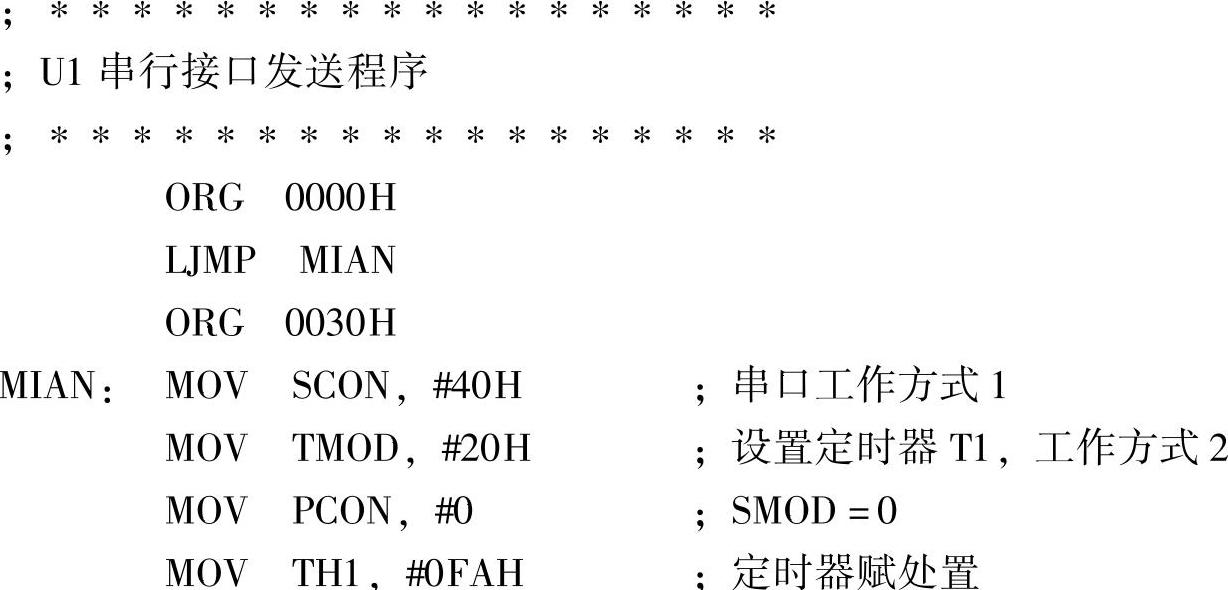

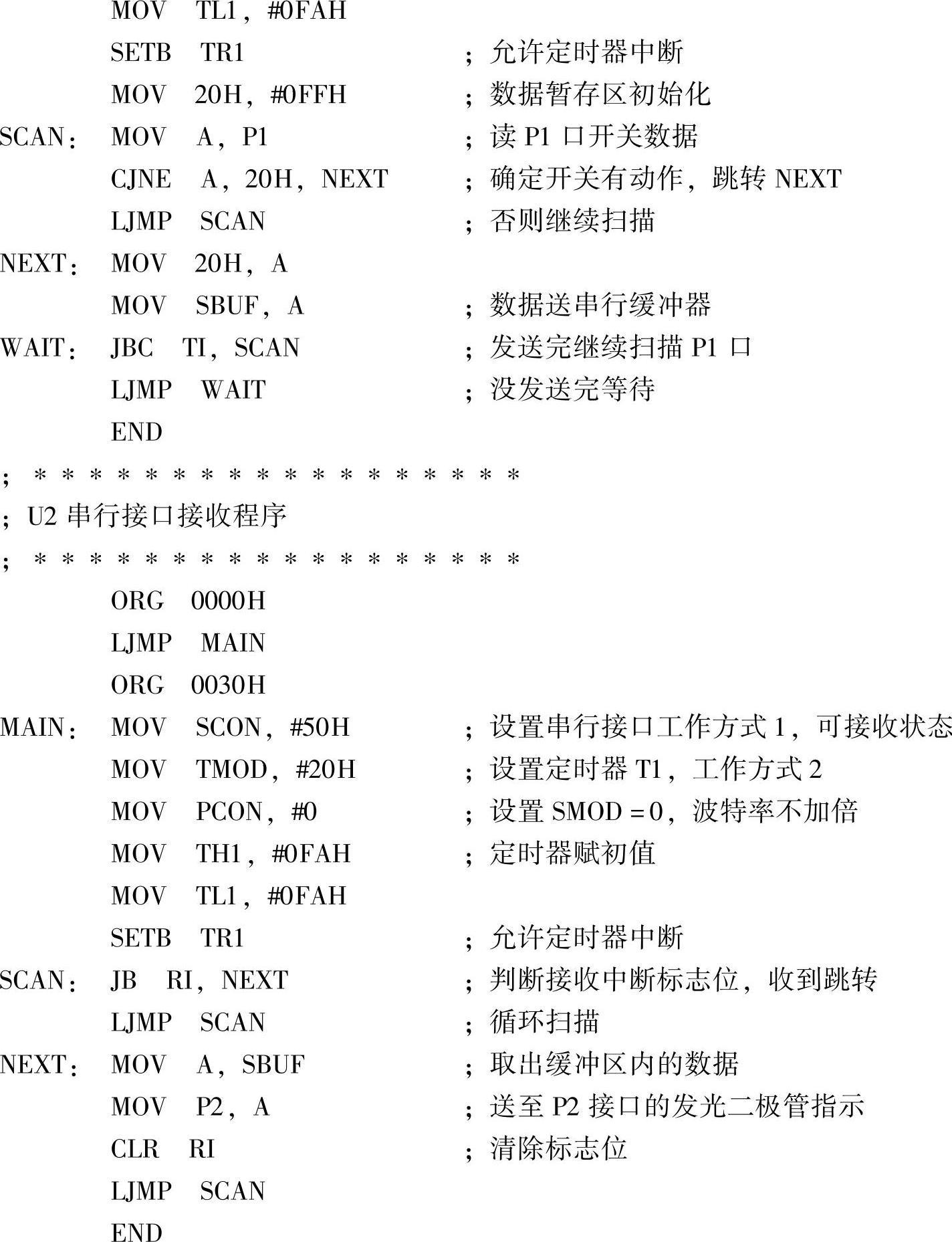

(3)汇编参考程序
