三、任务实施

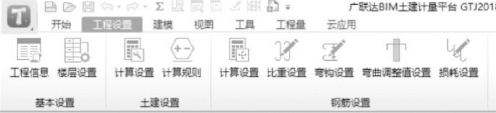

创建工程后，进入软件界面，如图2.3 所示，分别对基本设置、土建设置、钢筋设置进行修改。
图2.3
1）基本设置

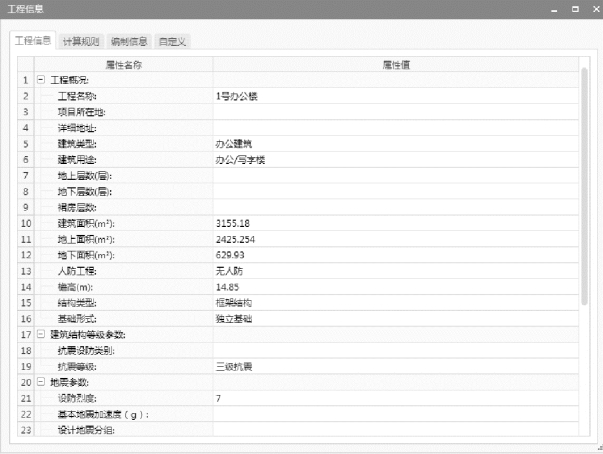

首先对基本设置中的工程信息进行修改，单击“工程信息”，出现如图2.4 所示的界面。
图2.4
蓝色字体部分必须填写，黑色字体所示信息只起标识作用，可以不填，不影响计算结果。
由图纸结施-01（1）可知，结构类型为框架结构；抗震设防烈度为7 度；框架抗震等级为三级。
由图纸建施-09 可知：
室外地坪相对±0.000 标高：-0.45 m。
檐高：14.85 m（设计室外地坪到屋面板板顶的高度：14.4 m+0.45 m=14.85 m）。
【注意】
①抗震等级由结构类型、设防烈度、檐高3 项确定。
②若已知抗震等级，可不必填写结构类型、设防烈度、檐高3 项。
③抗震等级必须填写，其余部分可以不填，不影响计算结果。

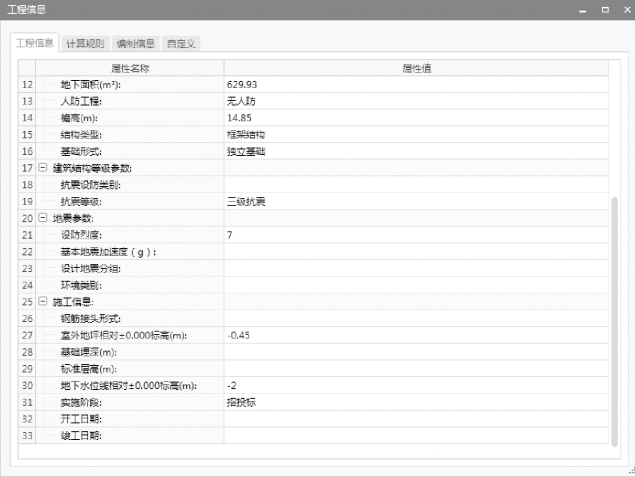

填写信息如图2.5 所示。
图2.5
2）土建设置
土建规则在前面“创建工程”时已选择，此处不需要修改。
3）钢筋设置
①“计算设置”修改，如图2.6 所示。
a.修改梁计算设置：在结施-05 中，设计说明“4.主次梁交接处，主梁内次梁两侧按右图各附加3 根箍筋，间距50 mm，直径同主梁箍筋”。

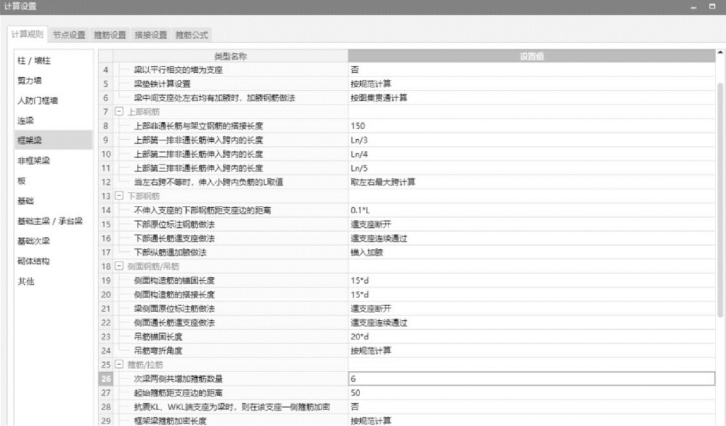

单击“框架梁”，修改“26.次梁两侧共增加箍筋数量”为“6”，如图2.7 所示。
b.修改板计算设置：在结施-01（2）中，“（7）板内分布钢筋（包括楼梯跑板），除注明者外见表2.1”。
图2.6
图2.7
表2.1 板内分布钢筋

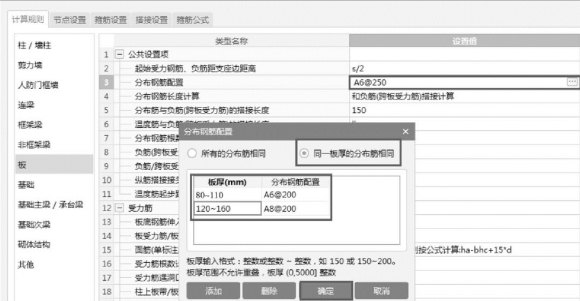

单击“板”，修改“3.分布钢筋配置”为“同一板厚的分布筋相同”，如图2.8 所示，单击“确定”按钮即可。

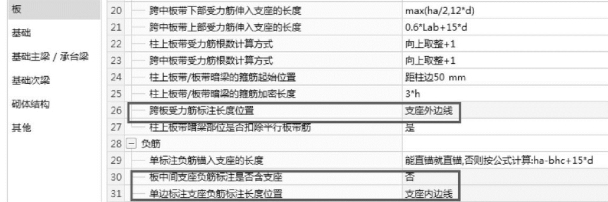

查看各层板结构施工图，“跨板受力筋标注长度位置”为“支座外边线”，“板中间支座负筋标注是否含支座”为“否”，“单边标注支座负筋标注长度位置”为“支座内边线”，修改后如图2.9 所示。
图2.8
图2.9
②“搭接设置”修改。结施-01（1），“八、钢筋混凝土结构构造”中“2.钢筋接头形式及要求”下“（1）框架梁、框架柱当受力钢筋直径大于等于16 mm 时，采用直螺纹机械连接，接头性能等级为一级；当受力钢筋直径小于16 mm 时，可采用绑扎搭接。”单击并修改“搭接设置”，如图2.10 所示。
图2.10

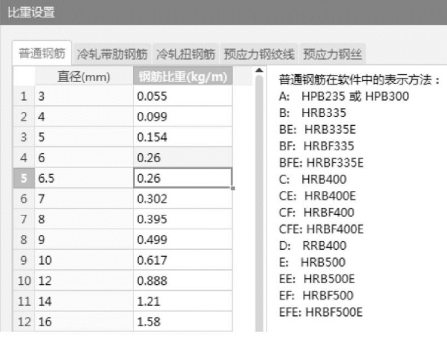

③比重设置修改。单击比重设置，进入“比重设置”对话框。将直径为6.5 mm 的钢筋比重复制到直径为6 mm 的钢筋比重中，如图2.11 所示。
图2.11
【注意】
市面上直径6 mm 的钢筋较少，一般采用6.5 mm 的钢筋。
其余不需要修改。
