1)分析图纸

(1)分析女儿墙及压顶

分析图纸建施-12、建施-08,女儿墙的构造参见建施-08 节点1,女儿墙墙厚240 mm(以建施-08 平面图为准)。女儿墙墙身为砖墙,压顶材质为混凝土,宽300 mm,高60 mm。

(2)分析屋面

分析图纸建施-02,可知本层的屋面做法为屋面1,防水的上卷高度设计未指明,按照定额默认高度为250 mm。

2)清单、定额计算规则学习

(1)清单计算规则学习

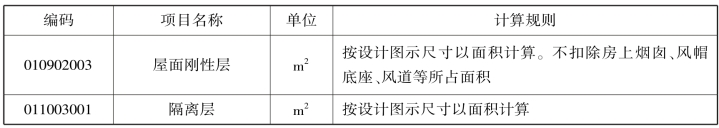

女儿墙、屋面清单计算规则,见表5.2。

表5.2 女儿墙、屋面清单计算规则

续表

(2)定额计算规则

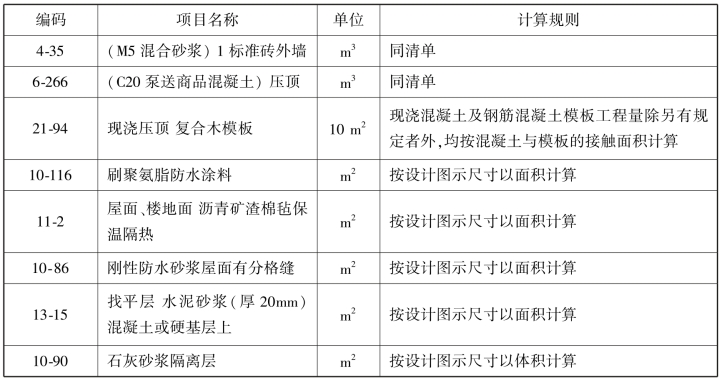

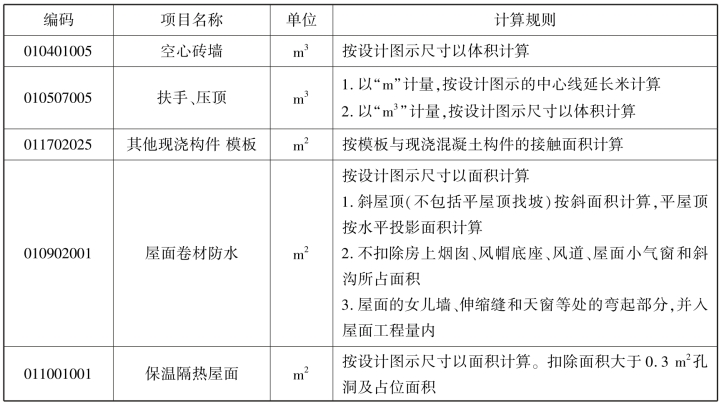

女儿墙、屋面定额计算规则,见表5.3。

表5.3 女儿墙、屋面定额计算规则

3)属性定义

(1)女儿墙的属性定义

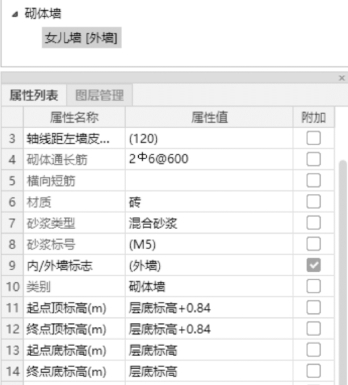

女儿墙的属性定义同墙,在新建墙体时,名称命名为“女儿墙”,其属性定义如图5.17 所示,注意大样中砂浆为混合砂浆。

(2)屋面的属性定义

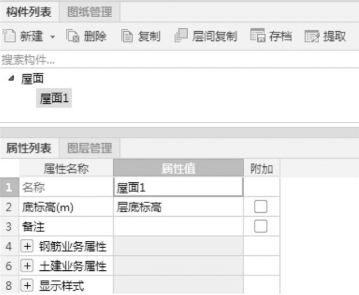

在导航树中选择“其他”→“屋面”,在“构件列表”中选择“新建”→“新建屋面”,在属性编辑框中输入相应的属性值,如图5.18 和图5.19 所示。

(3)女儿墙压顶的属性定义

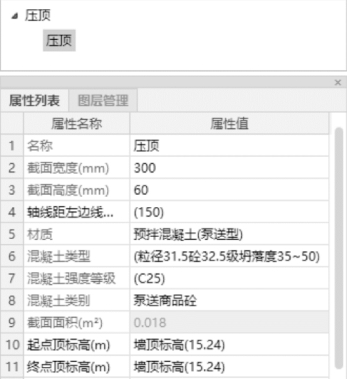

在导航树中选择“其他”→“压顶”,在“构件列表”中选择“新建”→“新建矩形压顶”,修改名称为“压顶”,外围女儿墙处压顶属性定义如图5.20 所示。双击“压顶”,在“截面编辑”中,分别在纵筋、横筋处输入“1A6”“A6@200”。用点、直线绘制相应钢筋,还可修改箍筋角度。修改完毕的钢筋信息,如图5.21 所示。

图5.17

图5.18

图5.19

图5.20

图5.21

4)做法套用

①女儿墙的做法套用,如图5.22 所示。

图5.22

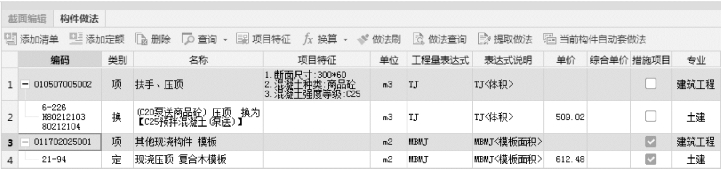

②女儿墙的压顶做法套用,如图5.23 所示。

图5.23

5)画法讲解

(1)直线绘制女儿墙

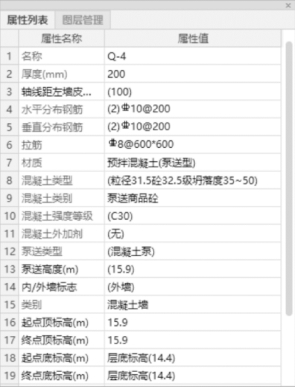

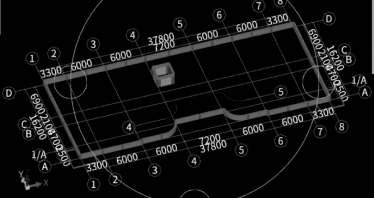

采用直线绘制女儿墙,因为是居中于轴线绘制的,所以女儿墙图元绘制完成后要对其进行偏移、延伸,因此可以把第四层的梁先复制到本层,作为对齐的参照线,使女儿墙各段墙体封闭,然后删除梁。外围女儿墙如图5.24 所示。特别注意的是,除了外围女儿墙,还需绘制电梯井区域的女儿墙。

图5.24

将楼层切换到第四层,选中电梯井周边的剪力墙和暗柱复制到屋面层。修改剪力墙顶标高,如图5.25 所示。

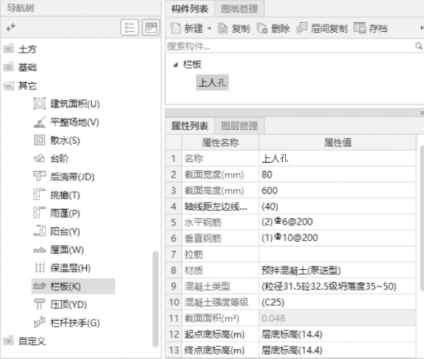

在导航树中选择“其他”→“栏板”,在“构件列表”中选择“新建”→“新建矩形栏板”,修改名称为“上人孔”,其属性值如图5.26 所示。

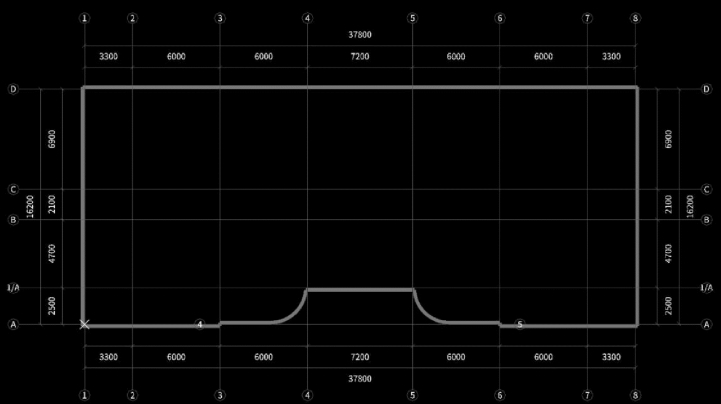

采用直线功能绘制屋面上人孔,如图5.27 所示。

(2)绘制女儿墙压顶

用“智能布置”功能,选择“墙中心线”,批量选中所有女儿墙,单击鼠标右键即可完成女儿墙压顶的绘制,如图5.28 所示。

图5.25

图5.26

图5.27

图5.28

(3)绘制屋面

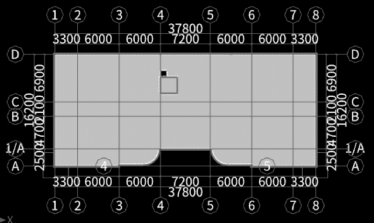

采用“点”功能绘制屋面,如图5.29 所示。

图5.29

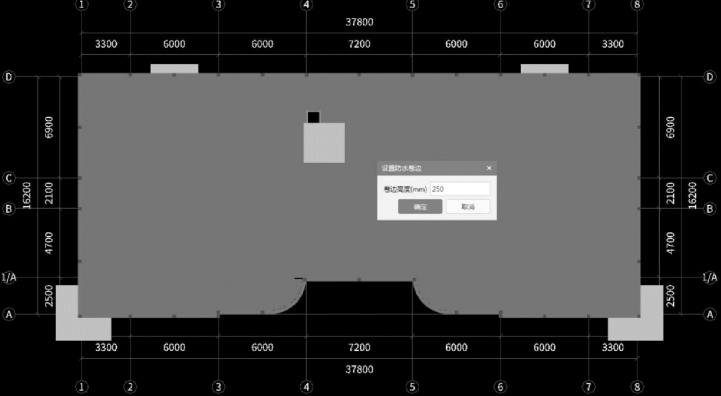

选中屋面,单击鼠标右键选择,“设置防水卷边”,输入“250”,单击“确定”按钮,如图5.30所示。

图5.30
