12.3.4 识别柱
通过本小节的学习，你将能够：
进行柱的CAD 识别。
一、任务说明
用CAD 识别的方式完成框架柱的属性定义和绘制。
二、任务分析
通过“CAD 识别柱”完成柱的属性定义的方法有两种：识别柱表生成柱构件和识别柱大样生成柱构件。生成柱构件后，通过“建模”选项卡中的“识别柱”功能：提取边线→提取标注→识别，完成柱的绘制。需要用到的图纸是“柱墙结构平面图”。
三、任务实施
分割完图纸后，双击进入“柱墙结构平面图”，进行以下操作。
【注意】
当分割的“柱墙结构平面图”位置与前面所识别的轴网位置有出入时，可采用“定位”功能，将图纸定位到轴网正确的位置。单击“定位”，选择图纸某一点，比如①轴与Ⓐ轴的交点，将其拖动到前面所识别轴网的①轴与Ⓐ轴交点处。
1）选择导航栏构件
将目标构件定位至“柱”，如图12.21 所示。
图12.21
2）识别柱表生成柱构件
①单击“建模”选项卡→“识别柱表”，软件可以识别普通柱表和广东柱表，遇到有广东柱表的工程，即可采用“识别广东柱表”。本工程为普通柱表，则选择“识别柱表”功能，拉框选择柱表中的数据，如图黄色线框为框选的柱表范围，按鼠标右键确认选择，如图12.22所示。
图12.22

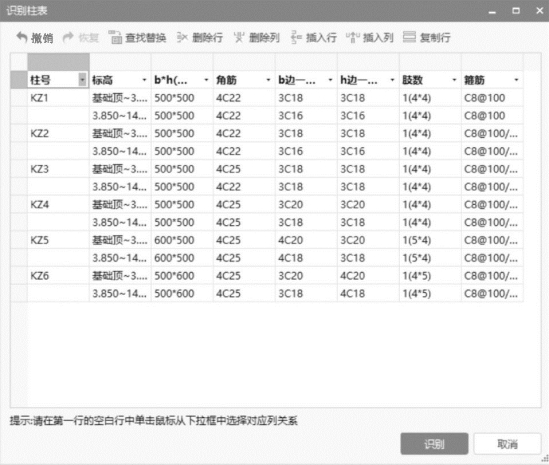

②弹出“识别柱表”对话框，使用窗体上方的“查找替换”“删除行”等功能对柱表信息进行调整和修改。如表格中存在不符合的数据，单元格会以“红色”进行显示，方便查找和修改。调整后，如图12.23 所示。
图12.23

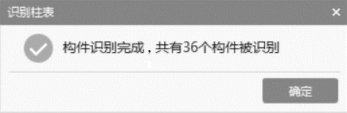

③确认信息准确无误后单击“识别”按钮即可，软件会根据对话框中调整和修改的柱表信息生成柱构件，如图12.24 所示。
图12.24
3）提取柱边线
通过识别柱表定义柱属性后，可以通过柱的绘制功能，参照CAD 图将柱绘制到图上，也可使用“CAD 识别”提供的快速“识别柱”功能。

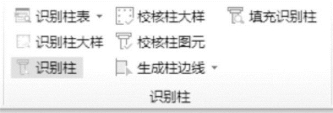

①单击“建模”选项卡→“识别柱”，如图12.25 所示。
图12.25
②单击“提取边线”，如图12.26 所示。
图12.26
通过“按图层选择”选择所有框架柱边线，被选中的边线变成深蓝色。

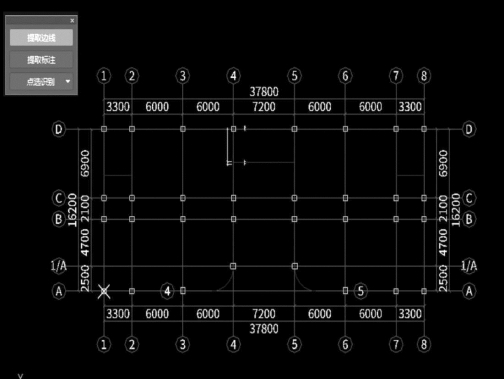

单击鼠标右键确认选择，则选择的CAD 图元将自动消失，并存放在“已提取的CAD 图层”中，如图12.27 所示。就完成了柱边线的提取工作，如图12.28 所示。
图12.27
图12.28
单击“提取标注”，采用同样的方法选择所有柱的标志（包括标注及引线），单击鼠标右键确定，即可完成柱标志的提取工作，如图12.29 所示。
识别柱构件的操作有以下4 种识别方式，如图12.30 所示。
图12.29
图12.30

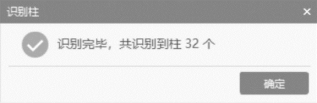

a.自动识别。软件将根据所识别的柱表、提取的边线和标注来自动识别整层柱，本工程采用“自动识别”。单击“自动识别”，识别完成后，弹出识别柱构件的个数的提示，单击“确定”按钮即可完成柱构件的识别，如图12.31 所示。
图12.31
b.框选识别。当你需要识别某一区域的柱时，可使用此功能，根据鼠标框选的范围，软件会自动识别框选范围内的柱。

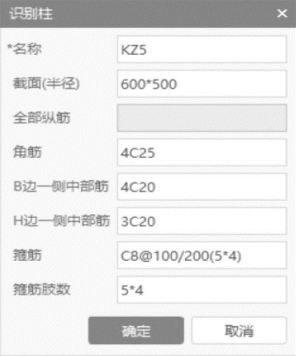

c.点选识别。即通过鼠标点选的方式逐一识别柱构件。单击“识别柱”→“点选识别”→“点选识别”，单击需要识别的柱标志CAD 图元，则“识别柱”对话框会自动识别柱标注信息，如图12.32 所示。
图12.32
单击“确定”按钮，在图形中选择符合该柱标志的柱边线和柱标注，再单击鼠标右键确认选择，此时所选柱边线和柱标注被识别为柱构件，如图12.33 所示。
图12.33
d.按名称识别。如图纸中有多个KZ6，通常只会对一个柱进行详细标注（截面尺寸、钢筋信息等），而其他柱只标注柱名称，此时就可以使用“按名称识别柱”进行柱识别操作。

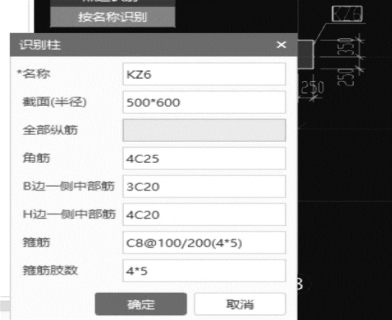

单击绘图工具栏“识别柱”→“点选识别”→“按名称识别”，然后单击需要识别的柱标志CAD 图元，则“识别柱”对话框会自动识别柱标志信息，如图12.34 所示。
图12.34

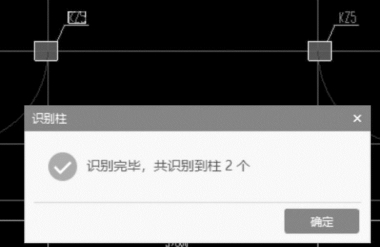

单击“确定”按钮，此时满足所选标志的所有柱边线会被自动识别为柱构件，并弹出识别成功的提示，如图12.35 所示。
图12.35
四、任务结果
任务结果参考3.1 节的任务结果。
五、总结拓展
1）利用“CAD 识别”来识别柱构件
首先需要“添加图纸”，通过“识别柱表”或“识别柱大样”，先进行柱的定义，再利用“识别柱”的功能生成柱构件。其流程如下：添加图纸→识别柱表（柱大样）→识别柱。
通过以上流程，即可完成柱构件的识别。
2）识别柱大样生成构件

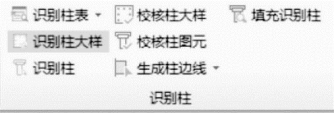

如果图纸中柱或暗柱采用柱大样的形式来作标记，则可单击“建模”选项卡→“识别柱”→“识别柱大样”的功能，如图12.36 所示。
图12.36
①提取柱大样边线及标志。参照前面的方法，单击“提取边线”和“提取标注”功能完成柱大样边线、标志的提取。
②提取钢筋线。单击“提取钢筋线”提取所有柱大样的钢筋线，单击鼠标右键确定，如图12.37 所示。
③识别柱大样。提取完成后，单击“点选识别”，有3 种识别方式，如图12.38 所示。
图12.37
图12.38
点选识别：通过鼠标选择来识别柱大样。
自动识别：即软件自动识别柱大样。
框选识别：通过框选需要识别的柱大样来识别。

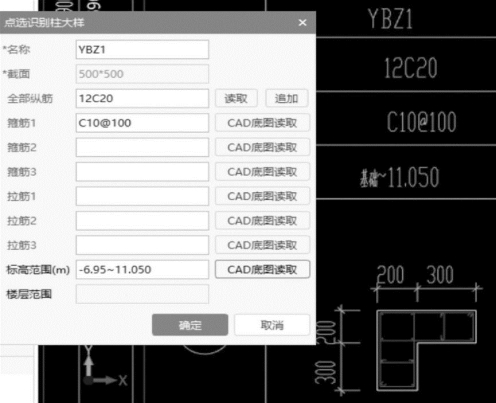

如果单击“点选识别柱大样”，状态栏提示点取柱大样的边线，则用鼠标选择柱大样的一根边线，然后软件提示“请点取柱的标注或直接输入柱的属性”，则点取对应的柱大样的名称，弹出如图12.39 所示“点选识别柱大样”对话框。
图12.39
在此对话框中，可以利用“CAD 底图读取”功能，在CAD 图中读取柱的信息，对柱的信息进行修改。在“全部纵筋”一行，软件支持“读取”和“追加”的操作。
读取：从CAD 中读取钢筋信息，对栏中的钢筋信息进行替换。
追加：如遇到纵筋信息分开标注的情况，可通过“追加”将多处标注的钢筋信息进行追加求和处理。
操作完成后，软件通过识别柱大样信息定义柱属性。
④识别柱。在识别柱大样完成之后，软件定义了柱属性，最后还需通过前面介绍的“提取边线”“提取标志”和“自动识别”的功能来生成柱构件，这里不再赘述。
3）墙柱共用边线的处理方法
某些剪力墙图纸中，墙线和柱线共用，柱没有封闭的图线，导致直接识别柱时选取不到封闭区域，识别柱不成功。在这种情况下，软件提供两种解决方法。
①使用“框选识别”。使用“提取边线”“提取标注”功能完成对柱信息的提取（将墙线提取到柱边线），使用提取柱边线拉框（反选），如图12.40 所示区域，即可完成识别柱。
②使用“生成柱边线”功能进行处理。提取墙边线后，进入“识别柱”界面，单击“生成柱边线”，按照状态栏提示，在柱内部左键点取一点，或是通过“自动生成柱边线”让软件自动搜索，生成封闭的柱边线，如图12.41 所示。利用此功能生成柱的边线后，再利用“自动识别”功能识别柱，即可解决墙、柱共用边线的情况。
4）图层管理
在识别构件菜单下，通过“视图”选项卡→“用户面板”→“图层管理”，可进行图层控制的相关操作，如图12.42 所示。
图12.40
图12.41
①在提取过程中，如果需要对CAD 图层进行管理，单击“图层管理”功能。通过此对话框，即可控制“已提取的CAD 图层”和“CAD 原始图层”的显示和隐藏，如图12.43 所示。
图12.42
图12.43
②只显示指定图层，可利用此功能将其他图层的图元隐藏。
③隐藏指定图层，将选中的CAD 图元所在的图层进行隐藏，其他图层显示。
