装配式建筑是建造方式的重大变革，将成为建设领域节能减排、提升住房质量和品质的有效途径。装配式建筑人才需求与传统人才需求的区别在于工业化和信息化，高校课程体系构建及课程内容选取应充分反映装配式建筑工业化和信息化的特征，宜基于专业群平台课的开设同步优化建筑设计、建筑室内设计、工程造价等专业的课程体系，实现专业群装配式人才基本素养的形成。当然，在装配式建筑课程开设和优化过程中，宜结合既有师资、实习实训条件和校企合作单位等情况逐步完善。现阶段可通过广联达处理装配式相关业务，如广联达BIM 装配式算量及广联达BIM 钢结构算量GJG2018 软件。

附录1　广联达BIM 装配式算量

广联达BIM 装配式算量模块依附于土建计量平台GTJ2018，为用户提供三维建模、智能算量，快速解决装配式算量难、操作烦琐的问题。软件提供装配式中的预制柱、预制墙、预制梁、叠合板等一系列构件（附图1.1），为用户提供全面、专业的装配式BIM 模型。

附图1.1

（1）预制柱

内置坐浆单元、预制单元和后浇单元，可一次建模，实现预制柱与其他构件的混凝土扣减，实现上下层现浇柱与预制柱的钢筋节点计算（附图1.2）。

（2）预制墙

支持常见的、较规则的预制墙，门窗装修房间等布置，校验与剪力墙等重叠绘制。剪力墙可转换为矩形预制墙（附图1.3）。

附图1.2

附图1.3

参数化预制墙支持用户保存模板，方便后续再次使用；常见工程量有坐浆体积、预制体积、后浇体积及后浇模板（附图1.4）。

附图1.4

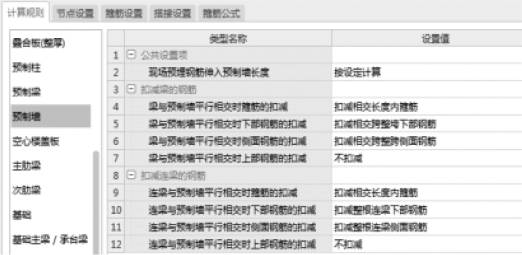

实现预制墙与剪力墙钢筋节点计算；实现预制墙与墙柱纵筋节点计算；实现梁、连梁与预制墙钢筋的扣减计算（附图1.5）。

附图1.5

（3）预制梁

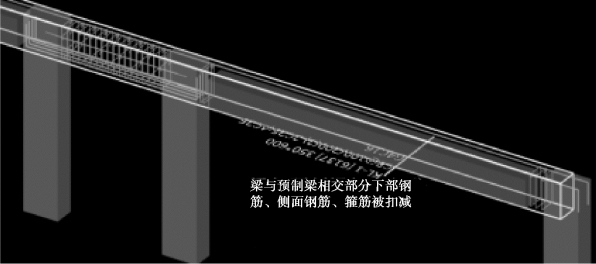

支持常见的矩形预制梁；预制梁与梁重叠布置形成叠合梁；实现了梁体积、模板等与预制梁的扣减；实现了梁钢筋与预制梁的扣减；预制梁标高默认与梁底平齐（附图1.6）。

附图1.6

（4）叠合板

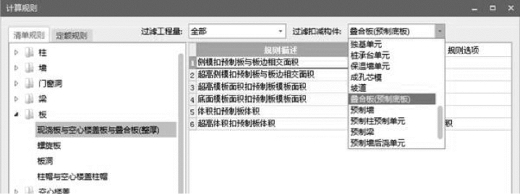

叠合板（整厚）包含预制底板，体积、模板工程量计算等通过扣减实现；异形预制底板边沿构造可灵活设置（附图1.7）。

附图1.7

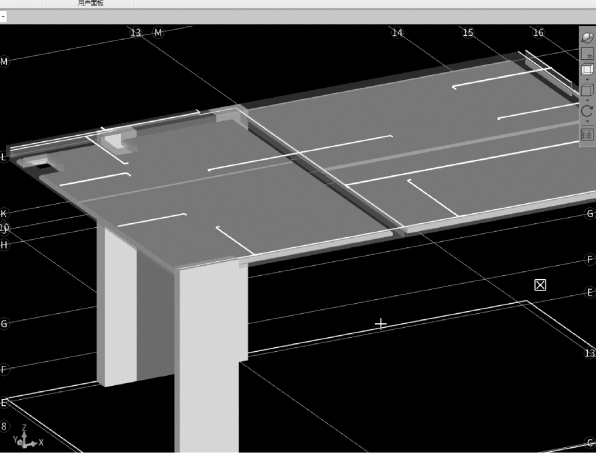

可以布置板洞、天棚；面筋弯折到预制板顶；预制底板标高默认与板底平齐（附图1.8）。

附图1.8

附录2　广联达BIM 钢结构算量

广联达BIM 钢结构算量（GJG2018）是一款专业、极致的三维算量软件。它将三维建模与二维平面完美结合，基于BIM 技术的全新应用，突破性解决了钢结构造型复杂、节点多变等核心技术难题，使得整个算量过程轻便化，真正做到了建模快、报表全、算量巧的全方位考量。

（1）可视化

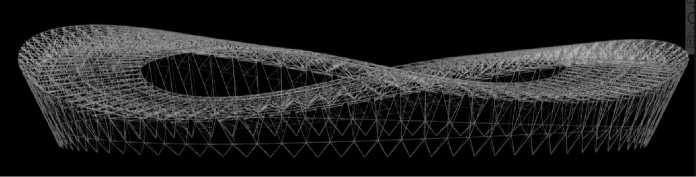

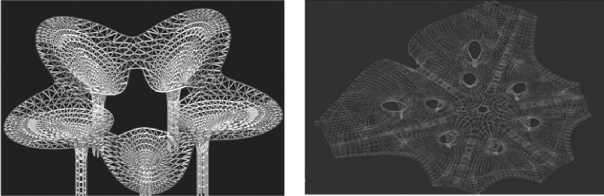

基于BIM 模型算量，所见即所得，使算量、查量、核量、对量更简单（附图2.1、附图2.2）。

附图2.1

附图2.2

（2）快

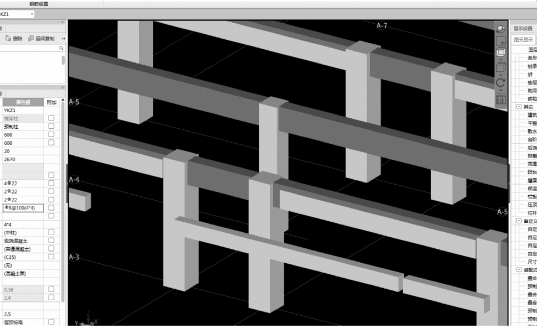

GJG2018 软件智能匹配、快速创建节点；参数化布置功能快速创建构件；强大的CAD 识别功能，快速建模；时时计算，时时看量，瞬间汇总，快速提量，自动计算防腐防火涂料面积（附图2.3）。

附图2.3

（3）准

计算规则覆盖全国地区定额和清单规则，并涵盖业务常规计算方法；异形钢板、切边切肢、孔洞、翼缘增加焊接切割量、防腐防火涂料、楼板面板计算。

（4）全

①软件涵盖全国所有地区定额规则、清单规则，并实时更新。

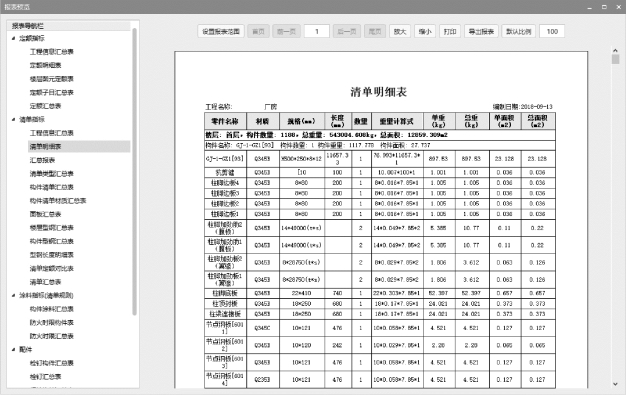

②软件涵盖定额、清单各类报表样式，满足出量需求（附图2.4）。

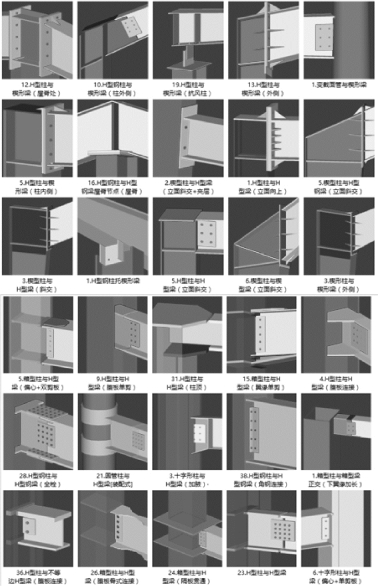

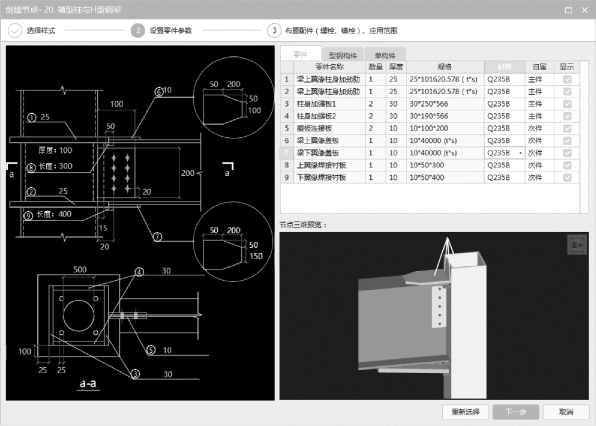

③软件内置1000 多个参数化节点、细部，满足用户需求（附图2.5）。

④覆盖所有门式钢架厂房构件参数化布置。

附图2.4

附图2.5
