三、任务实施

三、任务实施

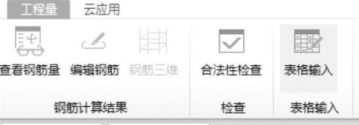

①如图10.1 所示，切换到“工程量”选项卡，单击“表格输入”。

②在表格输入中，单击“构件”新建构件，修改名称为“阳角放射筋”，输入构件数量，单击“确定”按钮，如图10.2 所示。

③在直接输入的界面“筋号”中输入“放射筋1”，在“直径”中选择相应的直径（如16），选择“钢筋级别”。

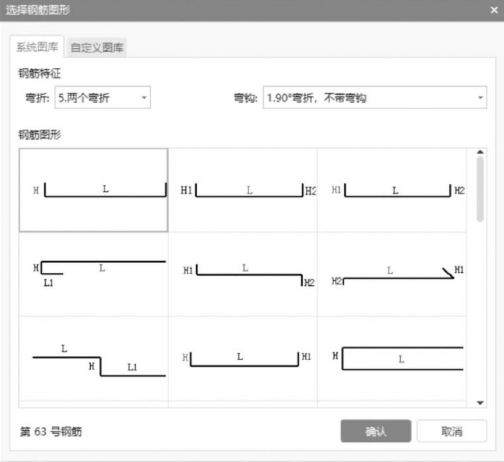

④如图10.3 所示，选择图号，根据放射筋的形式选择相应的钢筋形式，如选择“两个弯折”，弯钩选择“90°弯折，不带弯钩”，选择图号完毕后单击“确定”按钮。

图10.1

图10.2

图10.3

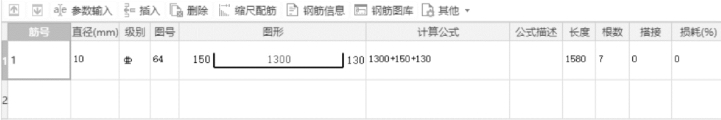

⑤根据图集16G101—1 第112 页中“悬挑板阳角放射筋Ces 构造”，在直接输入的界面中输入“图形”钢筋尺寸，如图10.4 所示。软件会自动给出计算公式和长度，用户可以在“根数”中输入这种钢筋的根数。

采用同样的方法可以进行其他形状的钢筋输入，并计算钢筋工程量。

图10.4
