三、任务实施

三、任务实施

1）图纸分析

①分析结施-02，可以得到地下室墙体剪力墙信息。

②分析结施-05，可得到连梁信息，连梁是剪力墙的一部分。

③分析结施-02，剪力墙顶部有暗梁。

2）清单、定额计算规则的学习

（1）清单计算规则

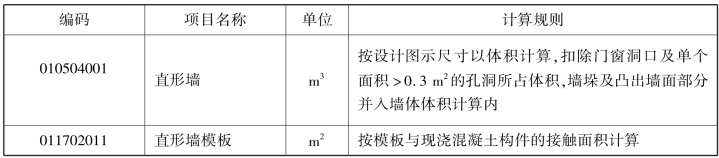

混凝土墙清单计算规则，见表6.2。

表6.2　混凝土墙清单计算规则

（2）定额计算规则

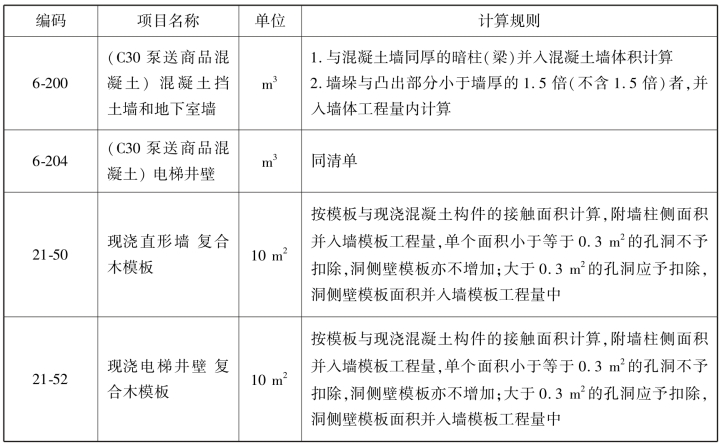

混凝土墙定额计算规则，见表6.3。

表6.3　混凝土墙定额计算规则

3）属性定义

（1）剪力墙的属性定义

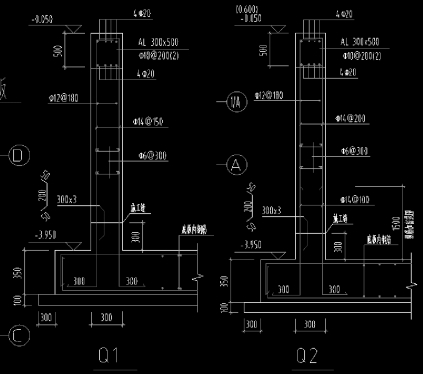

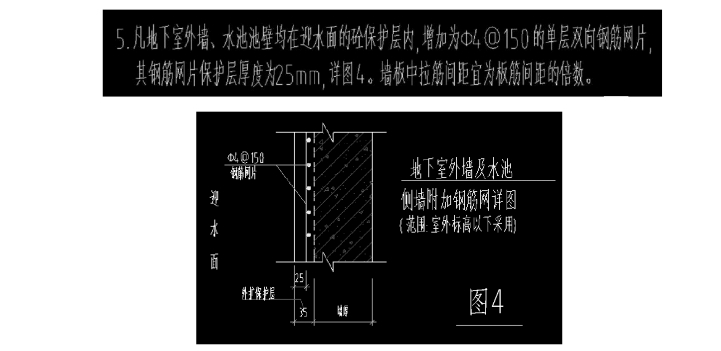

①分析结施-02 可知，Q1 的相关信息如图6.3 和图6.4 所示。

图6.3

图6.4

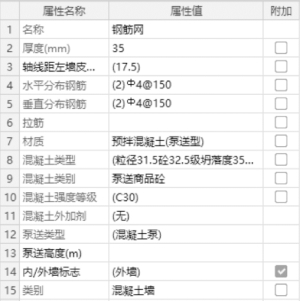

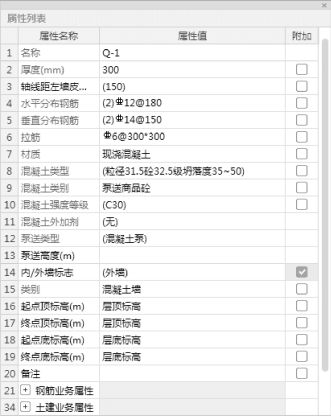

②新建外墙。在导航树中选择“墙”→“剪力墙”，在“构件列表”中单击“新建”→“新建外墙”，进入墙的属性定义界面，如图6.5—图6.8 所示。

图6.5

图6.6

图6.7

图6.8

（2）连梁的属性定义

连梁在结施-05 中，其属性信息如图6.9 和图6.10 所示。

图6.9

图6.10

（3）暗梁的属性定义

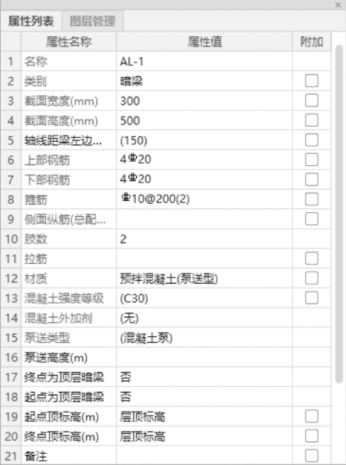

暗梁信息在结施-02 图纸中，属性定义如图6.11 所示。

图6.11

4）做法套用

Q-1，Q-1-1，Q-2 做法套用相同，如图6.12 所示。

图6.12

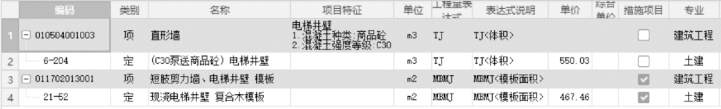

Q-3 做法套用，如图6.13 所示。

图6.13

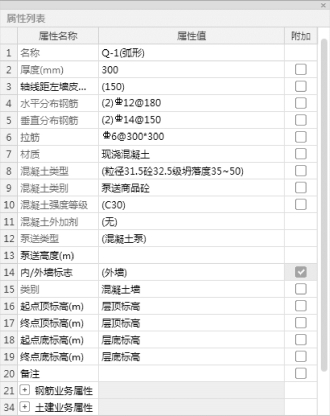

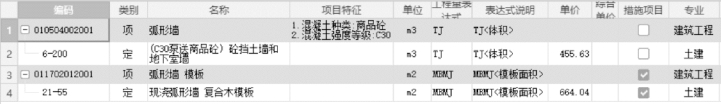

Q-1（弧形）做法套用，如图6.14 所示。

图6.14

5）画法讲解

①用直线功能绘制即可，操作方法同首层。

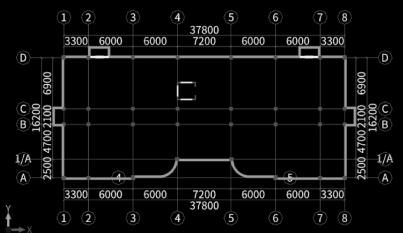

②偏移，方法同首层。完成后如图6.15 所示。

图6.15

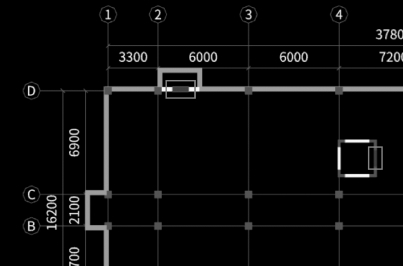

在相应位置用直线功能绘制即可，完成后如图6.16 所示。

图6.16
