3.6.1 门窗、洞口、壁龛的工程量计算

3.6.1 门窗、洞口、壁龛的工程量计算

通过本小节的学习,你将能够:

(1)定义门窗洞口;

(2)绘制门窗图元;

(3)统计本层门窗的工程量。

一、任务说明

①完成首层门窗、洞口的属性定义、做法套用及图元绘制。

②使用精确和智能布置绘制门窗。

③汇总计算,统计本层门窗的工程量。

二、任务分析

①首层门窗的尺寸种类有多少?影响门窗位置的离地高度如何设置?门窗在墙中是如何定位的?

②门窗的清单与定额如何匹配?

③不精确布置门窗有可能影响哪些项目的工程量?

三、任务实施

1)分析图纸

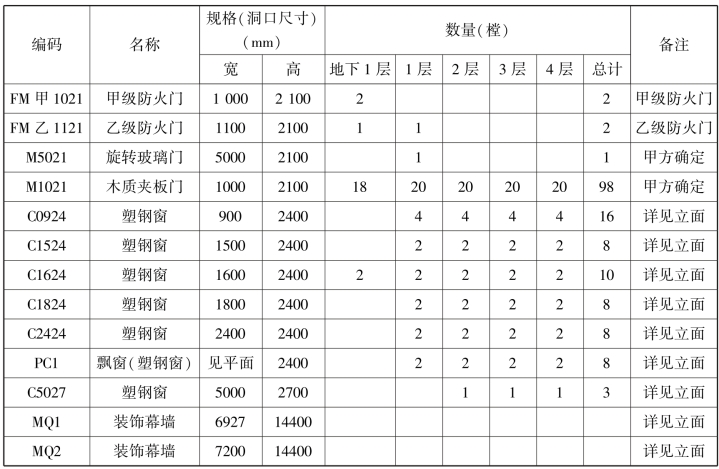

分析图纸建施-01、建施-03、建施-09 至建施-10,可以得到门窗的信息,见表3.26。

表3.26 门窗表

2)门窗清单、定额计算规则学习

(1)清单计算规则学习

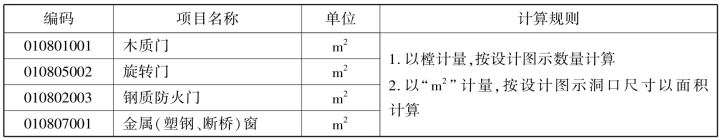

门窗清单计算规则,见表3.27。

表3.27 门窗清单计算规则

(2)定额计算规则学习

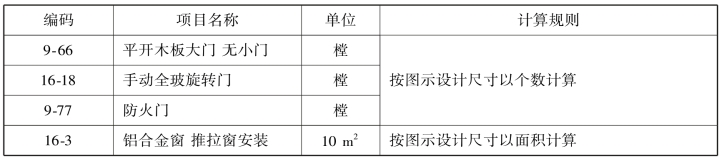

门窗定额计算规则,见表3.28。

表3.28 门窗定额计算规则

3)门窗的属性定义

(1)门的属性定义

在导航树中单击“门窗洞”→“门”。在“构件列表”中选择“新建”→“新建矩形门”,在属性编辑框中输入相应的属性值。

①洞口宽度、洞口高度:从门窗表中可以直接得到属性值。

②框厚:输入门实际的框厚尺寸,对墙面块料面积的计算有影响,本工程输入“60”。

③立樘距离:门框中心线与墙中心间的距离,默认为“0”。如果门框中心线在墙中心线左边,该值为负,否则为正。

④框左右扣尺寸、框上下扣尺寸:如果计算规则要求门窗按框外围面积计算,输入框扣尺寸。

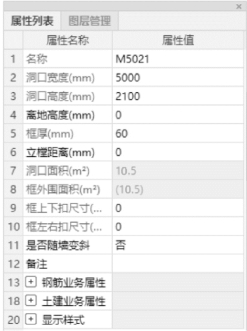

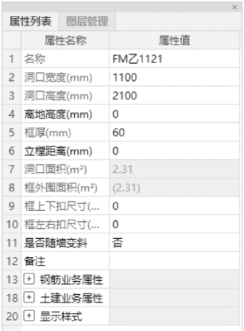

M1021,M5021 和FM乙 1121 的属性值,如图3.113—图3.115 所示。

图3.113

图3.114

图3.115

(2)窗的属性定义

在导航树中选择“门窗洞”→“窗”,在“构件列表”中选择“新建”→“新建矩形窗”,新建“矩形窗C0924”。

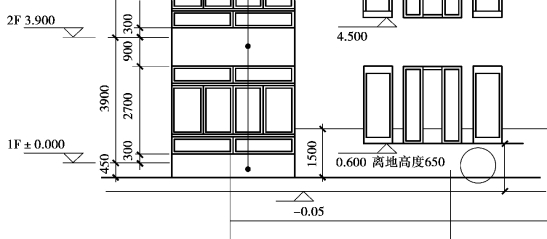

注意:窗离地高度=50 mm+600 mm=650 mm(相对结构标高-0.050 m 而言),如图3.116所示。

图3.116

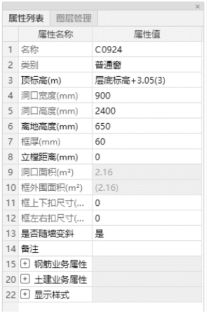

窗的属性值,如图3.117 所示。

图3.117

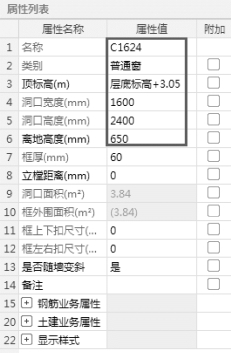

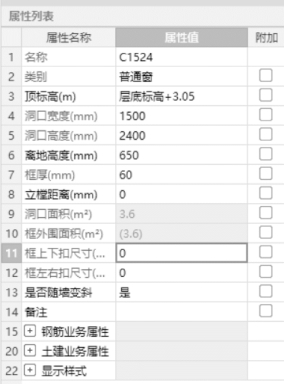

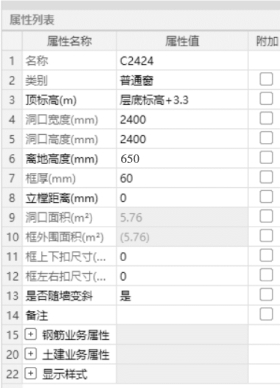

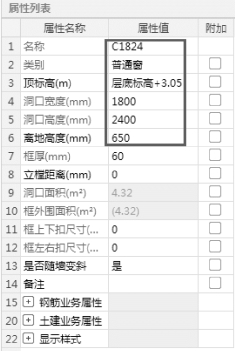

其他窗可通过“复制”定义,并修改名称和洞口宽度,如图3.118 至图3.121 所示。

4)门窗做法套用

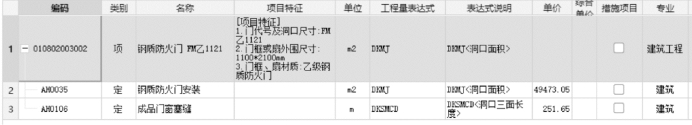

M1021 做法套用如图3.122 所示,M5021 做法套用如图3.123 所示,FM乙1121 做法套用如图3.124 所示,C0924 做法套用如图3.125 所示,其他几个窗做法套用同C0924。

5)门窗洞口的画法讲解

门窗洞构件属于墙的附属构件,也就是说,门窗洞构件必须绘制在墙上。

(1)门的绘制

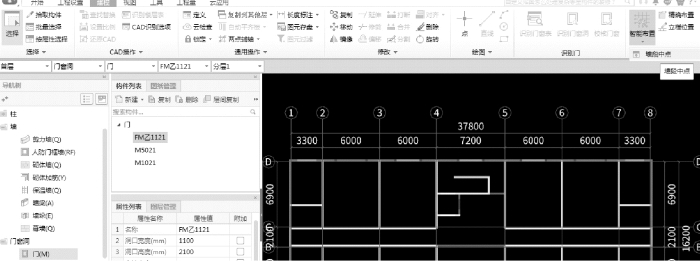

①智能布置:若门窗正好位于墙段中点,则可使用“智能布置-墙段中点”的命令,如图3.126所示。

图3.118

图3.119

图3.120

图3.121

图3.122

图3.123

图3.124

图3.125

图3.126

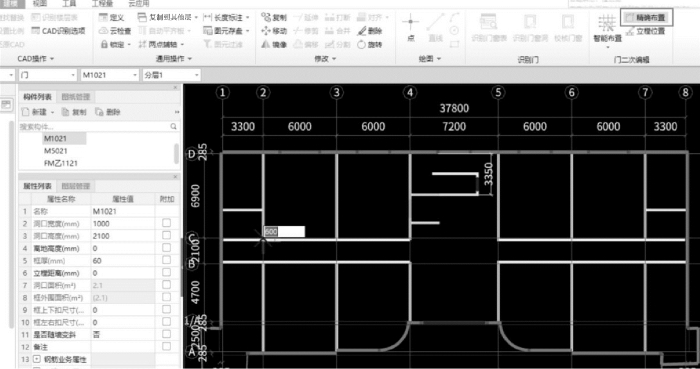

②精确布置:当门窗紧邻柱等构件布置时,考虑其上过梁与旁边的柱、墙扣减关系,则需要使用“精确布置”命令,对这些门窗精确定位。以②轴Ⓒ轴交界处的M1021 为例,左键选择②轴Ⓒ轴交界处,在输入框中输入偏移值:600,回车,如图3.127 所示。

图3.127

③“Tab”:若发现方向错误,可利用“Tab”键交换左右输入框,如图3.128 所示。

图3.128

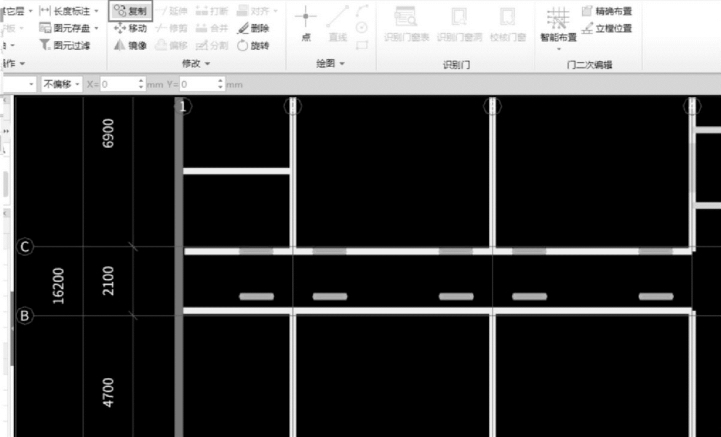

④复制:可利用“复制”命令,快速完成建模,如图3.129 所示。

图3.129

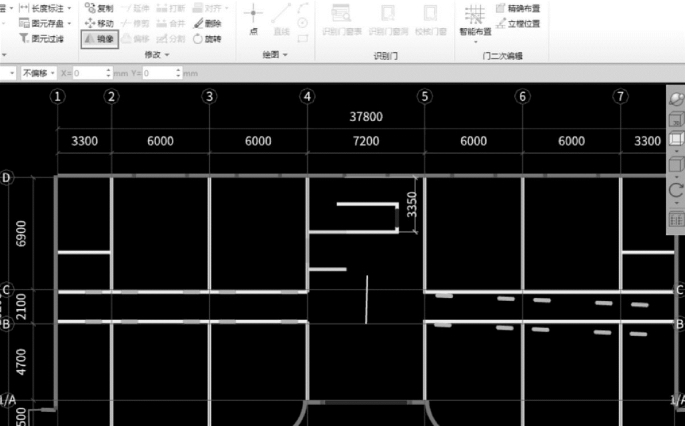

⑤镜像:可利用“镜像”命令,快速完成建模,如图3.130 所示。

(2)窗的绘制

①“点”绘制。若对门窗位置要求不是很精确,直接采用“点”命令绘制即可。在使用“点”命令绘制时,软件默认开启动态输入的数值框,可直接输入一边距墙端头的距离,或通过“Tab”键切换输入框,如图3.131 所示。

图3.130

图3.131

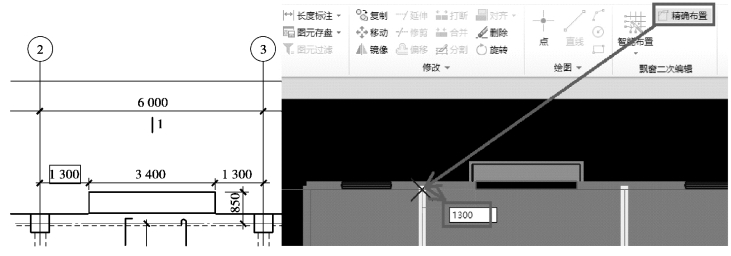

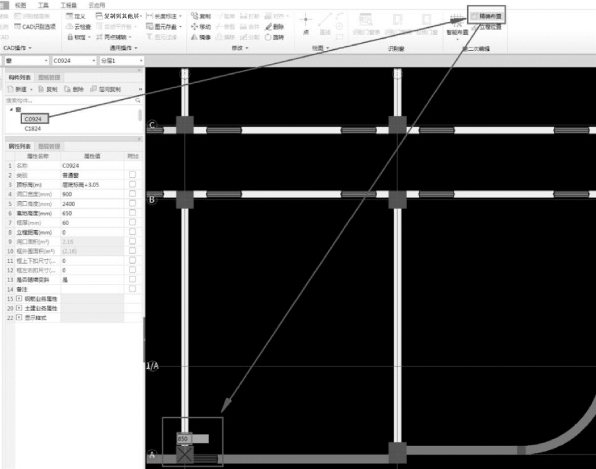

②精确布置:以Ⓐ、②~③轴线的C0924 为例,用鼠标左键单击Ⓐ轴和②轴交点,输入“850”,然后按“Enter”键即可。其他操作方法类似,如图3.132 所示。

图3.132

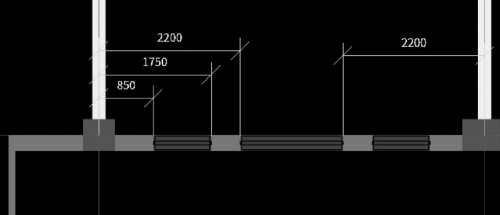

③长度标注:可利用“长度标注”命令,检查门窗布置的位置是否正确,如图3.133 所示。

图3.133

④镜像:可利用“镜像”命令,快速完成建模。

6)阳台处转角窗的属性定义和绘制

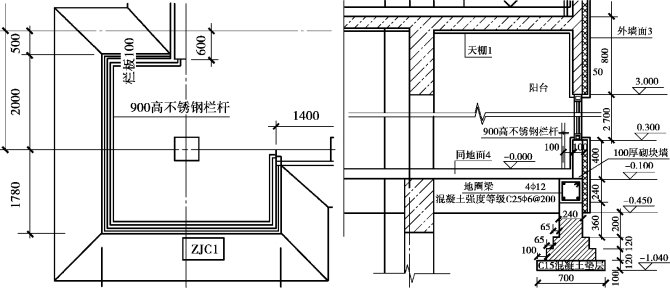

①识图:根据图纸建施-04 和建施-12 中的①号大样图,可以查看阳台处转角窗的位置及标高等信息。如顶标高:3.00,底标高:0.300,如图3.134 所示。

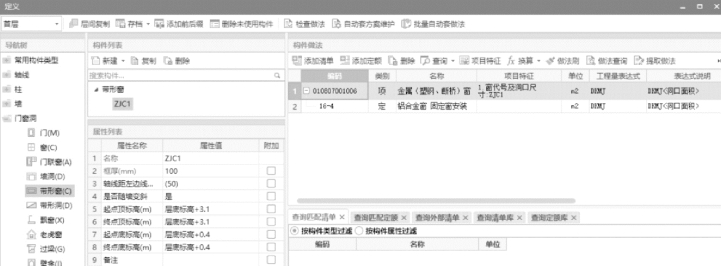

②转角窗的属性定义及做法套用如图3.135 所示(在软件中需要考虑建筑与结构标高相差0.050)。

③绘图:选择“智能布置”→“墙”,拉框选择转角窗下的墙体,如图3.136 所示。

图3.134

图3.135

图3.136

7)飘窗的属性定义和绘制

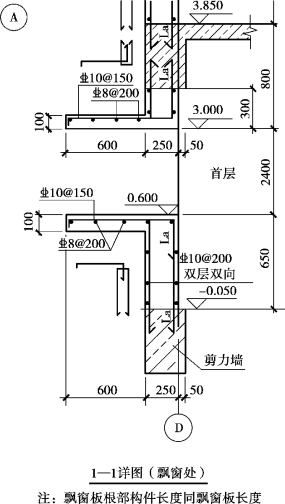

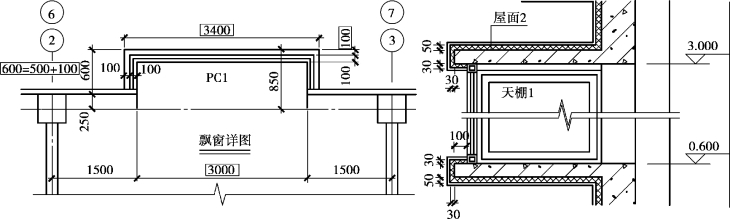

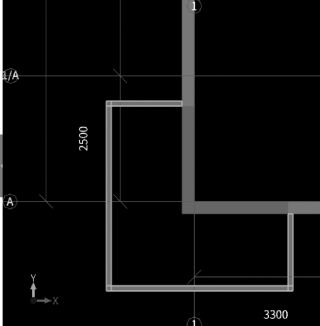

①识图:建施-04 和建施-01 中的②号大样图,可以查看飘窗的位置及标高等信息,如图3.137 所示。飘窗钢筋信息见结施-10 中1—1 详图,如图3.138 所示。

图3.137

图3.138

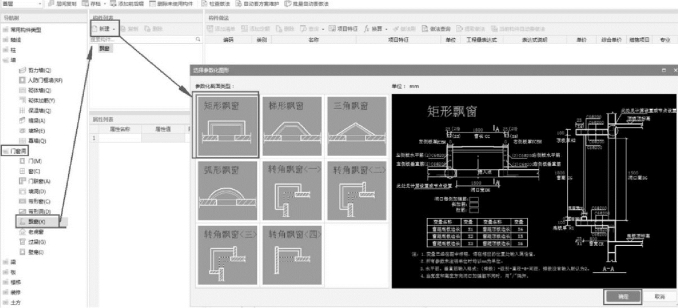

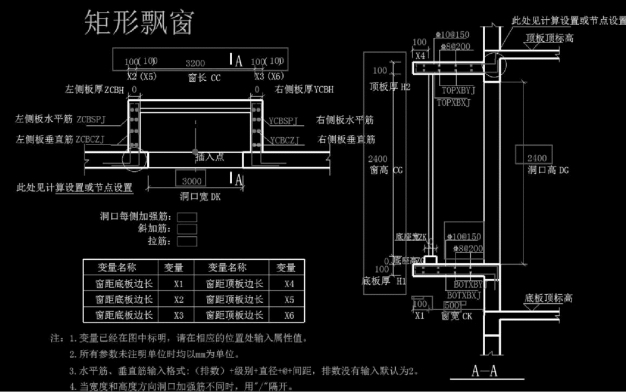

②定义飘窗:如图3.139 所示。

修改相关属性值,如图3.140 所示。

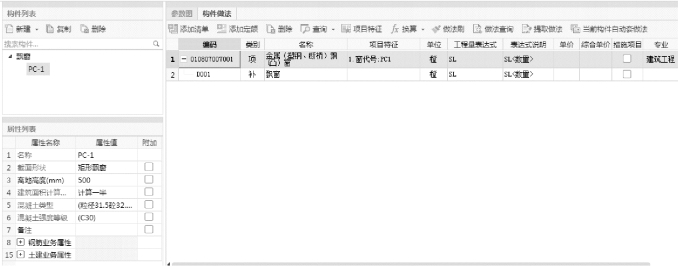

③做法套用:如图3.141 所示。

④绘制。采用精确布置方法,如图3.142 所示。

建施-04 中右侧飘窗操作方法相同,也可使用“镜像”命令完成绘制。

图3.139

图3.140

图3.141

图3.142

四、任务结果

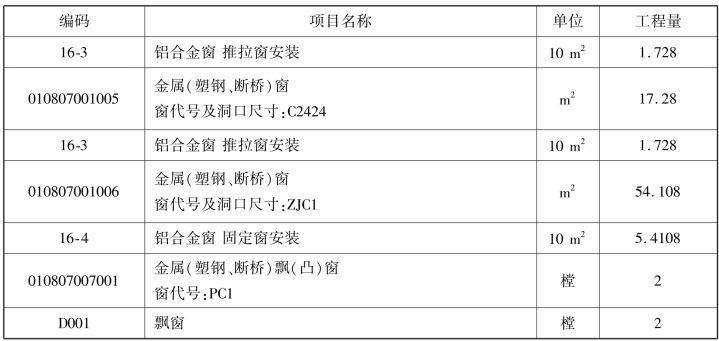

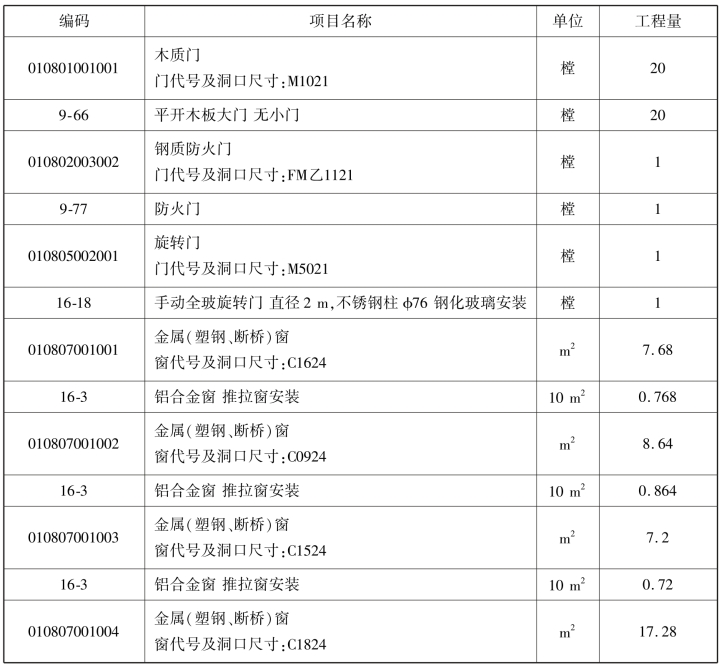

汇总计算,首层门窗清单定额工程量见表3.29。

表3.29 首层门窗清单定额工程量

续表

问题思考

在什么情况下需要对门、窗进行精确定位?
