12.3.2 CAD 识别选项
通过本小节的学习，你将能够：
进行CAD 识别选项的设置。
一、任务说明
在“CAD 识别选项”中完成柱、墙、门窗洞、梁和板钢筋的设置。
二、任务分析
在识别构件前，先进行“CAD 识别选项”的设置，单击“建模”选项卡，选择“CAD 操作”面板中“CAD 识别选项”，如图12.10 所示。会弹出如图12.11 所示对话框。
图12.10

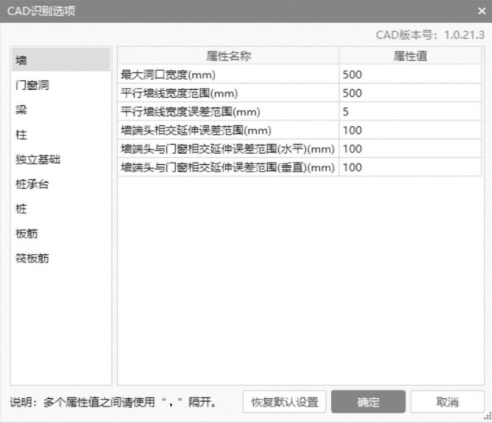

图12.11
三、任务实施
在“CAD 识别选项”对话框中，可以设置识别过程中的各个构件属性，每一列属性所表示的含义都在对话框左下角进行描述。
“CAD 识别选项”设置的正确与否关系后期识别构件的准确率，需要准确进行设置。
