3.7.2　表格输入法计算楼梯梯板钢筋工程量

3.7.2　表格输入法计算楼梯梯板钢筋工程量

通过本小节的学习，你将能够：

正确运用表格输入法计算钢筋工程量。

一、任务说明

在表格输入中运用参数输入法完成首层楼梯的钢筋量计算。

二、任务分析

以首层1 号楼梯为例，分析结施-13 及建施-13，读取梯板的相关信息，如梯板厚度、钢筋信息及梯梁信息等。

三、任务实施

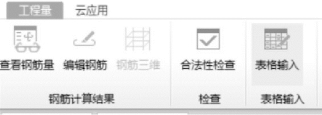

①如图3.167 所示，切换到“工程量”选项卡，单击“表格输入”。

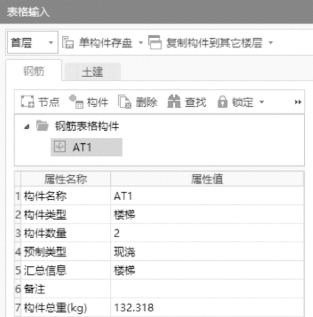

②在“表格输入”界面单击“构件”，添加构件“AT1”，根据图纸信息，输入AT1 的相关属性信息，如图3.168 所示。

图3.167

图3.168

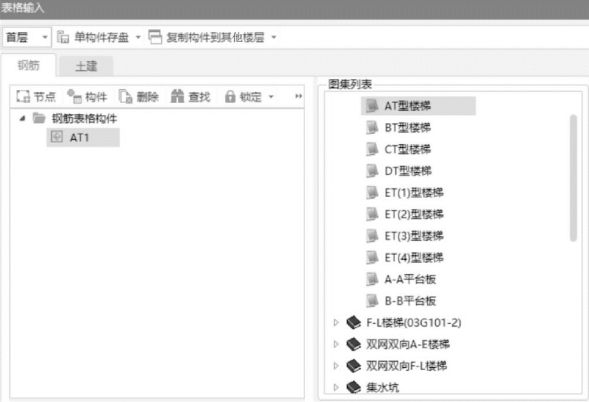

③新建构件后，单击“参数输入”，在弹出的“图集列表”中，选择相应的楼梯类型，如图3.169 所示，以AT 型楼梯为例。

图3.169

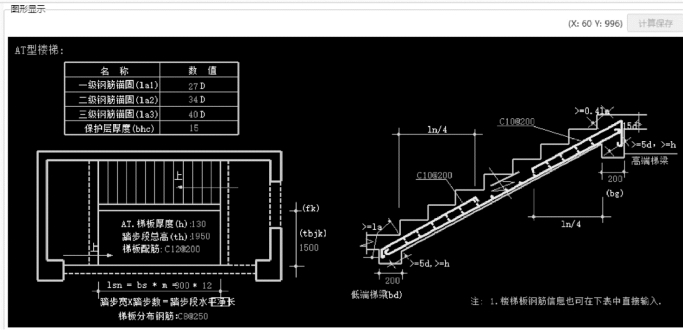

④在右侧的图形显示图中，根据结施-13 和建施-13 修改钢筋信息和截面信息，如图3.170所示。输入完毕后，选择“计算保存”。

图3.170

⑤以上建立的是梯段钢筋，还有平台板的钢筋没有输入。平台板的输入有两种方法：一种方法适用于没有建立板的情况，先在图3.165 中选择新建A—A 平台板或者B—B 平台板，再输入相应钢筋信息。另一种方法适用于已建立板的情况，按照本书3.4 节中讲解的方法，输入相应钢筋信息即可。

四、任务结果

单击“工程量”→“查看报表”，选择“钢筋报表量”中的表格，即可查看钢筋汇总或者明细表。任务结果参考第10 章表10.1 输入。

问题思考

参数化楼梯中的钢筋是否包括梯梁中的钢筋？
