三、任务实施
1）分析图纸
①分析结施-03 可知，本工程为独立基础，混凝土强度等级为C30，独立基础顶标高为止水板顶标高（-3.95 m）。
②分析结施-03 可知，基础部分的止水板的厚度为350 mm，止水板采用筏板基础进行处理。
③分析结施-03 可知，本工程基础垫层为100 mm 厚的混凝土，顶标高为基础底标高，出边距离为100 mm。
2）清单、定额计算规则学习
（1）清单计算规则学习

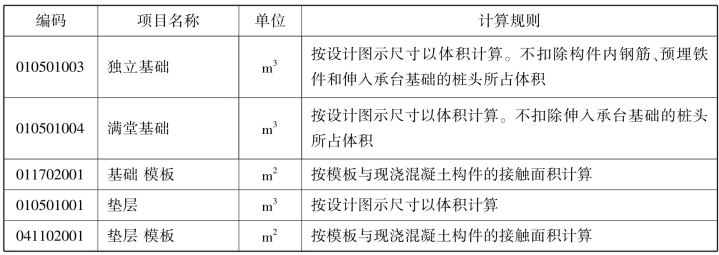

独立基础、止水板、垫层清单计算规则，见表7.1。
表7.1 独立基础、止水板、垫层清单计算规则
（2）定额计算规则学习

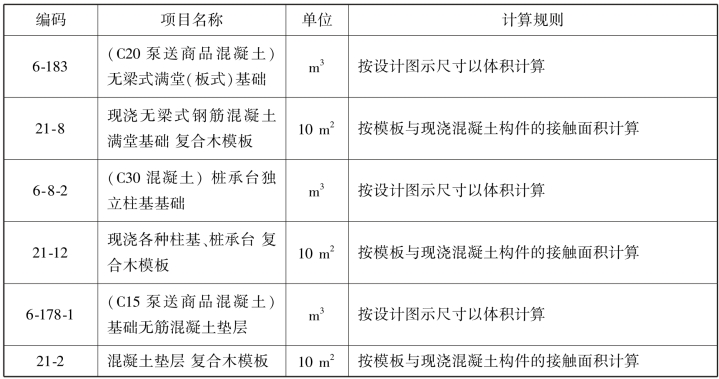

独立基础、止水板、垫层定额计算规则，见表7.2。
表7.2 独立基础、止水板、垫层定额计算规则
3）构件属性定义
（1）独立基础属性定义

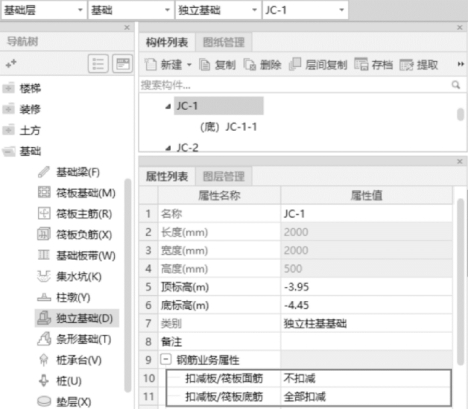

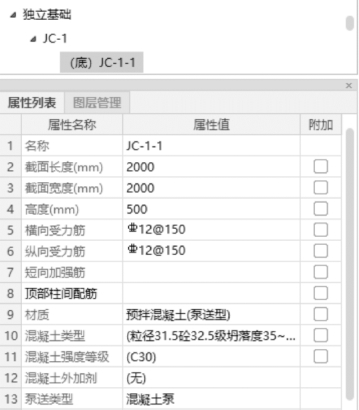

下面以JC-1 为例，介绍独立基础属性定义。单击导航树中“基础”→“独立基础”，选择“新建”→“新建独立基础”，单击鼠标右键，选择“新建矩形独立基础单元”，如图7.1 所示。其属性定义如图7.2 所示。
图7.1
图7.2
（2）止水板属性定义

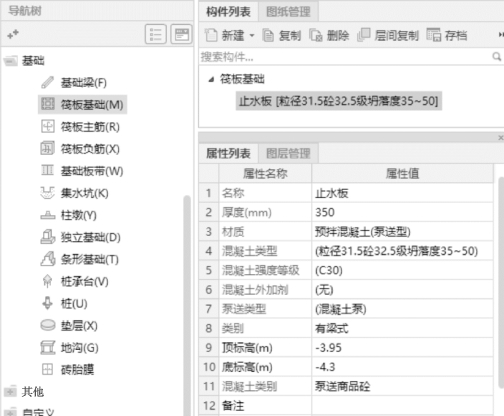

单击导航树中“基础”→“筏板基础”，选择“新建”→“新建筏板基础”，修改其名称为止水板，其属性如图7.3 所示。
（3）垫层属性定义

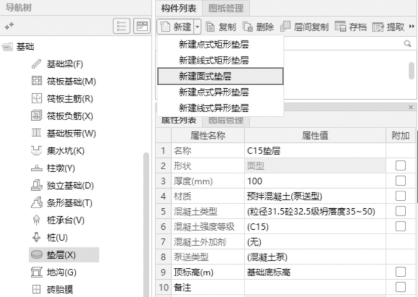

单击导航树中“基础”→“垫层”，选择“新建”→“新建面式垫层”，垫层的属性定义，如图7.4 所示。
图7.3
图7.4
4）做法套用
（1）独立基础
独立基础JC-1-1 的做法套用，如图7.5 所示。其他独立基础清单的做法套用相同。可采用做法刷功能完成所有独立基础的做法套用，如图7.6 所示。
图7.5
图7.6
（2）止水板

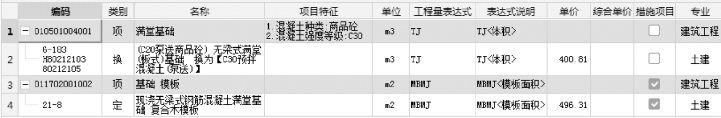

止水板的做法套用，如图7.7 所示。
图7.7
（3）垫层

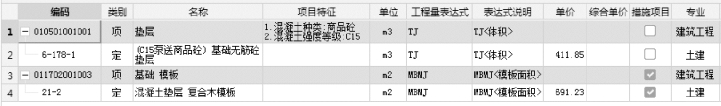

垫层的做法套用，如图7.8 所示。
图7.8
5）画法讲解
（1）独立基础
以“点”或者“智能布置-柱”命令布置独立基础。
（2）筏板基础

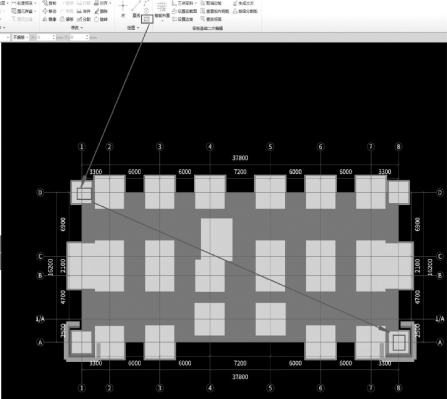

①止水板用“矩形”命令绘制，用鼠标左键单击①/Ⓓ轴交点，再次单击⑧/Ⓐ轴交点，如图7.9 所示。
图7.9

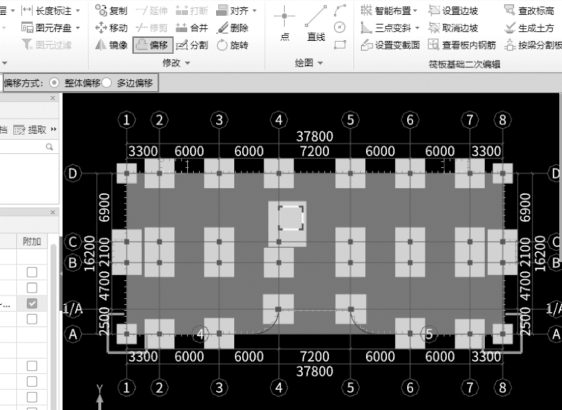

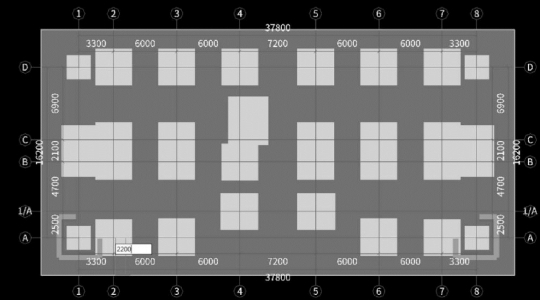

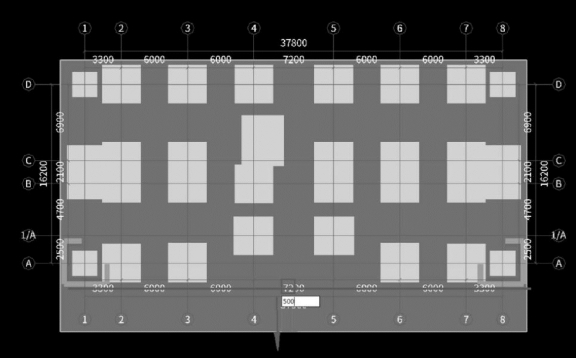

②由结施-02 可知，止水板左右侧外边线距轴线尺寸为2200 mm，上下侧外边线距轴线尺寸为2700 mm。单击“偏移”命令，默认偏移方式为“整体偏移”，选中止水板，鼠标移动至止水板的外侧输入2200 mm，按回车键；再次单击“偏移”命令，修改偏移方式为“多边偏移”，选中止水板，单边偏移尺寸500 mm，即可完成止水板的绘制。如图7.10—图7.12 所示。在独立基础JC-7 处是没有止水板的，用“分割”命令沿着独立基础的边线分割即可完成。
图7.10
图7.11
图7.12

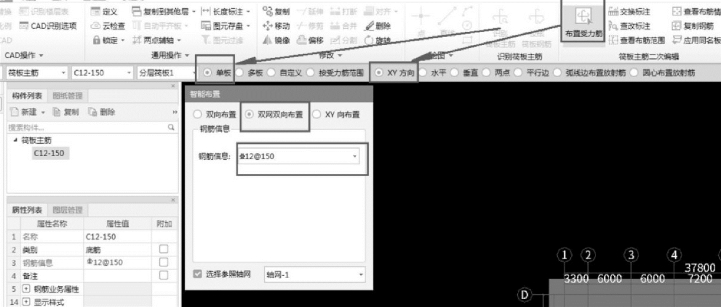

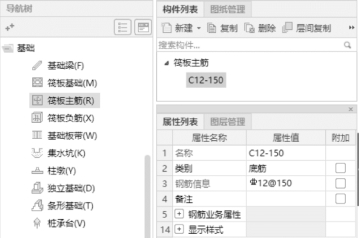

止水板内的钢筋绘制方法同板钢筋。新建筏板主筋，修改钢筋信息如图7.13 和图7.14所示。用鼠标左键单击止水板即可完成钢筋布置。
图7.13
图7.14
③垫层在独立基础下方，属于面式构件，选择“智能布置”→“独立基础”，在弹出的对话框中输入出边距离“100 mm”，单击“确定”按钮，框选独立基础，即可完成垫层的布置。在止水板下的垫层绘制方法同独立基础下方垫层，输入出边距离“300 mm”。
