三、任务实施

三、任务实施

1）分析图纸

（1）分析框架柱

分析结施-04，四层和三层的框架柱信息是相同的。

（2）分析框架梁

分析结施-08，四层框架梁为屋面框架梁。

（3）分析板

分析结施-12，④～⑤轴Ⓒ～Ⓓ轴的板构件和板钢筋信息与其他层不同。

（4）分析墙

分析建施-06、建施-07，四层砌体与三层砌体基本相同。

（5）分析门窗

分析建施-06、建施-07，四层门窗与三层门窗基本相同。

2）画法讲解

（1）从其他楼层复制图元

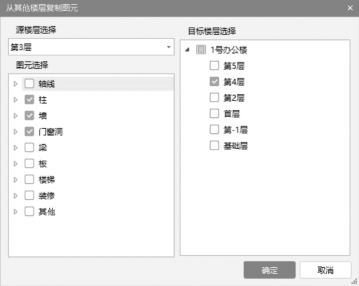

在四层，选择“从其他楼层复制图元”，源楼层选择“第3 层”，图元选择“柱、墙、门窗洞”，目标楼层选择“第4 层”，单击“确定”按钮，如图5.1 所示。

图5.1

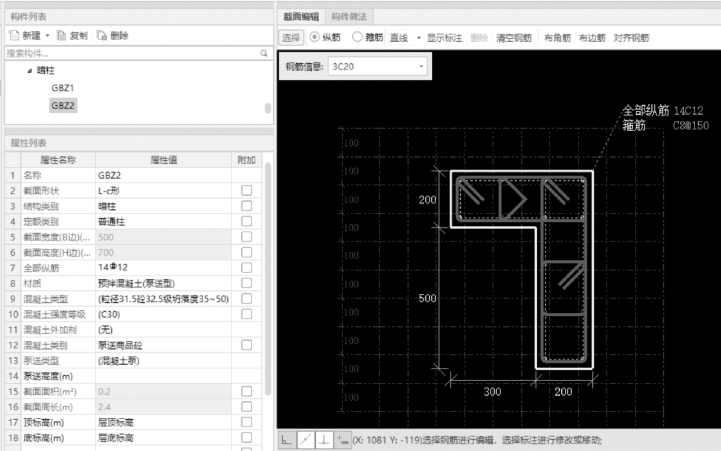

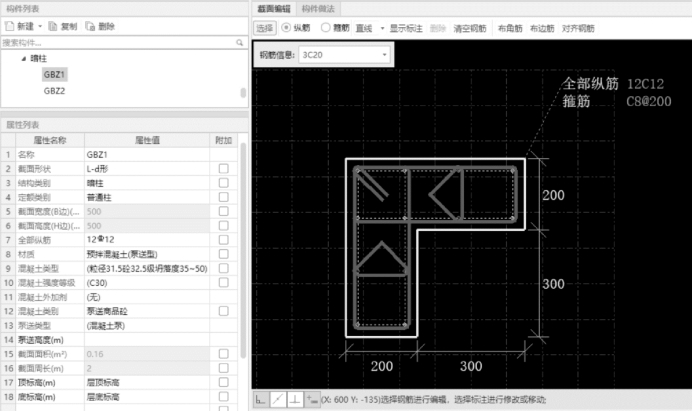

将三层柱复制到四层，其中GBZ1 和GBZ2 信息修改如图5.2 和图5.3 所示。

图5.2

图5.3

（2）四层梁的属性定义

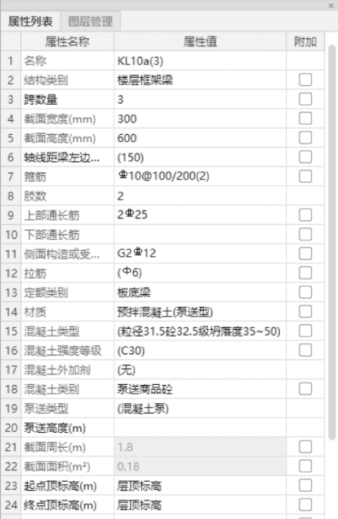

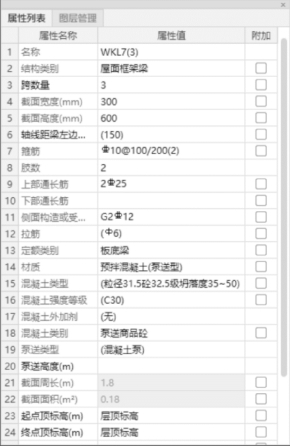

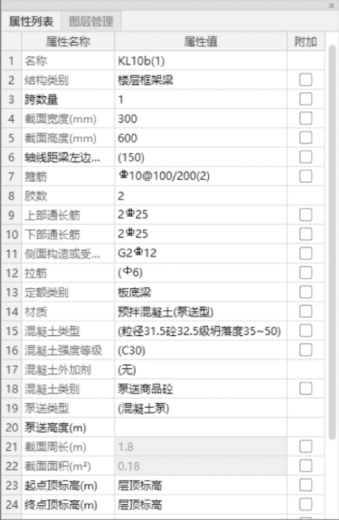

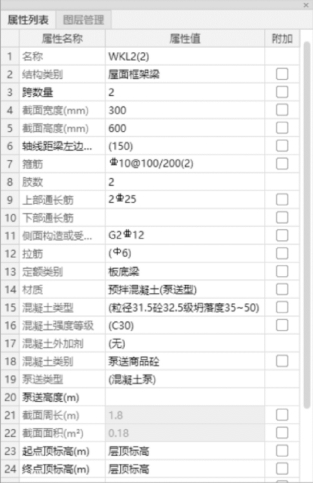

四层梁为屋面框架梁，其属性定义如图5.4—图5.15 所示。

图5.4

图5.5

图5.6

图5.7

图5.8

图5.9

图5.10

图5.11

图5.12

图5.13

图5.14

图5.15

四层梁的绘制方法同首层梁。板和板钢筋的绘制方法同首层。用层间复制的方法，把第3 层的墙、门窗洞口复制到第4 层。

所有构件要添加清单和定额。方法同首层。

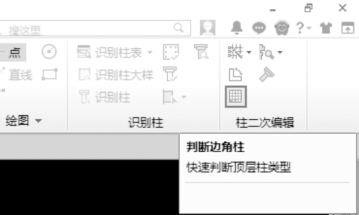

特别注意，与其他层不同的是，顶层柱要“判断边角柱”。在“柱二次编辑”面板中单击“判别边角柱”按钮，则软件自动“判别边角柱”，如图5.16 所示。

图5.16
