三、任务实施

三、任务实施

1）分析图纸

分析结施-02 可知，本工程独立基础JC-7 的土方属于基坑土方，止水板的土方为大开挖土方。依据定额可知，挖土方有工作面300 mm，根据挖土深度需要放坡，放坡土方增量按照定额规定计算。

2）清单、定额计算规则学习

（1）清单计算规则学习

土方清单计算规则，见表7.4。

表7.4　土方清单计算规则

（2）定额计算规则学习

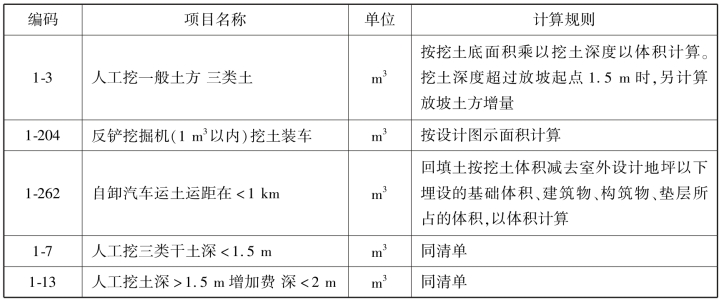

土方定额计算规则，见表7.5。

表7.5　土方定额计算规则

3）土方属性定义和绘制

（1）基坑土方绘制

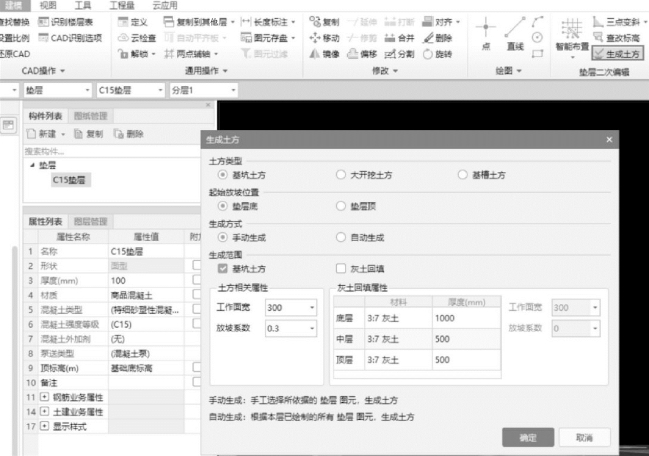

用反建构件法，在垫层界面单击“生成土方”，如图7.17 所示。

选择JC-7 下方的垫层，单击鼠标右键，即可完成基坑土方的定义和绘制。

图7.17

（2）挖一般土方绘制

在筏板基础定义界面，选择“生成土方”，如图7.18 所示。

图7.18

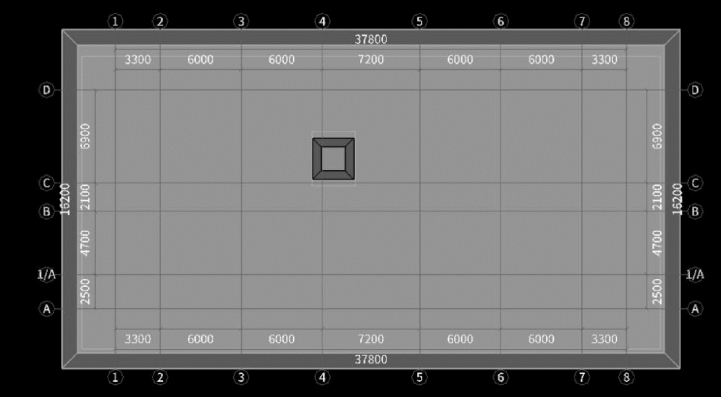

用鼠标左键选择止水板，单击鼠标右键，即可完成大开挖土方的定义和绘制，如图7.19所示。

图7.19

4）土方做法套用

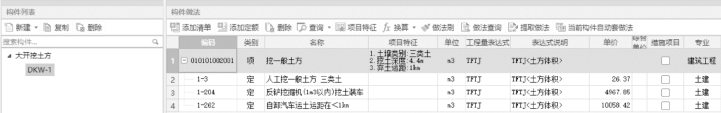

大开挖、基坑土方做法套用，如图7.20 和图7.21 所示。

图7.20

图7.21
