1）查看钢筋工程梁计算结果

前面讲述的柱和剪力墙构件，属于竖向构件。竖向构件在上下层没有绘制完全时，无法正确计算搭接和锚固，因此前述内容没有涉及构件图元钢筋计算结果的查看。对于梁这类水平构件，本层相关图元绘制完毕，就可以正确地计算钢筋量，并查看计算结果。

首先，选择“工程量”选项卡下的“汇总计算”，选择要计算的层进行钢筋量的计算，然后就可以选择计算完毕的构件进行计算结果的查看。

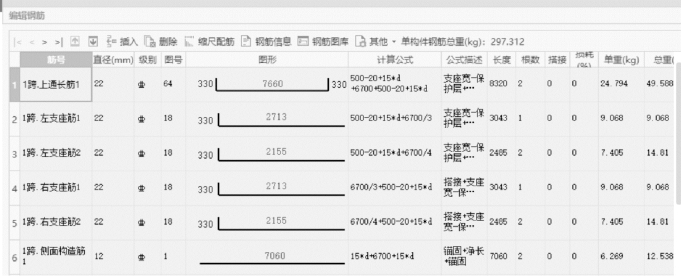

①通过“编辑钢筋”查看每根钢筋的详细信息：以KL4 为例，选中KL4，单击“钢筋计算结果”面板下的“编辑钢筋”。

如图3.77 所示，钢筋显示顺序为按跨逐个显示。“筋号”对应到具体钢筋；“图号”是软件对每一种钢筋形状的编号。“计算公式”和“公式描述”是对每根钢筋的计算过程进行描述，方便查量和对量；“搭接”是指单根钢筋超过定尺长度之后所需要的接长度和接头个数。

“编辑钢筋”中的数据还可以进行编辑，可根据需要对钢筋的信息进行修改，然后锁定该构件。

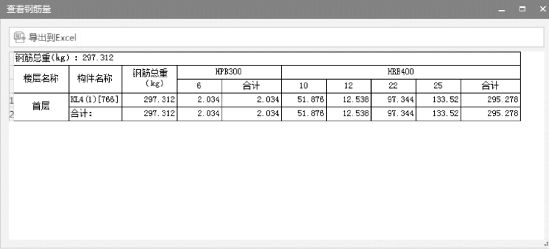

②单击“钢筋计算结果”面板下的“查看钢筋量”，拉框选择或者点选需要查看的图元。软件可以一次性显示多个图元的计算结果，如图3.78 所示。

图3.77

图3.78

图中显示构件的钢筋量，可按不同的钢筋类别和直径列出，并可对选择的多个图元的钢筋量进行合计。

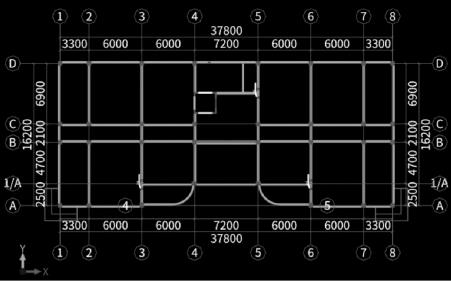

用直线、三点画弧、对齐、镜像等方法将KL1 ～KL10b，以及非框架梁L1 按图纸要求绘制。绘制完成后，如图3.79 所示。

图3.79

2）查看土建工程梁计算结果

汇总计算，首层梁清单定额工程量见表3.15。

表3.15　首层梁清单定额工程量

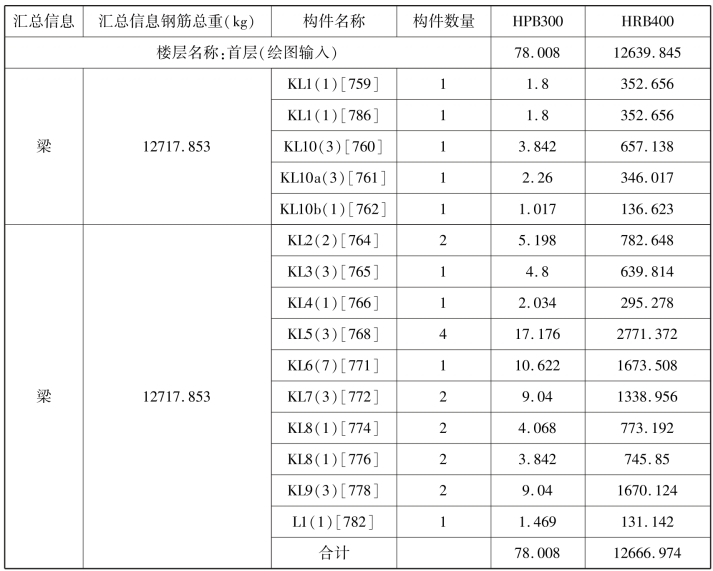

汇总计算，首层梁钢筋工程量见表3.16。

表3.16　首层梁钢筋工程量
