3.7.1 楼梯的定义和绘制
通过本小节的学习，你将能够：
（1）分析整体楼梯包含的内容；
（2）定义参数化楼梯；
（3）绘制参数化楼梯；
（4）统计各层楼梯的土建工程量。
一、任务说明
①使用参数化楼梯来完成楼梯的属性定义及做法套用。
②汇总计算，统计楼梯的工程量。
二、任务分析
①楼梯由哪些构件组成？每一构件对应哪些工作内容？做法如何套用？
②如何正确地编辑楼梯各构件的工程量表达式？
三、任务实施
1）分析图纸
分析图纸建施-13、结施-13 及各层平面图可知，本工程有一部楼梯，即位于④～⑤轴与Ⓒ～Ⓓ轴间的楼梯。楼梯从负一层开始到第三层。
依据定额计算规则，可知楼梯按照水平投影面积计算混凝土和模板面积；通过分析图纸可知，TZ1 工程量不包含在整体楼梯中，需单独计算。
2）清单、定额计算规则学习

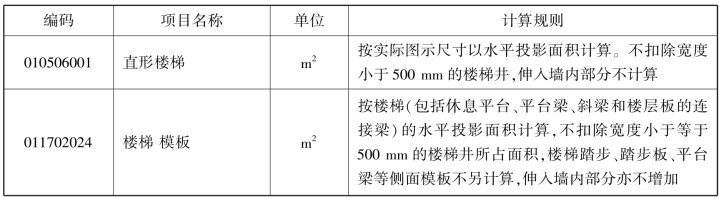

（1）清单计算规则
楼梯清单计算规则，见表3.33。
表3.33 楼梯清单计算规则
（2）定额计算规则

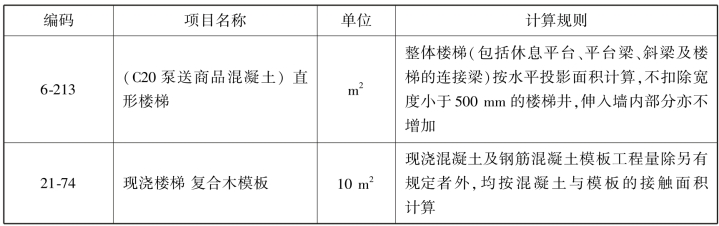

楼梯定额计算规则，见表3.34。
表3.34 楼梯定额计算规则
3）楼梯属性定义
楼梯是按水平投影面积计算的，因此可以按照水平投影面积布置，也可绘制参数化楼梯或者组合楼梯。特别需要注意的是，如果需要计算楼梯装修的工程量，应建立参数化楼梯或者组合楼梯，在此先介绍参数化楼梯的绘制方法。
（1）新建楼梯
由图纸可知，本工程楼梯为直形双跑楼梯。在导航树中选择“楼梯”→“楼梯”，在构件列表中单击“新建”→“新建参数化楼梯”，如图3.159 所示。在弹出的窗口左侧选择“标准双跑1”，同时按照结施-13 更改右侧窗口中的绿色数据，单击“确定”按钮即可完成。
图3.159
（2）定义属性
结合结施-13，对1 号楼梯进行属性定义，如图3.160 所示。
图3.160
4）做法套用
1 号楼梯的做法套用，如图3.161 所示。
图3.161
5）楼梯画法讲解

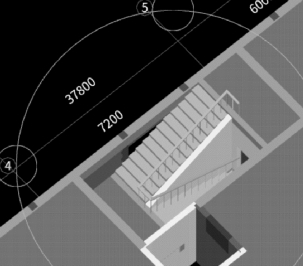

首层楼梯绘制。楼梯可以用“点”绘制，用“移动”命令辅助绘制。使用“点”命令绘制时，可开启“旋转点角度”输入框。绘制完毕的参数化楼梯如图3.162 所示。
图3.162
四、任务结果

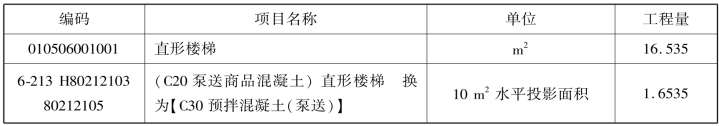

汇总计算，首层楼梯清单定额工程量，见表3.35。
表3.35 首层楼梯清单定额工程量
五、知识拓展
组合楼梯的绘制
组合楼梯就是将楼梯拆分为梯段、平台板、梯梁、栏杆扶手等，每个构件都要单独定义、单独绘制，绘制方法如下：
（1）组合楼梯构件的定义

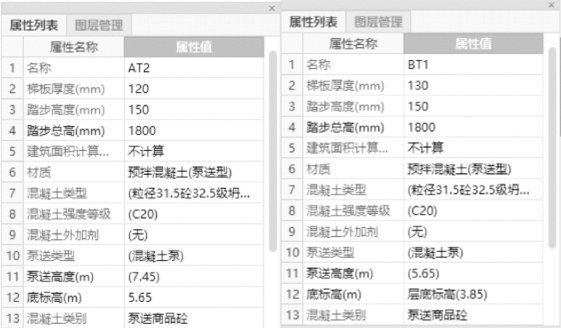

①直形梯段的属性定义：单击“新建直形梯段”，按照结施-13 的信息输入相应数据，如图3.163 所示。

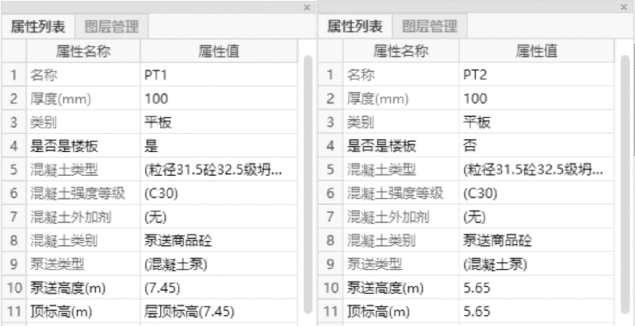

②休息平台的属性定义：单击“新建现浇板”，按照结施-13 的信息输入相应数据，如图3.164 所示。
③梯梁的属性定义：单击“新建矩形梁”，按照结施-13 的信息输入相应数据，如图3.165所示。
（2）做法套用
做法套用与上述楼梯做法套用相同。
图3.163
图3.164
（3）直形梯段画法

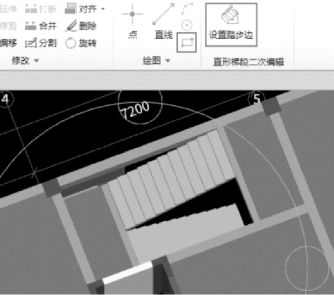

直形梯段建议用“矩形”绘制，绘制后若梯段方向错误，可单击“设置踏步起始边”命令，调整梯段方向。梯段绘制完毕如图3.166 所示。通过观察图3.166 可知，用直形梯段绘制的楼梯没有栏杆扶手，若需绘制栏杆扶手，可依次单击“其他”→“栏杆扶手”→“新建”→“新建栏杆扶手”建立栏杆扶手，可利用“智能布置”→“梯段、台阶、螺旋板”命令布置栏杆扶手。
（4）梯梁的绘制
梯梁的绘制参考梁的部分内容。
（5）休息平台的绘制
休息平台的绘制参考板部分的内容。
图3.165
图3.166
问题思考
整体楼梯的工程量中是否包含TZ？
