3.6.2 过梁、圈梁、构造柱的工程量计算
通过本小节的学习，你将能够：
（1）依据定额和清单分析过梁、圈梁、构造柱的工程量计算规则；
（2）定义过梁、圈梁、构造柱；
（3）绘制过梁、圈梁、构造柱；
（4）统计本层过梁、圈梁、构造柱的工程量。
一、任务说明
①完成首层过梁、圈梁、构造柱的属性定义、做法套用及图元绘制。
②汇总计算，统计首层过梁、圈梁、构造柱的工程量。
二、任务分析
①首层过梁、圈梁、构造柱的尺寸种类分别有多少？分别从哪个图中的什么位置找到？
②过梁中入墙长度如何计算？
③如何快速使用智能布置和自动生成过梁、构造柱？
三、任务实施
1）分析图纸
（1）圈梁
分析图纸结施-01（2）可知，所有外墙窗下标高处增加钢筋混凝土现浇带，截面尺寸为墙厚×180。
（2）过梁

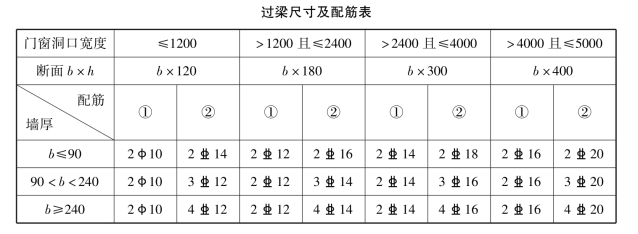

分析图纸结施-01（2）可知，过梁尺寸及配筋表，如图3.143 所示。
图3.143
（3）构造柱

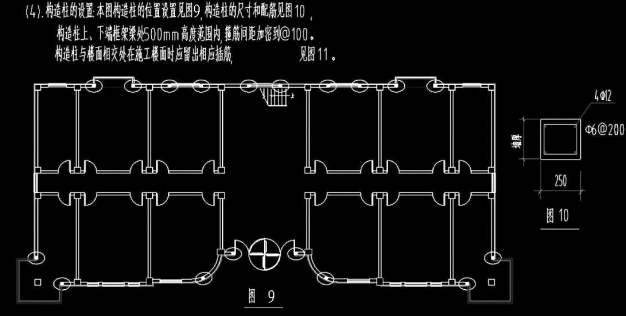

结施-01（2）中构造柱的尺寸、钢筋信息及布置位置，如图3.144 所示。
图3.144
2）清单、定额计算规则学习
（1）清单计算规则

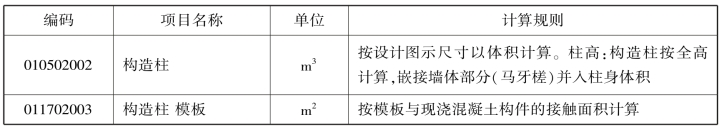

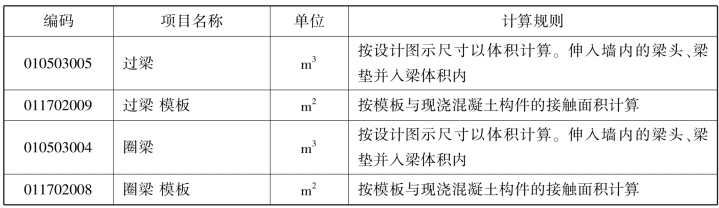

过梁、圈梁、构造柱清单计算规则，见表3.30。
表3.30 过梁、圈梁、构造柱清单计算规则
续表
（2）定额计算规则学习
过梁、圈梁、构造柱定额计算规则，见表3.31。
表3.31 过梁、圈梁、构造柱定额计算规则
3）属性定义及做法套用

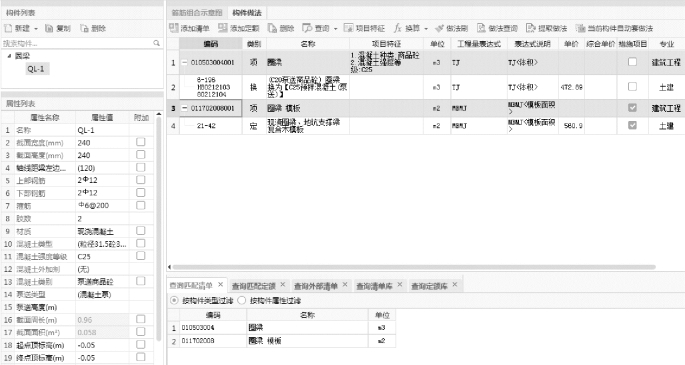

①圈梁属性定义及做法套用，如图3.145 所示。

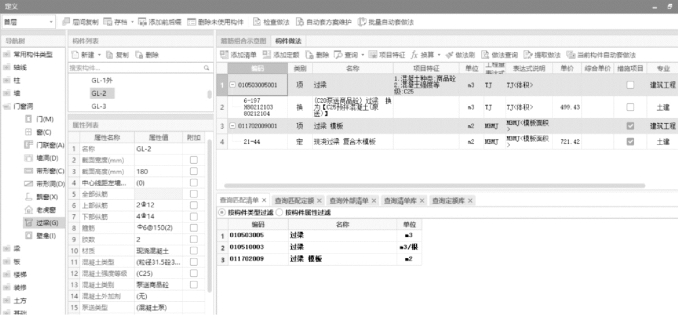

②过梁属性定义及做法套用。
分析首层外墙厚为250 mm，内墙厚为200 mm。分析建施-01 门窗表可知，门的宽度为5000，1100，1000 mm，窗的宽度为900，1500，1600，1800，2400 mm，则可依据门窗宽度新建过梁信息，如图3.146—图3.149 所示。“GL-1 外”是指在厚度为250 mm 的外墙、C0924 上；“GL-1 内”是指在厚度为200 mm 的外墙、M1021 上。

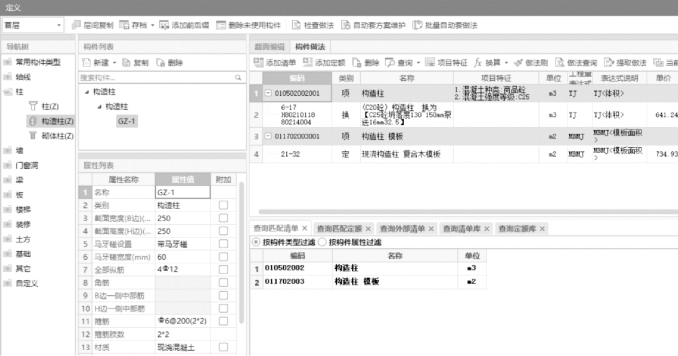

③构造柱属性定义及做法套用，如图3.150 所示。
图3.145
图3.146
图3.147
图3.148
图3.149
图3.150
4）绘制构件
（1）圈梁绘制

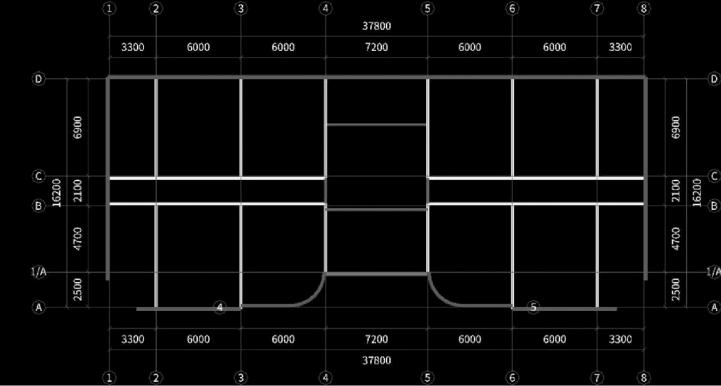

利用“智能布置”→“墙中心线”命令，选中外墙，如图3.151 所示。
图3.151
（2）过梁绘制

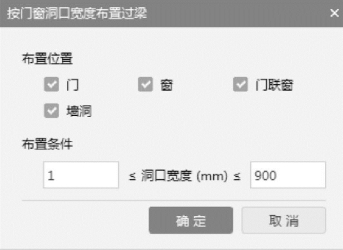

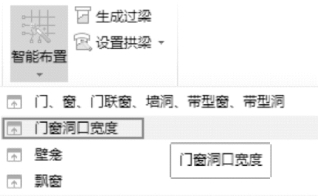

①GL-1 外。单击“智能布置”→“门窗洞口宽度”，在弹出的窗口中输入相应数据，如图3.152 和图3.153 所示。单击“确定”按钮即可完成GL-1 的布置。
图3.152
图3.153

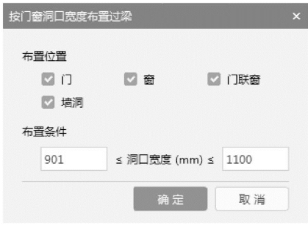

②GL-1 内。单击“智能布置”→“门窗洞口宽度”，在弹出的窗口中输入相应数据，如图3.154 所示。
③GL-2：点击“智能布置”→“门窗洞口宽度”，在弹出的窗口中输入相应数据，如图3.155所示。

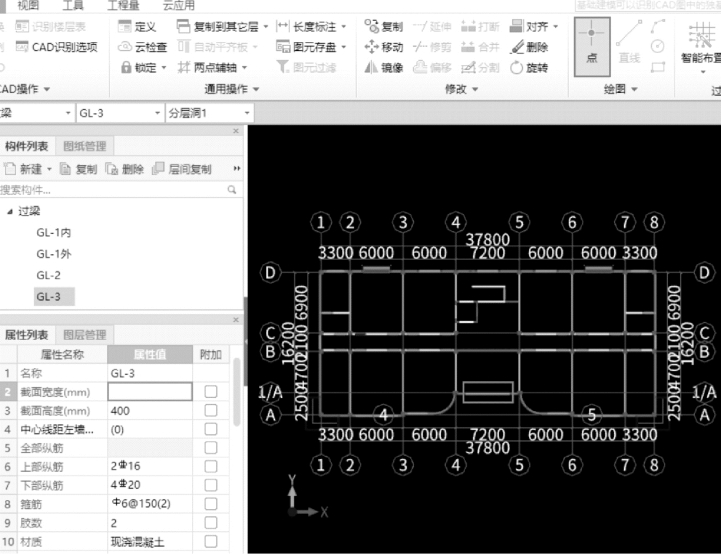

④GL-3：可用点功能绘制，如图3.156 所示。
图3.154
图3.155
图3.156
（3）构造柱绘制

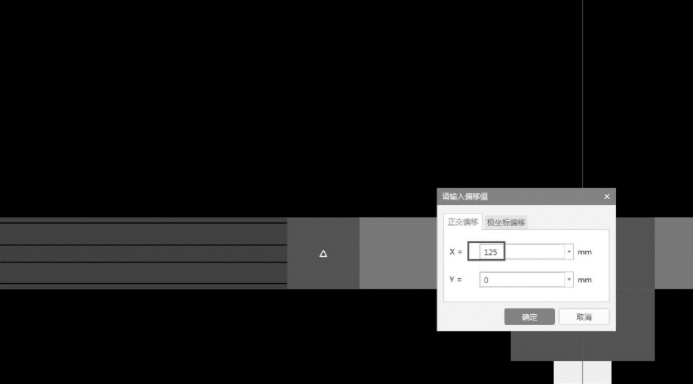

按照结施-01（2）图9 所示位置绘制上去即可。其绘制方法同柱，可选择窗的端点，按“Shift”键，弹出“请输入偏移值”对话框，输入偏移值，如图3.157 所示。

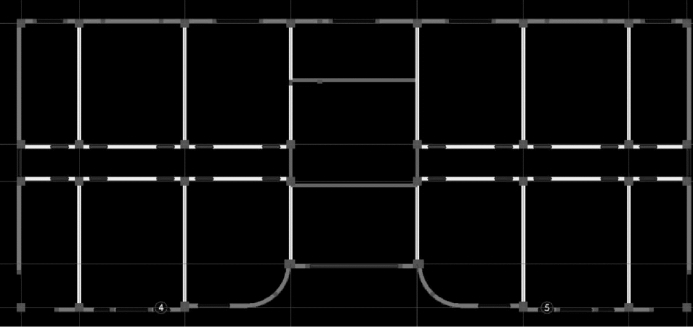

单击“确定”按钮，完成后如图3.158 所示。
图3.157
图3.158
四、任务结果

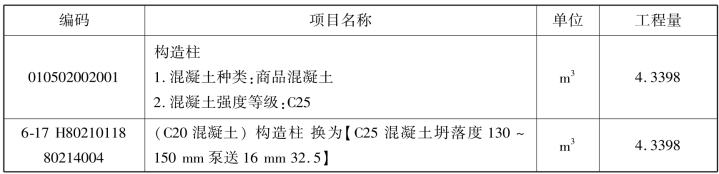

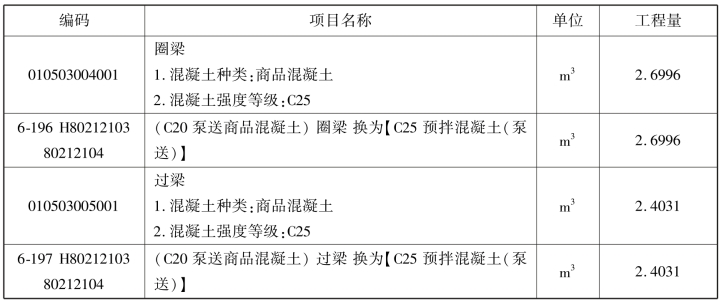

汇总计算，首层过梁、圈梁、构造柱清单定额工程量，见表3.32。
表3.32 过梁、圈梁、构造柱清单定额工程量
续表
五、总结拓展
圈梁的属性定义
在导航树中单击“梁”→“圈梁”，在构件列表中单击“新建”→“新建圈梁”，在属性编辑框中输入相应的属性值，绘制完圈梁后，需手动修改圈梁标高。
问题思考
（1）简述构造柱的设置位置。
（2）为什么外墙窗顶没有设置圈梁？
（3）自动生成构造柱符合实际要求吗？如果不符合，则需要做哪些调整？
