12.3.6 识别板及板钢筋
通过本节的学习，你将能够：
进行板及板钢筋的CAD 识别。
一、任务说明
①完成首层板的识别。
②完成首层板受力筋的识别。
③完成首层板负筋的识别。
二、任务分析
在梁识别完成之后，接着识别板。识别板钢筋之前，需要在图中绘制板。绘制板的方法参见3.4 节介绍的“现浇板的属性定义和绘制”，另外，也可通过下述“识别板”功能的方法将板创建出来。
三、任务实施
双击进入“一三层板配筋图”，进行以下操作。
1）识别板
①选择导航栏构件，将目标构件定位至“现浇板”，如图12.68 所示。
图12.68
②单击“建模”选项卡→“识别板”，如图12.69 所示。
图12.69
“识别板”有提取板标识、提取板洞线、自动识别板3 个功能。

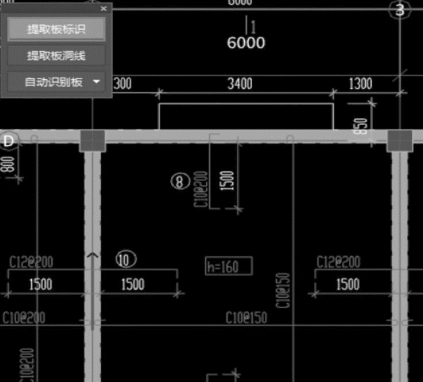

a.单击识别面板上“提取板标识”，如图12.70 所示，利用“单图元选择”“按图层选择”或“按颜色选择”的功能选中需要提取的CAD 板标识，选中后变成蓝色。此过程也可以点选或框选需要提取的CAD 板标识。
图12.70
按照软件下方的提示，单击鼠标右键确认选择，则选择的标识自动消失，并存放在“已提取的CAD 图层”中。

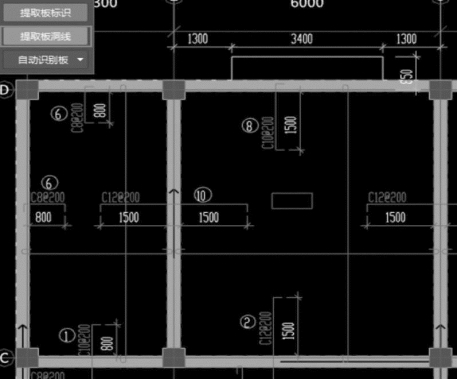

b.单击识别面板上的“提取板洞线”，利用“单图元选择”“按图层选择”或“按颜色选择”的功能选中需要提取的CAD 板洞线，选中后变成蓝色，如图12.71 所示。
图12.71
按照软件下方的提示，单击鼠标右键确认选择，则选择的板洞线自动消失，并存放在“已提取的CAD 图层”中。
【注意】
若板洞图层不对，或板洞较少时，也可跳过该步骤，后期直接补画板洞即可。
c.单击识别面板上的“自动识别板”，弹出“识别板选项”对话框，选择板支座的图元范围；单击“确定”按钮进行识别，如图12.72 所示。
图12.72
【注意】
①识别板前，请确认柱、墙、梁等图元已绘制完成。
②通过复选框可以选择板支座的图元范围，从而调整板图元生成的大小。
2）识别板受力筋
①选择导航栏构件，将目标构件定位至“板受力筋”，如图12.73 所示。
图12.73
②单击“建模”选项卡→“识别板受力筋”→“识别受力筋”，如图12.74 所示。
图12.74
识别受力筋有以下3 个步骤：提取板筋线→提取板筋标注→识别受力筋（点选识别受力筋或自动识别板筋）。
3）识别板负筋
①选择导航栏构件，将目标构件定位至“板负筋”，如图12.75 所示。
图12.75

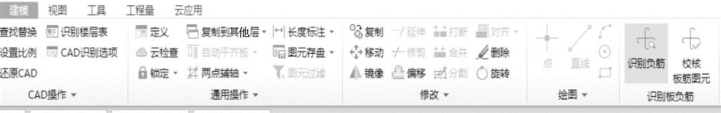

②单击“建模”选项卡→“识别板负筋”→“识别负筋”，如图12.76 所示。
图12.76
识别板负筋有以下3 个步骤：提取板筋线→提取板标注→识别板负筋（点选识别负筋或自动识别板筋）。
四、任务结果
任务结果同3.4 节的任务结果。
五、总结扩展
①识别板筋（包含板和筏板基础）的操作流程如下：
添加图纸→分割图纸→定位钢筋构件→提取板钢筋线→提取板钢筋标注→识别板筋。
②板筋识别完毕后，应与图纸进行对比，检查钢筋是否包含支座，如有不一致的情况，需要及时修改。
③跨板受力筋的识别方法与上述方法相同，此处不再赘述。
【注意】

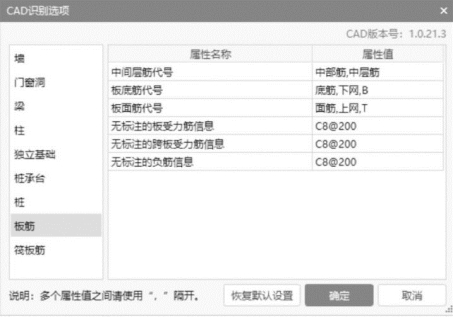

使用“自动识别板筋”之前，需要对“CAD 识别选项”中“板筋”选项进行设置，如图12.77 所示。
在“自动识别板筋”之后，如果遇到有未识别成功的板筋，可灵活应用识别“点选识别受力筋”和“点选识别负筋”的相关功能进行识别，然后再使用板受力筋和负筋的绘图功能进行修改，这样可以提高对板钢筋建模的效率。
图12.77
