三、任务实施
1）分析图纸
（1）分析剪力墙
分析结施-04、结施-01，可以得到首层剪力墙的信息，见表3.6。
表3.6 剪力墙表
（2）分析连梁
连梁是剪力墙的一部分。结施-06 中，剪力墙上有LL1（1），尺寸为200 mm×1000 mm，下方有门洞，箍筋为
10@100（2），上部纵筋为4
22，下部纵筋为4
22，侧面纵筋为G
12@200。
2）剪力墙清单、定额计算规则学习
（1）清单计算规则学习
剪力墙清单计算规则，见表3.7。
表3.7 剪力墙清单计算规则
（2）定额计算规则

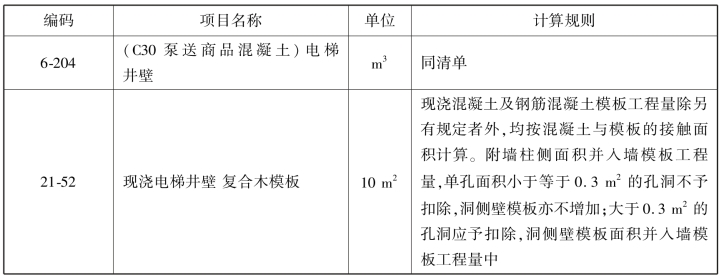

剪力墙定额计算规则，见表3.8。
表3.8 剪力墙定额计算规则
3）剪力墙属性定义
（1）新建剪力墙

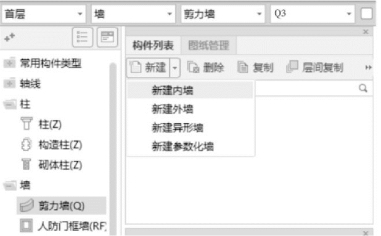

在导航树中选择“墙”→“剪力墙”，在“构件列表”中单击“新建”→“新建内墙”，如图3.39所示。

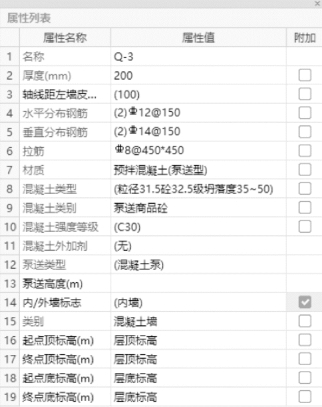

在“属性列表”中对图元属性进行编辑，如图3.40 所示。
（2）新建连梁

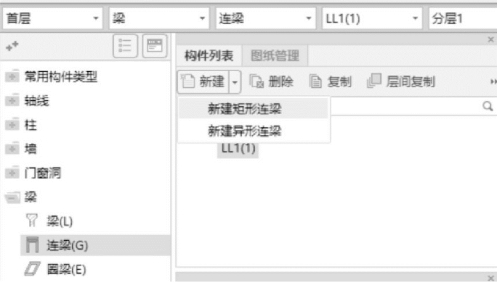

在导航树中选择“梁”→“连梁”，在“构件列表”中单击“新建”→“新建矩形连梁”，如图3.41 所示。
图3.39
图3.40
图3.41

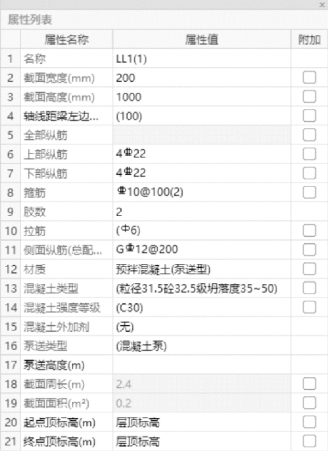

在属性列表中对图元属性进行编辑，如图3.42 所示。
（3）通过复制建立新构件
分析结施-04 可知，该案例工程有Q3（基础～11.05 m）和Q4（11.05 ～15.90 m）两种类型的剪力墙，厚度都是200 mm，水平筋分别为
12@150 和
10@200，竖向筋分别为
14@150 和
10@200，拉筋分别为
8@450 和
8@600。其区别在于墙体的名称和钢筋信息以及布置位置不一样。若在本层还有其他剪力墙，在新建好Q3 后，选中“Q3”，单击鼠标右键选择“复制”按钮，或者直接单击复制工具，如图3.43 所示。完成复制命令之后，再对其进行属性编辑。
图3.42
图3.43
4）做法套用
①剪力墙做法套用，如图3.44 所示。
图3.44
②连梁是剪力墙的一部分，因此连梁按照剪力墙套用做法，如图3.45 所示。
图3.45
5）画法讲解
（1）剪力墙的画法
剪力墙定义完毕后，切换到绘图界面。
①直线绘制。在导航树中选择“墙”→“剪力墙”，通过“构件列表”选择要绘制的构件Q3，依据结施-04 和结施-05 可知，剪力墙和暗柱都是200 mm 厚，且内外边线对齐，用鼠标捕捉左下角的YBZ1，左键单击Q3 的起点，再左键单击终点即可完成绘制。

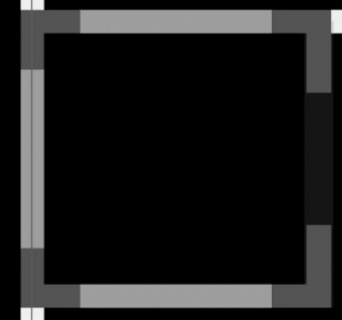

②对齐。直线完成Q3 的绘制后，检查剪力墙是否与YBZ1 和YBZ2 对齐，假如不对齐，可采用“对齐”功能将剪力墙和YBZ 对齐。选中Q3，单击“对齐”，用左键单击需要对齐的目标线，再左键单击选择图元需要对齐的边线。绘制完，如图3.46 所示。
图3.46
（2）连梁的画法
连梁定义完毕后，切换到绘图界面。采用“直线”绘制的方法绘制。
通过构件列表选择“梁”→“连梁”，单击“建模”→“直线”，依据结施-05 可知，连梁和暗柱都是200 mm 厚，且内外边线对齐，将鼠标捕捉连梁LL1（1）的起点，再捕捉终点即可。
