三、任务实施

1）图纸分析

①分析图纸结施-04，可以从柱表中得到地下一层和首层柱信息相同。本层包括矩形框架柱及暗柱。

②YBZ1 和YBZ2 包含在剪力墙里面，属于剪力墙内部构件，因此YBZ1 和YBZ2 的混凝土量与模板工程量归到剪力墙中。

2）属性定义与绘制

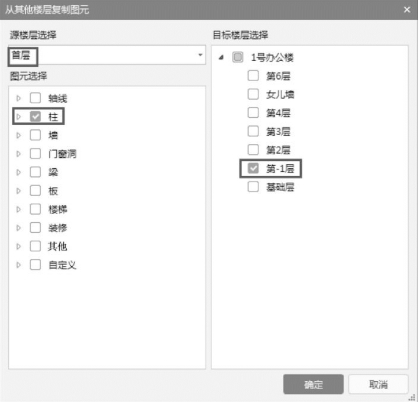

从首层复制柱到地下一层，如图6.1 所示。

图6.1

3）做法套用

地下一层框架柱KZ1 ～KZ6 及暗柱YBZ1 ～YBZ2 的做法套用，可利用“做法刷”功能，将一层柱的做法赋予地下一层柱。暗柱的做法套用如图6.2 所示。

图6.2
