三、任务实施

三、任务实施

1）分析图纸

分析建施-01 中“（六）墙体设计”可知，外墙外侧作50 mm 厚的保温。

2）清单、定额计算规则学习

（1）清单计算规则学习

外墙装饰及保温层清单计算规则，见表8.10。

表8.10　外墙装饰及保温层清单计算规则

（2）定额计算规则学习

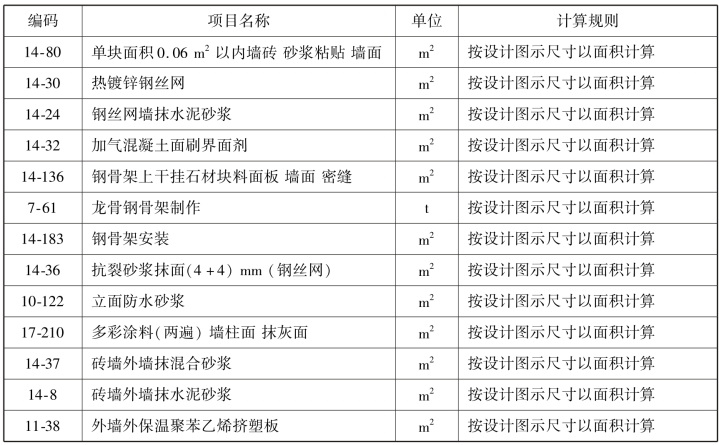

外墙装饰及保温层定额计算规则，见表8.11。

表8.11　外墙装饰及保温层定额计算规则

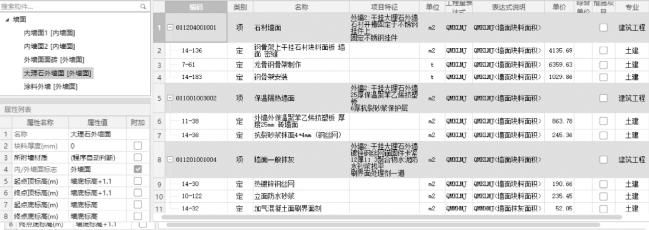

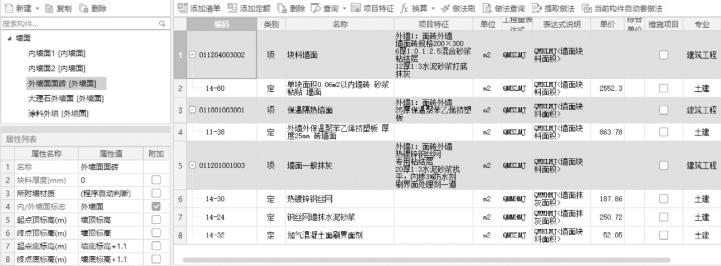

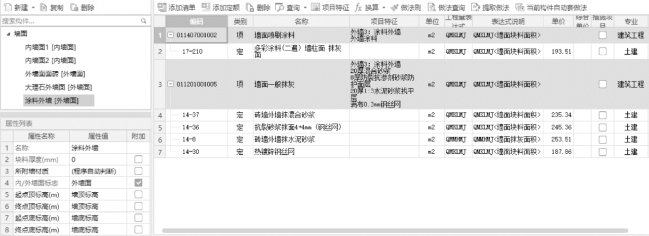

新建外墙面，如图8.15—图8.17 所示。

图8.15

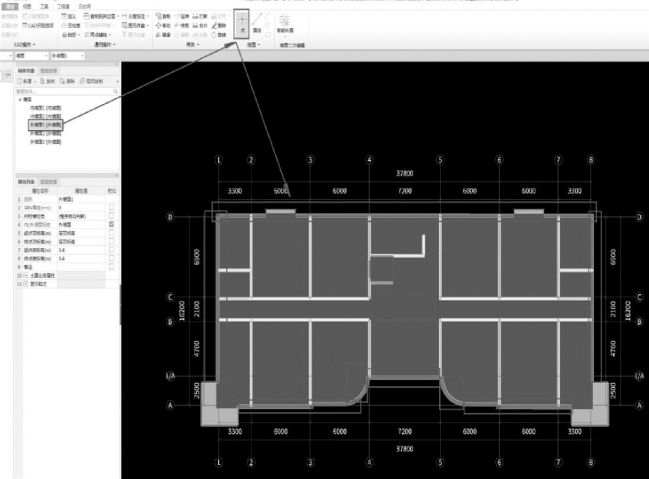

用“点”功能绘制，鼠标在外墙外侧左键即可，如图8.18 所示。

或者选择“智能布置”→“外墙外边线”，即可完成外墙的外侧保温层。

其他楼层的操作方法相同。

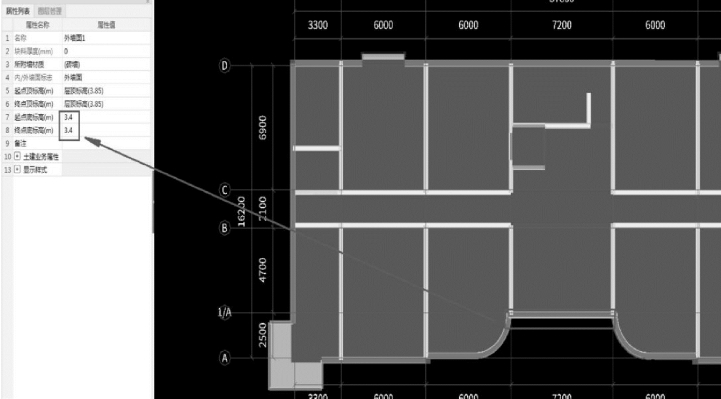

选择④～⑤轴线的外墙面1，修改属性值“起点和终点底标高为3.4”，如图8.19 所示。

墙面2 的操作方法同墙面1，布置位置同墙面1。

图8.16

图8.17

图8.18

图8.19

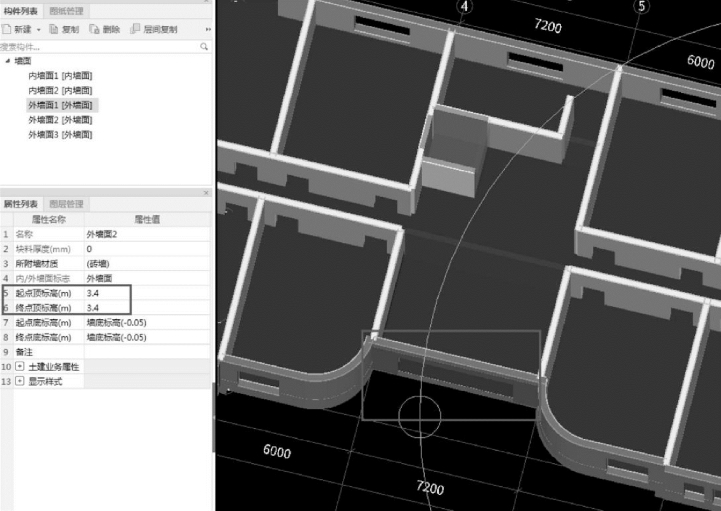

选择④～⑤轴的外墙面2，修改属性值“起点和终点顶标高为3.4”（因已经绘制了外墙面1 和外墙面2，选中时可以在三维状态下，选中外墙面2），如图8.20 所示。

图8.20

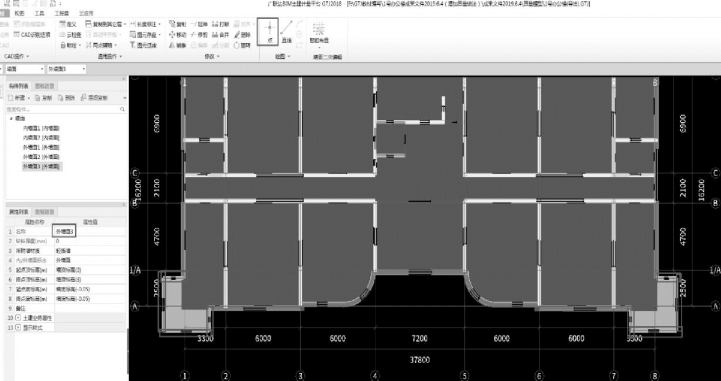

外墙面3 的绘制，如图8.21 所示。

图8.21
