三、任务实施
1）分析图纸
（1）分析框架柱
分析图纸结施-04，二层框架柱和首层框架柱相比，截面尺寸、混凝土强度等级基本相同，不同的是钢筋信息全部发生了变化。
（2）分析梁
分析图纸结施-05 和结施-06，二层的梁和一层的梁相比截面尺寸、混凝土强度等级基本相同，唯一不同的是Ⓑ/④～⑤轴处KL4 发生了变化。
（3）分析板
分析图纸结施-08 和结施-09，二层的板和一层的板相比，④～⑤/Ⓐ～Ⓑ轴增加了130 mm 的板，⑤～⑥/Ⓒ～Ⓓ轴区域底部的X 方向钢筋有变化。④/Ⓐ～Ⓑ轴范围负筋有变化。
（4）分析墙
分析图纸建施-04、建施-05，二层砌体与一层砌体基本相同。分析图纸结施-06 和结施-07，二层电梯井壁与一层电梯井壁相同。
（5）分析门窗
分析图纸建施-04、建施-05，二层门窗与一层门窗基本相同。二层在④～⑤轴为C5027。
2）画法讲解

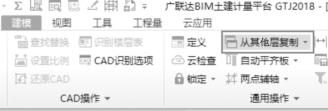

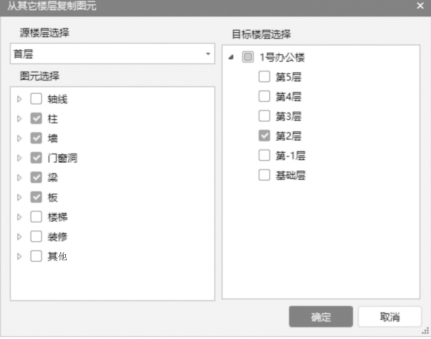

从其他楼层复制图元（图4.1）。在二层，单击“从其他层复制”，源楼层选择“首层”，图元选择“柱、墙、门窗洞、梁、板”，目标楼层选择“第2 层”（图4.2），单击“确定”按钮，弹出“图元复制成功”提示框。
图4.1
图4.2
3）修改构件
为避免漏掉一些构件，复制后的构件可按照画图的顺序修改。
二层构件的修改方法如下：

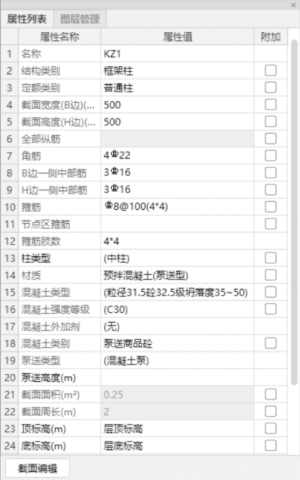

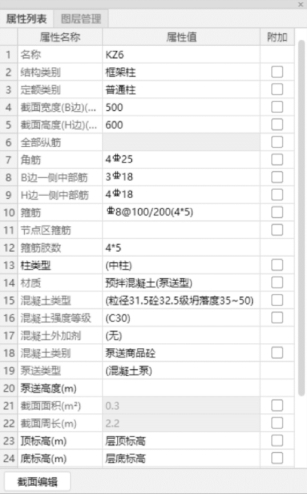

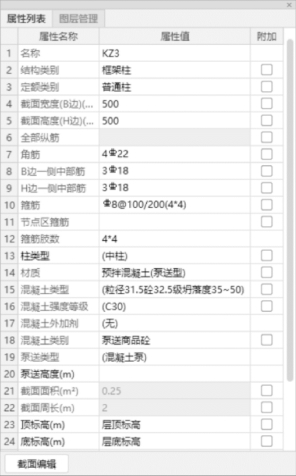

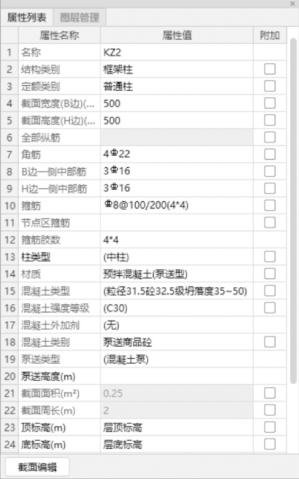

①分别修改柱的钢筋信息，如图4.3—图4.8 所示。
图4.3
图4.4
图4.5
图4.6
图4.7
图4.8

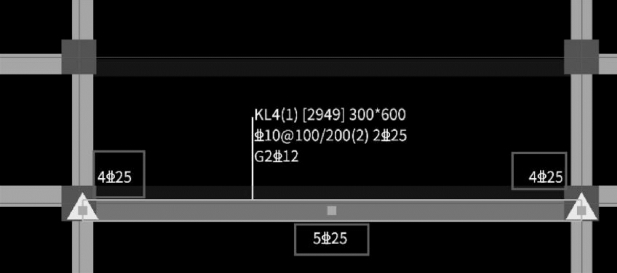

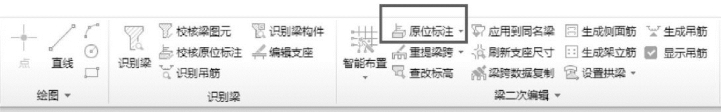

②修改梁的信息。单击“原位标注”，选中KL4，按图分别修改左右支座钢筋和跨中钢筋，如图4.9 和图4.10 所示。
图4.9
图4.10
③修改板的信息。
第一步：“点”绘制④～⑤/Ⓐ～Ⓑ轴区域130 mm 板。

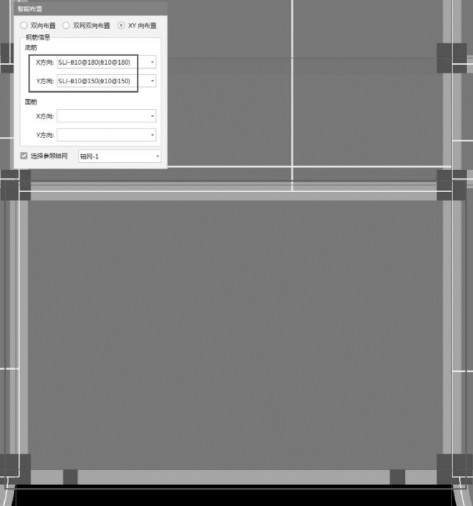

第二步：绘制板受力筋，选择“单板”→“XY 向布置”，如图4.11 所示。
图4.11

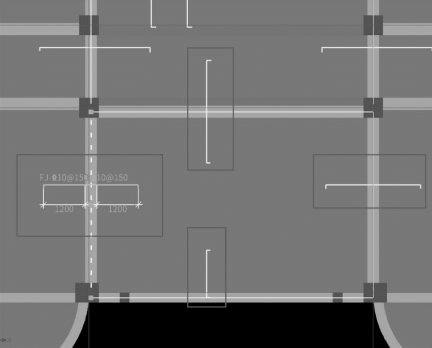

第三步：修改负筋信息，选中④/Ⓐ～Ⓑ轴负筋，修改右标注长度为1 200 mm，按“Enter”键，如图4.12 所示。
图4.12
其他几个位置的修改方法相同，此处不再赘述。
④修改门窗信息。选中M5021 并删除，建立窗C5027，用“点”命令将其绘制在中心位置，如图4.13 所示。
图4.13
