三、任务实施
汇总计算完毕后，可采用以下几种方式查看计算结果和汇总结果。
1）查看钢筋量

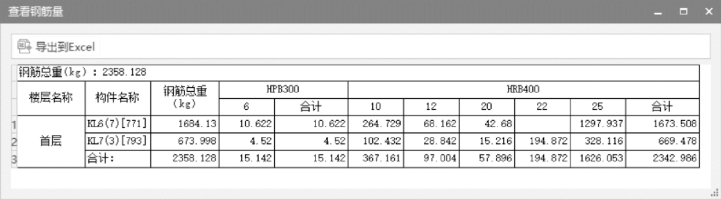

①使用“查看钢筋量”的功能，在“工程量”选项卡中选择“查看钢筋量”，然后选择需要查看钢筋量的图元，可以单击选择一个或多个图元，也可以拉框选择多个图元，此时将弹出如图11.7 所示的对话框，显示所选图元的钢筋计算结果。
图11.7
②要查看不同类型构件的钢筋量时，可以使用“批量选择”功能。按“F3”键，或者在“工具”选项卡中选择“批量选择”，选择相应的构件（如选择柱和剪力墙），如图11.8 所示。

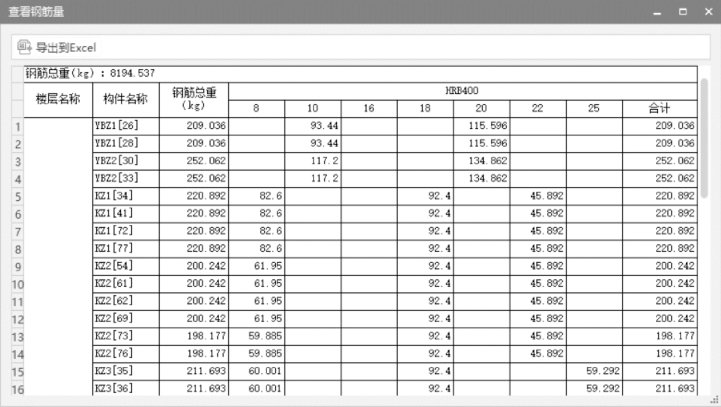

选择“查看钢筋量”，弹出“查看钢筋量”表，表中将列出所有柱和剪力墙的钢筋计算结果（按照级别和钢筋直径列出），同时列出合计钢筋量，如图11.9 所示。
2）编辑钢筋
要查看单个图元钢筋的具体计算结果，可以使用“编辑钢筋”功能，下面以首层的剪力墙为例进行介绍。
图11.8
图11.9

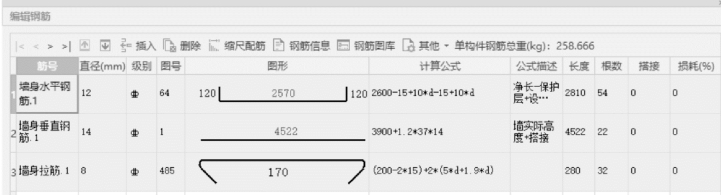

①在“工程量”选项卡中选择“编辑钢筋”，再选择剪力墙图元，绘图区下方将显示编辑钢筋列表，如图11.10 所示。
②“编辑钢筋”列表从上到下依次列出剪力墙的各类钢筋的计算结果，包括钢筋信息（直径、级别、根数等），以及每根钢筋的图形和计算公式，并且对计算公式进行描述，用户可以清楚地看到计算过程。例如，第一行列出的是墙身水平钢筋，从中可以看到角筋的所有信息。
图11.10
使用“编辑钢筋”的功能，可以清楚地显示构件中每根钢筋的形状、长度、计算过程以及其他信息，明确掌握计算的过程。另外，还可以对“编辑钢筋”列表进行编辑和输入，列表中的每个单元格都可以手动修改，可根据自己的需要进行编辑。

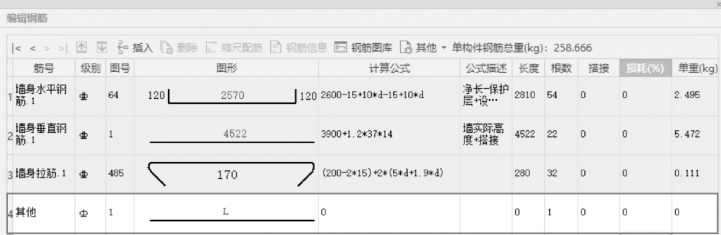

还可以在空白行进行钢筋的添加：输入“筋号”为“其他”，选择钢筋直径和级别，选择图号来确定钢筋的形状，然后在图形中输入长度、需要的根数和其他信息。软件计算的钢筋结果显示为淡绿色底色，手动输入的行显示为白色底色，便于区分。这样，不仅能够清楚地看到钢筋计算的结果，还可以对结果进行修改以满足不同的需求，如图11.11 所示。
图11.11
图11.12
【注意】
用户需要对修改后的结果进行锁定，可使用“建模”选项卡下“通用操作”中的“锁定”和“解锁”功能对构件进行锁定和解锁，如图11.12 所示。如果修改后不进行锁定，那么重新进行汇总计算时，软件会按照属性中的钢筋信息重新计算，手动输入的部分将被其覆盖。
其他种类构件的计算结果显示与此类似，都是按照同样的项目进行排列，列出每种钢筋的计算结果。
3）钢筋三维
在汇总计算完成后，还可利用“钢筋三维”功能来查看构件的钢筋三维排布。钢筋三维可显示构件钢筋的计算结果，按照钢筋实际的长度和形状在构件中排列和显示，并标注各段的计算长度，供直观查看计算结果和钢筋对量。钢筋三维能够直观真实地反映当前所选择图元的内部钢筋骨架，清楚显示钢筋骨架中每根钢筋与编辑钢筋中的每根钢筋的对应关系，且“钢筋三维”中的数值可修改。钢筋三维和钢筋计算结果还保持对应，相互保持联动，数值修改后，可以实时看到自己修改后的钢筋三维效果。
当前GTJ 软件中已实现钢筋三维显示的构件，包括柱、暗柱、端柱、剪力墙、梁、板受力筋、板负筋、螺旋板、柱帽、楼层板带、集水坑、柱墩、筏板主筋、筏板负筋、独基、条基、桩承台、基础板带共18 种21 类构件。
钢筋三维显示状态应注意以下几点：

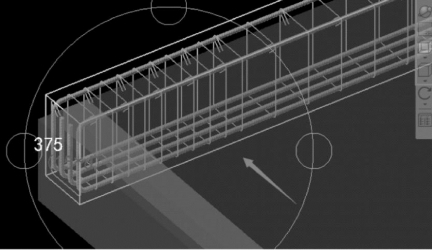

①查看当前构件的三维效果：直接用鼠标单击当前构件即可看到钢筋三维显示效果，同时配合绘图区右侧的动态观察等功能，全方位查看当前构件的三维显示效果，如图11.13所示。
图11.13
②钢筋三维和编辑钢筋对应显示。
a.选中三维的某根钢筋线时，在该钢筋线上显示各段的尺寸，同时在“编辑钢筋”表格中对应的行亮显。如果数字为白色字体，则表示此数字可供修改；否则，将不能修改。

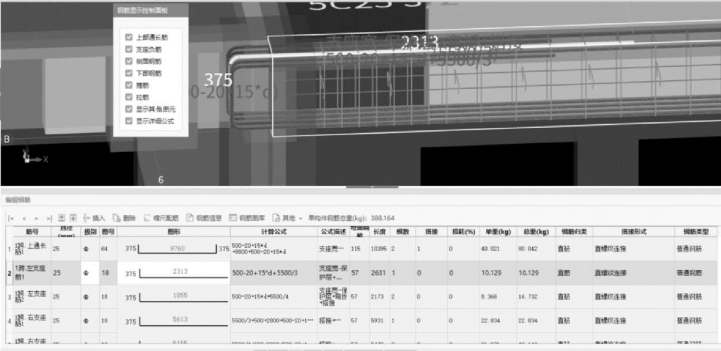

b.在“编辑钢筋”表格中选中某行时，则钢筋三维中对应的钢筋线对应亮显，如图11.14所示。
③可以同时查看多个图元的钢筋三维。选择多个图元，然后选择“钢筋三维”，即可同时显示多个图元的钢筋三维。
④在执行“钢筋三维”时，软件会根据不同类型的图元，显示一个浮动的“钢筋显示控制面板”，如图11.14 所示梁的钢筋三维，左上角的白框即为“钢筋显示控制面板”。此面板用于设置当前类型的图元中隐藏、显示的钢筋类型。勾选不同选项时，绘图区域会及时更新显示，其中“显示其他图元”可以设置是否显示本层其他类型构件的图元。
图11.14
