三、任务实施

三、任务实施

1）分析图纸

分析建施-01，雨篷属于玻璃钢雨篷，面层是玻璃钢，底层为钢管网架，属于成品，由厂家直接定做安装。

2）清单、定额计算规则学习

（1）清单计算规则学习

雨篷清单计算规则，见表9.4。

表9.4　雨篷清单计算规则

（2）定额计算规则（部分）学习

雨篷定额计算规则（部分），见表9.5。

表9.5　雨篷定额计算规则（部分）

3）雨篷的属性定义

因为该工程的雨篷为成品雨篷，可灵活采用“自定义面”的方式计算雨篷的工程量。在导航树中选择“自定义”→“自定义面”，在“构件列表”中选择“新建”→“新建自定义面”，在属性编辑框中输入相应的属性值，如图9.8 所示。

4）做法套用

雨篷的做法套用，如图9.9 所示。

5）雨篷绘制

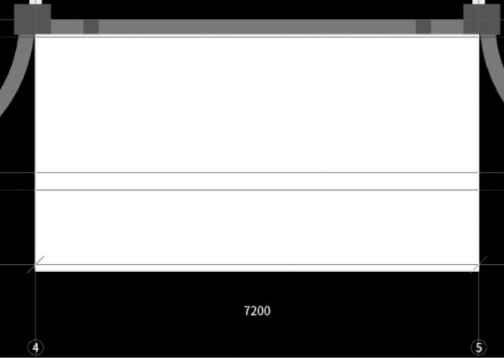

直线绘制雨篷。首先根据图纸尺寸做好辅助轴线，或者用“Shift +左键”的方法绘制雨篷，如图9.10 所示。

图9.8

图9.9

图9.10
