三、任务实施
1）分析图纸
根据图纸结施-10 来定义和绘制板及板的钢筋。
进行板的图纸分析时，应注意以下几个要点：
①本页图纸说明、厚度说明、配筋说明。
②板的标高。
③板的分类，相同的板的位置。
④板的特殊形状。
⑤受力筋、板负筋的类型，跨板受力筋的位置和钢筋布置。
分析图纸结施-09 ～12，可以从中得到板的相关信息，包括地下室至4 层的楼板，主要信息见表3.17。

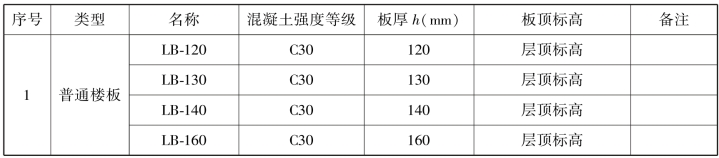

表3.17 板表
根据结施-10，详细查看首层板及板配筋信息。
在软件中，完整的板构件由现浇板、板筋（包含受力筋及负筋）组成，因此，板构件的钢筋计算包括以下两个部分：板定义中的钢筋和绘制的板筋（包括受力筋和负筋）。
2）现浇板定额、清单计算规则学习
（1）清单计算规则学习
板清单计算规则见表3.18。
表3.18 板清单计算规则
（2）定额计算规则学习
板定额计算规则见表3.19。

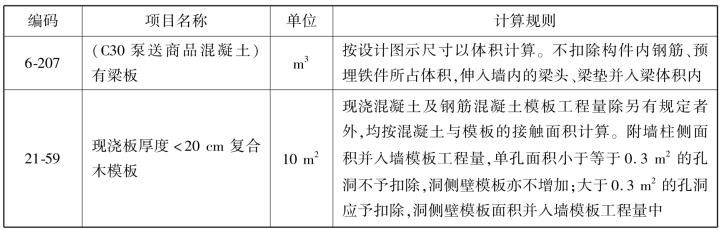

表3.19 板定额计算规则
3）板的属性定义和做法套用
（1）板的属性定义

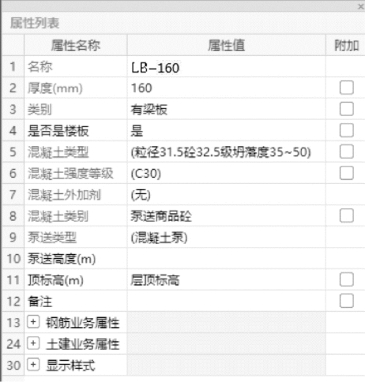

下面以结施-10 中Ⓒ～Ⓓ轴、②～③轴所围的LB-160 为例，介绍板的属性定义方法。在导航树中选择“板”→“现浇板”，在构件列表中选择“新建”→“新建现浇板”。在属性列表中输入相应的属性值，如图3.81 所示。
图3.81
【说明】
①名称：根据图纸输入构件的名称，该名称在当前楼层的当前构件类型下唯一。
②厚度：现浇板的厚度，单位mm。
③类别：选项为有梁板、无梁板、平板、拱板等。
④是否是楼板：主要与计算超高模板、超高体积起点判断有关，若是，则表示构件可以向下找到该构件作为超高计算的判断依据，若否，则超高计算的判断与该板无关。
⑤材质：不同地区计算规则对应的材质有所不同。

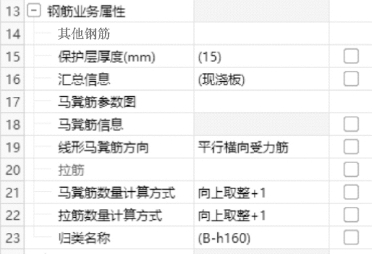

其中钢筋业务属性，如图3.82 所示。
图3.82
【说明】
①保护层厚度：软件自动读取楼层设置中的保护层厚度，如果当前构件需要特殊处理，则可根据实际情况进行输入。
②马凳筋参数图：可编辑马凳筋类型，参见“帮助文档”中《GTJ2018 钢筋输入格式详解》“五、板”的“01 现浇板”。
③马凳筋信息：参见《GTJ2018 钢筋输入格式详解》中“五、板”的“01 现浇板”。
④线形马凳筋方向：对Ⅱ型、Ⅲ型马凳筋起作用，设置马凳筋的布置方向。
⑤拉筋：板厚方向布置拉筋时，输入拉筋信息，输入格式：级别+直径+间距×间距或者数量+级别+直径。
⑥马凳筋数量计算方式：设置马凳筋根数的计算方式，默认取“计算设置”中设置的计算方式。
⑦拉筋数量计算方式：设置拉筋根数的计算方式，默认取“计算设置”中设置的计算方式。
其中，土建业务属性如图3.83 所示。
图3.83
【说明】
①计算设置：用户可自行设置构件土建计算信息，软件将按设置的计算方法计算。
②计算规则：软件内置全国各地清单及定额计算规则，同时用户可自行设置构件土建计算规则，软件将按设置的计算规则计算。
（2）板的做法套用

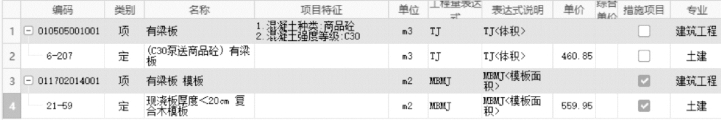

LB-160 的做法套用如图3.84 所示。
图3.84
4）板画法讲解
（1）点画绘制板

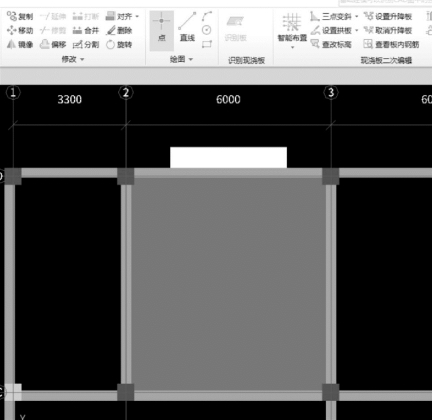

仍以LB-160 为例，单击“点”命令，在LB-160 区域单击鼠标左键，即可布置LB-160，如图3.85 所示。
图3.85
（2）直线绘制板

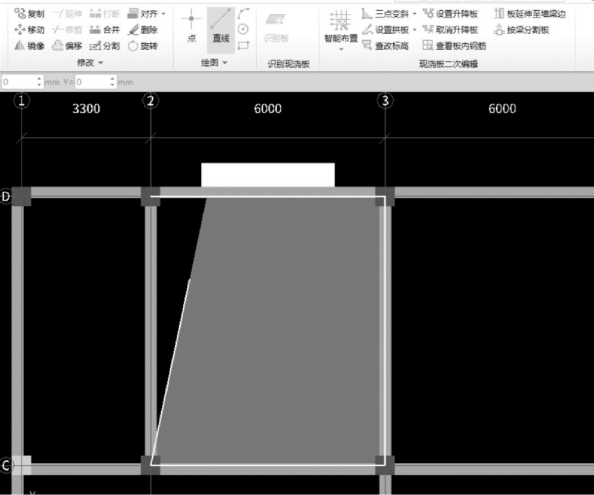

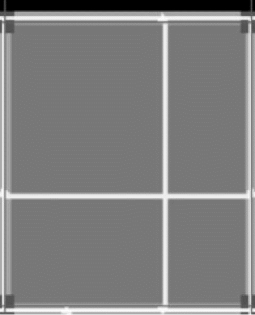

仍以LB-160 为例，单击“直线”命令，用鼠标左键分别单击LB-160 边界区域的交点，围成一个封闭区域，即可布置LB-160，如图3.86 所示。
（3）矩形绘制
如果图中没有围成封闭区域的位置，可采用“矩形”画法来绘制板。单击“矩形”命令，选择板图元的一个顶点，再选择对角的顶点，即可绘制一块矩形板。
（4）自动生成板
当板下的梁、墙绘制完毕，且图中板类别较少时，可使用自动生成板，软件会自动根据图中梁和墙围成的封闭区域来生成整层的板。自动生成完毕之后，需要对照图纸，修改软件中与图纸中信息不符的部分，在软件中相应位置删除图纸中无板的地方。
图3.86
5）板受力筋的属性定义和绘制
（1）板受力筋的属性定义

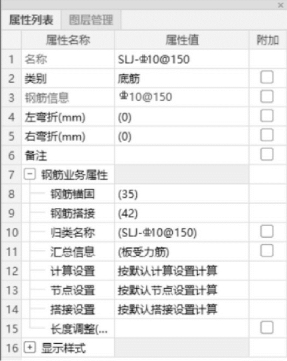

在导航树中选择“板”→“板受力筋”，在构件列表中选择“新建”→“新建板受力筋”，以Ⓒ～Ⓓ轴、②～③轴上的板受力筋SLJ-
10@150 为例，新建板受力筋SLJ-
10@150，根据SLJ-
10@150 在图纸中的布置信息，在“属性编辑框”中输入相应的属性值，如图3.87 所示。
图3.87
【说明】
①名称：结施图中没有定义受力筋的名称，用户可根据实际情况输入较容易辨认的名称，这里按钢筋信息输入“SLJ-
10@150”。
②类别：在软件中可以选择底筋、面筋、中间层筋和温度筋，根据图纸信息进行正确选择，在此为底筋，也可以不选择，在后面绘制受力筋时可重新设置钢筋类别。
③钢筋信息：按照图中钢筋信息输入“
10@150”。
④左弯折和右弯折：按照实际情况输入受力筋的端部弯折长度。软件默认为“0”，表示按照计算设置中默认的“板厚-2 倍保护层厚度”来计算弯折长度。此处关系钢筋计算结果，如果图纸中没有页数说明，不需要修改。
⑤钢筋锚固和搭接：取楼层设置中设定的垂直，可根据实际图纸情况进行修改。
（2）板受力筋的绘制
在构件列表中选择“板受力筋”，单击“建模”，在“板受力筋二次编辑”中单击“布置受力筋”，如图3.88 所示。
图3.88
布置板的受力筋，按照布置范围有“单板”“多板”“自定义”和“按受力范围”布置；按照钢筋方向有“XY 方向”“水平”和“垂直”布置，还有“两点”“平行边”“弧线边布置放射筋”以及“圆心布置放射筋”，如图3.89 所示。
图3.89
由图纸可知，LB-160 的板受力筋只有底筋，底筋X、Y 方向的钢筋信息一致，都是
10@150，因此采用“双向布置”。
①选择布置范围为“单板”，布置方向为“双向布置”，选择板LB-160，弹出如图3.90 所示的对话框。
图3.90
【说明】
①双向布置：适用于某种钢筋类别在两个方向上布置的信息相同的情况。
②双网双向布置：适用于底筋与面筋在X 和Y 两个方向上钢筋信息全部相同的情况。
③XY 向布置：适用于底筋的X、Y 方向信息不同，面筋的X、Y 方向信息不同的情况。
④选择参照轴网：可以选择以哪个轴网的水平和竖直方向为基准进行布置，不勾选时，以绘图区域水平方向为X 方向、竖直方向为Y 方向。
②由于LB-160 的板受力筋只有底筋，而且在两个方向上的布置信息是相同的，因此选择“双向布置”，在“钢筋信息”中选择相应的受力筋名称SLJ-
10@150，单击“确定”按钮，即可布置单板的受力筋，如图3.91 所示。

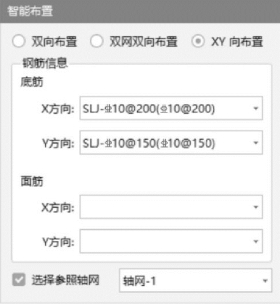

再以Ⓒ～Ⓓ轴与⑤～⑥轴的LB-160 的受力筋布置为例，该位置的LB-160 只有底筋，板受力筋X、Y 方向的底筋布置类型不相同，则可采用“XY 向布置”，如图3.92 所示。
图3.91
图3.92
Ⓒ～Ⓓ轴与⑤～⑥轴的LB-160 板受力筋布置图（详见结施-10），如图3.93 所示；受力筋布置完成后如图3.94 所示。
图3.93
图3.94
（3）应用同名称板
LB-160 的钢筋信息，除了Ⓒ～Ⓓ轴与⑤～⑥轴的LB-160 上的板受力筋配筋不同外，其余的都是相同的，下面使用“应用同名称板”来布置其他同名称板的钢筋。
①选择“建模”→“板受力筋二次编辑”→“应用同名板”命令，如图3.95 所示。
图3.95
②选择已经布置上钢筋的Ⓒ～Ⓓ轴与②～③轴的LB-160 图元，单击鼠标右键确定，则其他同名称的板都布置上了相同的钢筋信息。同时，Ⓒ～Ⓓ轴与⑤～⑥轴的LB-160 也会布置同样的板受力筋，将其对应图纸进行正确修改即可。
对于其他板的钢筋，可采用相应的布置方式进行布置。
6）跨板受力筋的定义与绘制
下面以结施-10 中的Ⓑ～Ⓒ轴、②～③轴的楼板的跨板受力筋
12@200 为例，介绍跨板受力筋的定义和绘制。
（1）跨板受力筋的属性定义

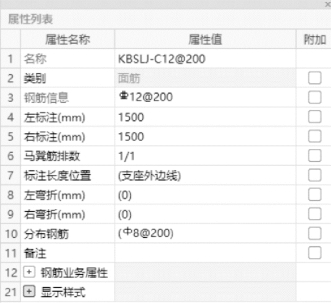

在导航树单击“板”→“板受力筋”，在受力筋的“构件列表”中，单击“新建”→“新建跨板受力筋”，如图3.96 所示。
软件将弹出如图3.97 所示的新建跨板受力筋界面。
图3.96
图3.97
左标注和右标注：左右两边伸出支座的长度，根据图纸中的标注进行输入。
马凳筋排数：根据实际情况输入。
标注长度位置：可选择支座中心线、支座内边线和支座外边线，如图3.98 所示。根据图纸中标注的实际情况进行选择。此工程选择“支座外边线”。
图3.98
分布钢筋：结施-01（2）中说明，板厚小于110 mm 时，分布钢筋的直径、间距为
6@200，板厚120 ～160 mm 时，分布钢筋的直径、间距为
8@200。因此，此处输入
8@200。
也可以在计算设置中对相应的项进行输入，这样就不用针对每一个钢筋构件进行输入了。具体参考“2.2 计算设置”中钢筋设置的部分内容。
（2）跨板受力筋的绘制
对于该位置的跨板受力筋，可采用“单板”和“垂直”布置的方式来绘制。选择“单板”，再选择“垂直”，单击Ⓑ～Ⓒ轴、②～③轴的楼板，即可布置垂直方向的跨板受力筋。其他位置的跨板受力筋采用同样的方式布置。
跨板受力筋绘制完成后，需选中绘制好的跨板受力筋，查看其布置范围，如果布置范围与图纸不符，则需要移动其编辑点至正确的位置，如图3.99 所示。
图3.99
7）负筋的属性定义与绘制

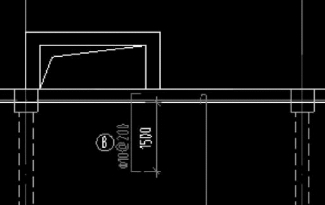

下面以结施-10 中8 号负筋为例，介绍负筋的属性定义和绘制，如图3.100 所示。
（1）负筋的属性定义

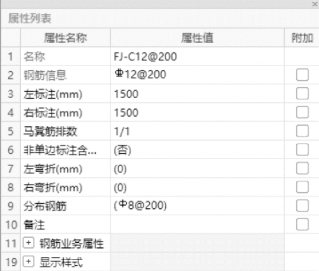

在导航树中，单击“板”→“板负筋”，在“构件列表”中单击“新建”→“新建板负筋”。在“属性列表”中定义板负筋的属性，8 号负筋的属性如图3.101 所示。
图3.100
图3.101
左标注和右标注：8 号负筋只有一侧标注，左标注输入“1500”，右标注输入“0”。
单边标注位置：根据图中实际情况，选择“支座内边线”。
对Ⓒ～Ⓓ轴LB-160 在②轴上的10 号负筋
12@200 的属性定义，如图3.102 所示。
对于左右均有标注的负筋，有“非单边标注含支座宽”的属性，指左右标注的尺寸是否含支座宽度，这里根据实际图纸情况选择“否”，其他内容与8 号负筋输入方式一致。按照同样的方式定义其他的负筋。
图3.102
（2）负筋的绘制
负筋定义完毕后，回到绘图区域，对②～③轴、Ⓒ～Ⓓ轴的LB-160 进行负筋的布置。
①对于上侧8 号负筋，单击“板负筋二次编辑”面板上的“布置负筋”，选项栏则会出现布置方式，有按梁布置、按圈梁布置、按连梁布置、按墙布置、按板边布置及画线布置，如图3.103所示。
图3.103
可选择“按梁布置”或“按板边布置”，将鼠标移动到梁上或板边，则梁上或板边显示一道蓝线，同时显示出负筋的预览图，确定方向，单击即可布置成功。
②对于②轴上的10 号负筋，可选择“按梁布置”，将鼠标移动到梁上，则梁上显示一道蓝线，并且显示出负筋的预览图，单击即可布置成功。
本工程中的负筋除了“按梁布置”或“按板边布置”，也可选择“画线布置”。

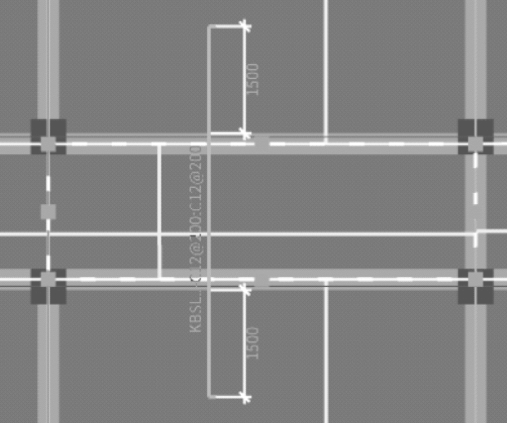

将所有板及板内所有钢筋绘制完毕，完成后如图3.104 所示。
图3.104
