1）GTJ2018 软件CAD 识别的构件范围

①表格类：楼层表、柱表、剪力墙表、连梁表、门窗表、装修表、独基表。

②构件类：轴网，柱、柱大样，梁，墙、门窗、墙洞，板钢筋（受力筋、跨板受力筋、负筋），独立基础，承台，桩，基础梁。

2）CAD 识别做工程的流程

CAD 识别做工程主要通过新建工程→图纸管理→符号转换→识别构件→构件校核的方式，将CAD 图纸中的线条及文字标注转化成广联达BIM 土建计量平台中的基本构件图元（如轴网、梁、柱等），从而快速地完成构件的建模操作，提高整体绘图效率。

CAD 识别的大体方法如下：

①首先需要新建工程，导入图纸，识别楼层表，并进行相应的设置。

②与手动绘制相同，需要先识别轴网，再识别其他构件。

③识别构件按照绘图类似的顺序，先识别竖向构件，再识别水平构件。

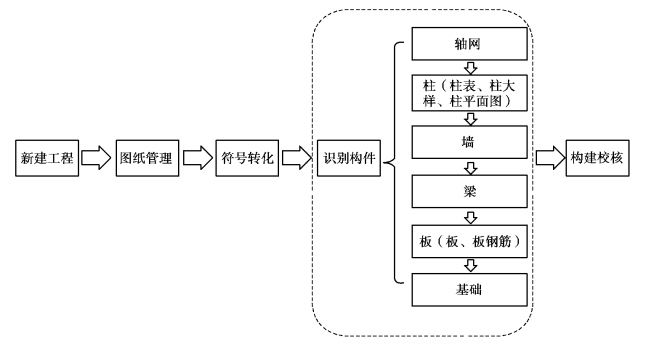

在进行实际工程的CAD 识别时，软件的基本操作流程如图12.1 所示。

图12.1

软件的识别流程：添加图纸→分割图纸→提取构件→识别构件。

顺序：楼层→轴网→柱→墙→梁→板钢筋→基础。

识别过程与绘制构件类似，先首层再其他层，识别完一层的构件后，通过同样的方法识别其他楼层的构件，或者复制构件到其他楼层，最后汇总计算。

通过以上流程，即可完成CAD 识别做工程的过程。

3）图纸管理

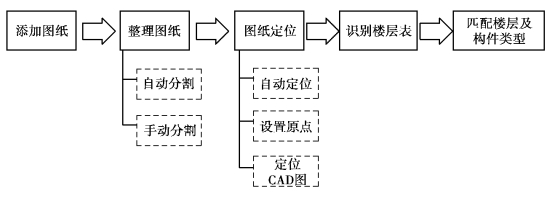

软件提供了完善的图纸管理功能，能够将原电子图进行有效管理，并随工程统一保存，提高做工程的效率。图纸管理在使用时，其流程如图12.2 所示。

4）图层管理

针对添加的图纸，可以在图层管理中设置“已提取的CAD 图层”和“CAD 原始图层”的显示和隐藏。

图12.2
