4.2.4　砖复合墙

利用不同性能的材料进行组合构成既承重又可保温的复合墙体，在这种结构中，轻质材料起保温作用，黏土砖负责承重，如图4.51 所示。在这种结构中，保温材料设置的位置是构造设计中必须考虑的问题。

按保温材料的设置，复合砖墙分为外保温墙、内保温墙和夹心墙。外保温墙是将保温材料设置于室外低温一侧，将容重大、质地密实的砖砌体设于室内一侧，如图4.51（a）所示。这时墙体的表面温度波动小，当供热不均匀或室外温度变化大时，可保证墙的内表面温度不会急剧下降。保温材料设于低温一侧，减少了保温材料内部产生凝结水的可能性，也避免了墙体内出现热桥。但是目前多数保温材料不能防水，且耐久性差，必须在其外侧增设保护层和防雨措施，增加了构造的复杂性和造价。

保温材料设在室内高温一侧的墙称为内保温墙，如图4.51（b）所示。它施工简单、造价较低，但室内的热稳定性差，保温材料内部容易产生凝结水，墙体中的热桥也不易消除，一般用于室内温度不高的原有建筑外墙保温改造，且还须做好隔气层。夹层保温砖墙是将保温材料放在两层砖砌体中间，如图4.51（c）所示。保温材料常用膨胀珍珠岩及其制品、苯板、岩棉板等。设计时应注意内外两层砖砌之间的可靠拉结，并在勒角、窗台等处另加处理，以免保温层受潮，降低保温性能和墙的耐久性能。

图4.50　空斗墙加固部位构造

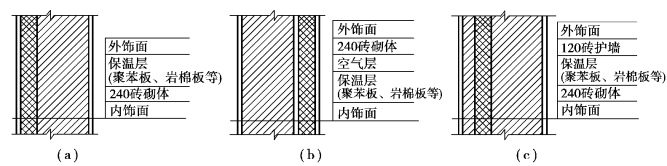

图4.51　复合墙的构造
