5.5.2 雨篷
雨篷（图5.73）是建筑物入口处和顶层阳台上部用于遮挡雨水、保护外门免受雨水侵蚀和人们进出时不被滴水淋湿以及免受空中落物砸伤的水平构件。雨篷多采用钢筋混凝土悬挑，大型雨篷常设立柱支承而形成门廊。
1）小型雨篷
这里所说的小型雨篷特指无柱支承的悬挑式雨篷，如图5.73、图5.74 所示。常见的悬挑式钢筋混凝土雨篷有挑板式和梁板式两种。雨篷挑出较小时常采用挑板式，挑出长度通常为1～1.5 m；挑出较大时一般采用梁板式，梁从雨篷两侧的横墙或室内进深梁直接挑出。为使雨篷板底平整，可将梁上翻或在板下做吊顶处理；为防止雨篷倾覆，常将雨篷与入口处过梁整浇在一起。小型雨篷的构造如图5.75 所示。
由于雨篷承受的荷载较小，所以雨篷板的厚度较薄，常做成变截面形式，板上沿厚度为50～70 mm。雨篷顶面应做防水砂浆抹面处理，并做出排水坡度。为防止雨水沿墙边渗透，应将防水砂浆沿墙身抹至墙面上至少200 mm 处，形成泛水。有些小型雨篷采用玻璃-钢结构组合式的做法，这种雨篷常采用钢斜拉杆以抵抗雨篷的倾覆，如图5.76、图5.77 所示。另外，还有在钢结构骨架外包铝塑板的雨篷做法。
图5.73 雨篷

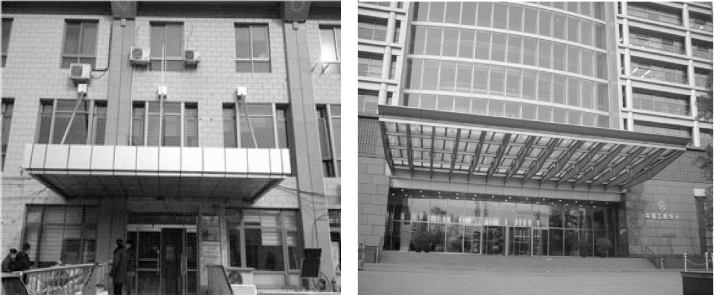

图5.74 小型雨篷

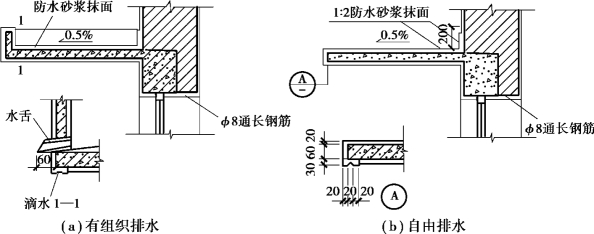

图5.75 小型雨篷构造
2）大型雨篷
这里所说的大型雨篷是指有立柱支承的雨篷。采用这种雨篷的大多是大型或高层建筑的主要入口，为与主体建筑相协调做出外伸较大的雨篷，此时应有立柱支承。立柱除起结构支承作用外，尚有强调入口的装饰作用，如图5.78 所示。
图5.76 玻璃-钢组合雨篷示意图

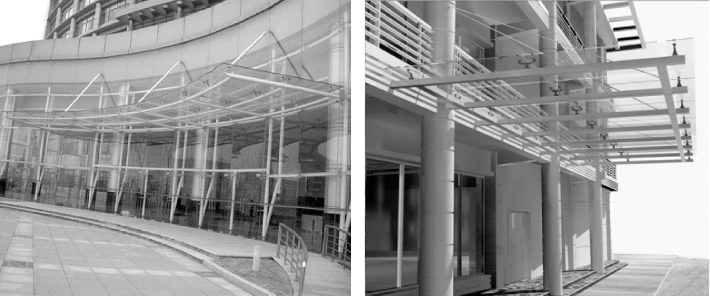

图5.77 玻璃-钢组合雨篷实例

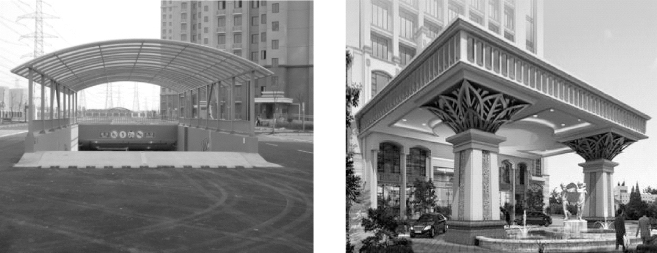

图5.78 大型雨篷
立柱支承式的大型雨篷其结构处理比小型雨篷更为复杂，一般有3 种情况：一是立柱及支承的雨篷与主体建筑脱开，柱子有单独的基础可以自由沉降，如图5.79（a）所示；二是立柱与主体建筑连成一体，二者均采用桩基础，使二者沉降量均得到控制，不致于因沉降不均将二者拉裂，如图5.79（b）所示；三是立柱的基础与主体建筑的基础连成一体，这样可使二者同步沉降，如图5.79（c）所示。

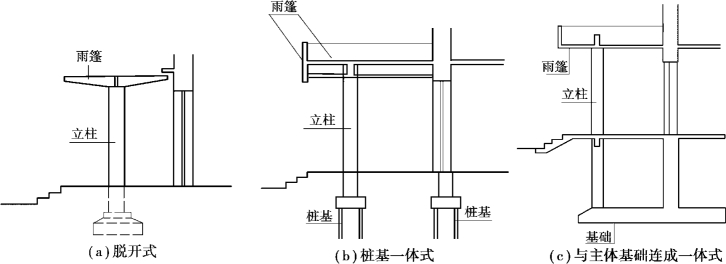

图5.79 大型雨篷结构处理
由于立柱式雨篷面积较大，所以雨篷顶面通常均须做防水处理，并根据雨篷面积的大小设置雨水斗或水舌。
雨篷结构一般采用钢筋混凝土梁板式，也有采用钢网架结构上置玻璃或阳光板的做法。
