5.2.2 装配式钢筋混凝土楼板层
1）楼板层结构构件种类及构造
（1）预制实心平板
预制实心平板（图5.23）制作简单、板面平整，两端搁置于墙或梁上。强制实心平板的跨度一般在3 m 以下，板厚为60～80 mm，多用于小跨度的走廊、厨房、卫生间等，也可用作架空搁板、地沟盖板等。预制实心平板的跨度不应过大，否则板厚要增加，同时自重亦增加较多，极不经济。

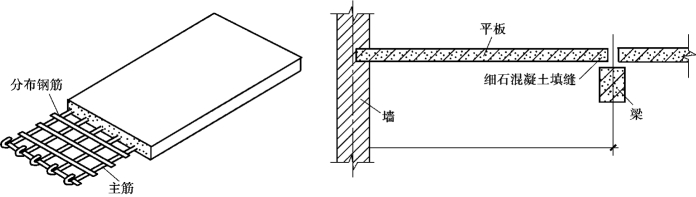

图5.23 预制实心平板
（2）预制空心板
预制空心板（图5.24）板面平整，板腹抽孔，孔洞形状有方形、椭圆形、圆形等，以圆孔板的制作最为简单方便，应用最为广泛；与实心平板相比，空心板具有经济性、隔声、隔热、刚度好等特点。空心板的跨度一般为2.7～6.6 m，板厚与板跨有关，一般跨度在4.2 m 及以下时板厚为120 mm，跨度超过4.2 m 时板厚则为180 mm，板宽有600 mm、900 mm、1 200 mm 等规格。目前所使用的预制空心板多为预应力板，空心板的端孔常以砖块或混凝土填塞，以保证在安装时嵌缝砂浆或细石混凝土不致于流入板孔中，且板端不被压坏。目前世界上较先进的预应力空心板板跨可达10 m 以上。

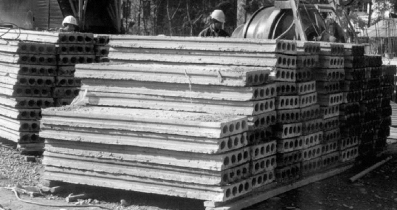

图5.24 预制空心板实例
（3）槽形板
槽形板（图5.25）是一种梁板合一的构件，即在实心薄板两侧设有纵筋，构成槽形截面。它具有自重轻、省材料、便于在板上开洞等优点，板跨为3.0～7.2 m，板宽为600～1 500 mm，板厚为30～40 mm，筋高为150～400 mm。槽形板的搁置有正置和倒置两种：正置板底不平，一般用于仓库、车间等美观要求不高的房间，否则需另做吊顶棚；倒置板底平整，但需另做面板，槽内可填轻质隔声、保温材料。槽形板的两端用端肋封闭，当板长达到6 m 时，则需在板的中部每隔600～1 500 mm 处增设小肋一道。

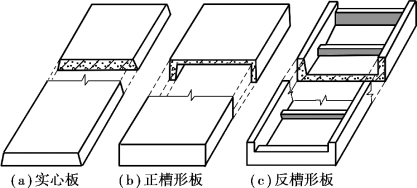

图5.25 槽形板
（4）T 形板
T 形板（图5.26）有单T 板和双T 板之分，也是一种梁板合一的构件。其体形简洁、受力明确，具有比槽形板更大的跨度，但目前在一般民用建筑中应用不多。
由于装配式钢筋混凝土楼板层存在接缝多、整体性不好、抗震性能差、施工质量不能保证等问题，目前国家在民用建筑工程中推行现浇钢筋混凝土楼板层的做法。上述各种装配式钢筋混凝土楼板做法已极少在民用建筑工程中应用，在此列出仅供参考。

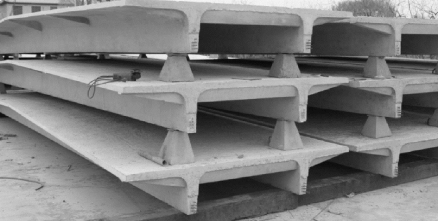

图5.26 T 形板实例
2）楼板的结构布置与细部处理（以空心板为例）
（1）楼板的结构布置
进行楼板布置，应根据空间的开间、进深尺寸确定布置方案。通常板有搭于墙上和搭于梁上两种布置方法，前者多用于横墙间距较小的宿舍、住宅等建筑中，后者则多用于教学楼、办公楼等开间、进深都较大的建筑中，如图5.27、图5.28 所示。
具体布置楼板时，一般要求板的规格、类型越少越好，以简化板的制作与安装。同时应避免出现板的三边支承情况，即板的纵边不得伸入墙内，否则板易产生裂缝。在排板时，当不能排满整个房间，与房间平面尺寸出现差额时，可采用以下办法解决：当缝差在60 mm 以内时，适当调整板缝宽度；当缝差在60～200 mm 时，用局部增加现浇板带的办法解决，如图5.29 所示；当缝差超过200 mm 时，则应重新考虑选择板的规格。
图5.27 预制楼板的结构布置
图5.28 预制楼板的摆放位置
图5.29 现浇钢筋混凝土板带
（2）楼板的搁置及细部处理
板在墙上的搁置宽度一般不应小于80 mm，在梁上的搁置宽度不应小于70 mm，同时必须在墙或梁上铺水泥砂浆以找平（俗称坐浆），坐浆厚度为20 mm 左右。
为了增强建筑物的整体刚度，板与墙、梁之间及板与板之间常用钢筋拉结，各地区根据防震和稳定性要求，有各种构造做法。板与板之间的缝隙有端缝和侧缝两种情况。端缝的处理一般是将板两端甩出的钢筋头尾焊弯连接在一起（焊接或绑扎），再以通长钢筋相连，之后在板缝内灌细石混凝土，如图5.30（a）所示。空心板置于外墙及梁上时的拉结处理如图5.30（b）所示。侧缝一般有V 形缝、U 形缝和凹槽缝3 种形式，缝内灌水泥砂浆或细石混凝土，其中凹槽缝板的受力状态较好，但灌缝较困难，常见的为V 形缝。
在中小型预制板铺设的楼板层上，由于预制构件的尺寸误差及施工误差，会造成板面不平整，所以须做面层处理。常用的做法是现浇40 mm 厚15 细石混凝土为找平层，其上再另做面层，对于标准较低的建筑也可直接将细石混凝土表面压光。

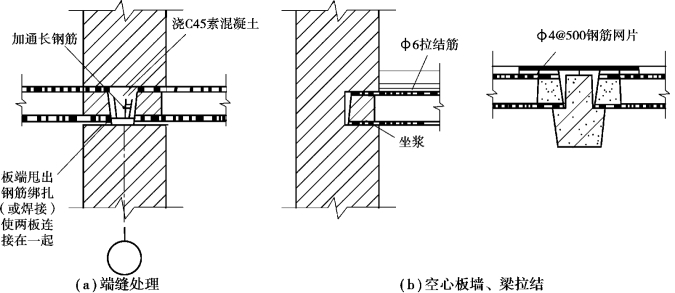

图5.30 预制板与墙、梁的拉结
预制空心板侧缝的形式如图5.31 所示。

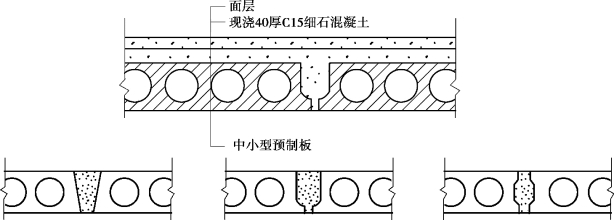

图5.31 预制空心板侧缝的形式
