10.2 建筑节能构造
1）建筑节能的概念
建筑节能是指在建筑工程设计和建造过程中依照国家有关法律、法规的规定，采用节能型的建筑材料、产品和设备，提高建筑物围护结构（建筑及房间各面的围挡物）的保温隔热性能，和采暖空调设备的能效相比，可减少建筑使用过程中的采暖、制冷、照明能耗，合理有效地利用能源。
2）建筑节能的重要性
建筑节能的重要性如图10.2 所示。

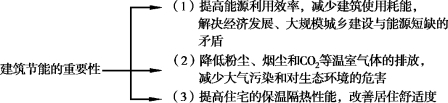

图10.2 建筑节能的重要性
3）建筑节能措施
常见的建筑节能技术措施有围护结构节能、采暖供热系统节能、能源系统节能控制、新风处理及空调系统的余热回收、太阳能一体化建筑、采用节能产品等，这里只介绍建筑围护结构节能措施与构造。
（1）墙体节能构造
①夹芯复合墙（图10.3、图10.4）：将保温层夹在墙体中间。

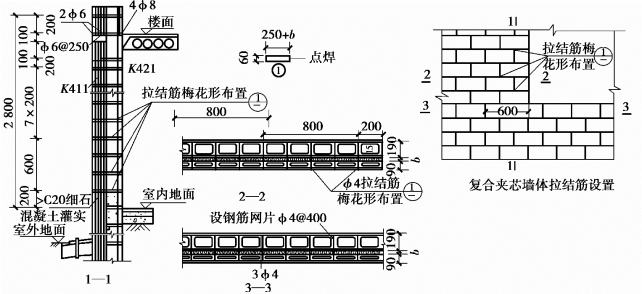

图10.3 夹芯复合墙结构图

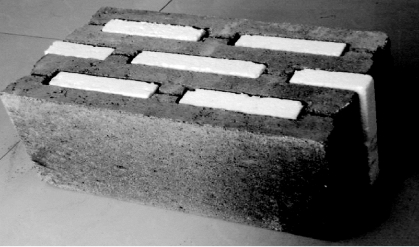

图10.4 夹芯复合墙
②外保温复合墙（图10.5、图10.6）：在承重外墙（基层）外表面上，粘贴或吊挂聚苯板或岩棉板，然后贴上网布或挂钢筋网增强，再做饰面涂层形成外保温复合墙。

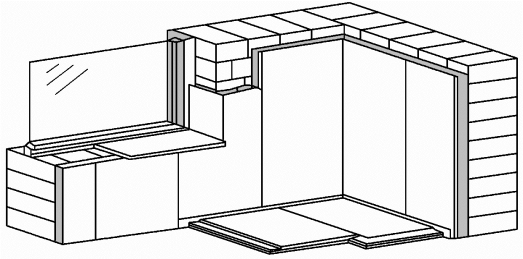

图10.5 外墙外保温系统的组成

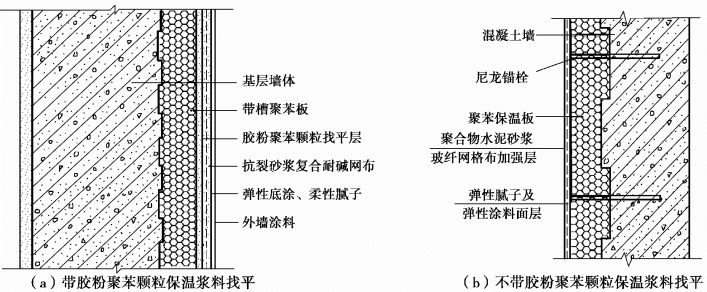

图10.6 EPS 板现浇混凝土外墙外保温系统基本构造
③内保温复合墙（图10.7）：指由承重材料与高效保温材料进行复合组成的墙体。承重材料可为砖、砌块和混凝土墙体，高效保温复合材料可为聚苯板、充气石膏面板等。

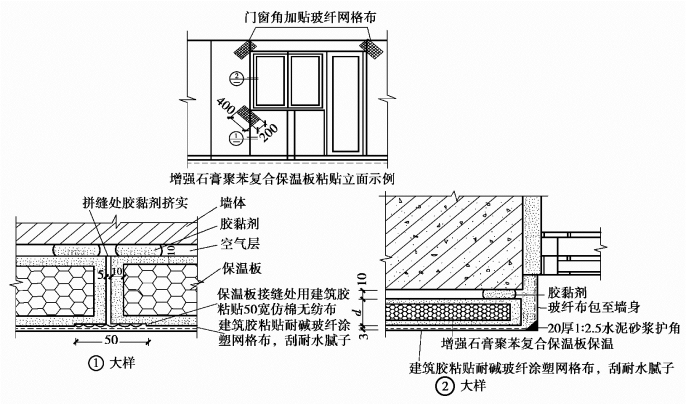

图10.7 增强石膏聚苯板复合外墙内保温示意图
（2）屋顶节能构造
建筑屋面与墙体同属于建筑围护结构，屋面保温隔热工程是建筑节能工程的重要组成部分，如图10.8—图10.10 所示。
图10.8 檐沟防水保温层的构造
（3）门窗节能构造
提高门窗保温隔热性能的技术措施如下：
①增加门窗框型材的热阻值，目前节能保温门窗的框材主要以塑料、断热铝合金、玻璃钢3 种材质为主。
②门窗镶嵌的玻璃可用隔热效果较好的中空玻璃。
③提高门窗气密性：合理选择窗型，减少不必要的缝隙；增加密封道数并选用优质密封橡胶条；合理选用五金件，最好选用多锁点的五金件。

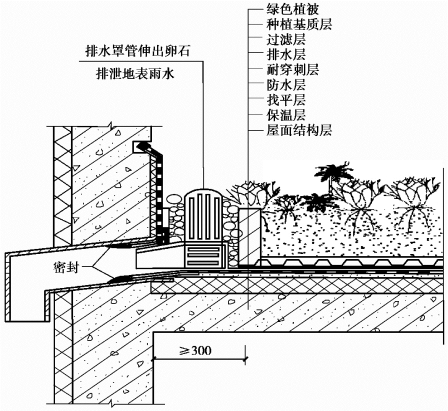

图10.9 种植屋面女儿墙外排水构造

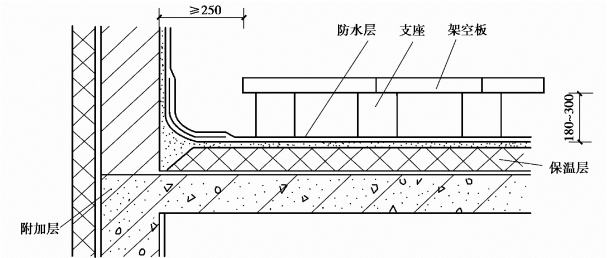

图10.10 预制细石混凝土板架空屋面
