4.3.2 砌块的拼接
1）砌块的拼接
砌块墙应事先进行排列设计，也就是把不同规格的砌块在墙体中的具体安放位置用平面图和立面图加以表示。砌块排列设计应满足下列要求：上下皮砌块应错缝搭接，排列整齐有规律，尽量减少通缝，使砌块墙具有足够的整体性和稳定性；内外墙的交接处和转角处应根据砌块彼此搭接优先选用大规格砌块，使主砌块的总数量在70%以上。为减少砌块的规格，允许在砌筑中用少量的砌砖来镶砌填缝（图4.54）。当采用混凝土空心砌块时，上下皮砌块应孔对孔、肋对肋，使上下皮砌块间有足够的接触面以扩大受压面积。砌块的排列组合如图4.55 所示。

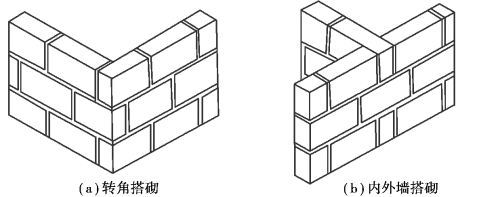

图4.54 墙的转角处和交接处搭砌

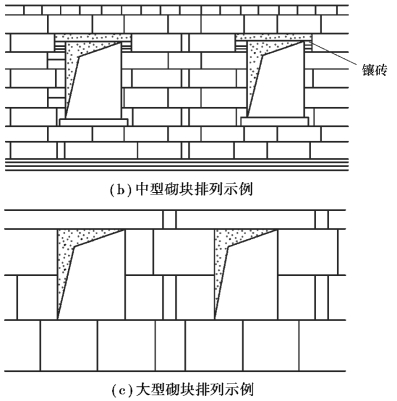

图4.55 砌块的排列组合
2）过梁与圈梁
过梁是砌块墙的重要构件之一，既起联系梁和承受门窗洞口上荷载的作用，又是一种可调砌块。当层高和砌块出现差异时，过梁高度的变化可起调解作用，从而使砌块的通用性更大。砌块建筑每层应设圈梁，用以加强砌块墙的整体性，当圈梁与过梁位置接近时，往往圈梁与过梁合二为一。圈梁有现浇和预制两种，现浇圈梁整体性强，对加固墙身较为有利，但施工麻烦，故不少地区采用U 形砌块代替模板，然后在凹槽内配置钢筋，再现浇混凝土，如图4.56 所示。

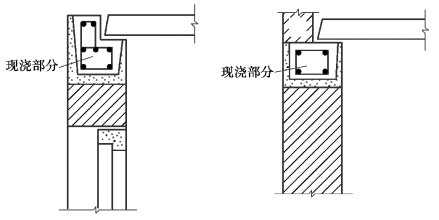

图4.56 U 形砌块代替模板
3）砌块缝型和通缝处理
砌块建筑可采用平缝、凹槽缝或高低缝。平缝制作简单，多用于水平缝；凹槽缝灌浆方便，多用于垂直缝，缝宽视砌块尺寸而定。小型砌块为10～15 mm，中型砌块为15～20 mm，砂浆强度等级不低于M5。当上下皮出现通缝或错缝距离不足150 mm 时，应在水平缝通缝处加钢筋网片，使之拉结成整体，如图4.57 所示。

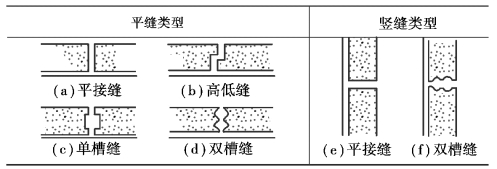

图4.57 砌块缝型
4）砌块墙芯柱构成
当采用混凝土空心砌块时，应在房屋四角、外墙转角、楼梯间四角设芯柱。芯柱用C20 细石混凝土填入砌块孔中，并在孔中插入钢筋（图4.58）。

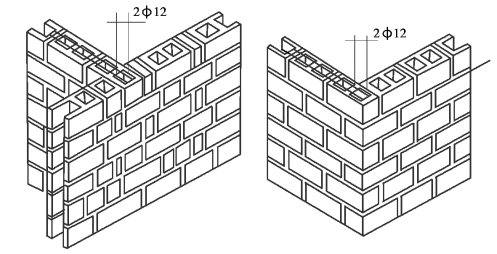

图4.58 砌块墙芯柱
