7.2.2 平屋顶的屋面排水
1）排水方式的选择
平屋顶的屋面排水方式分为无组织排水和有组织排水两大类。
（1）无组织排水
图7.4 平屋顶四周挑檐自由落水（无组织排水）
无组织排水（图7.4）是指雨水经檐口直接落至地面，屋面不设雨水口、天沟等排水设施，也称自由落水。该排水形式节约材料，施工方便，构造简单，造价低，但建筑物较高或降雨多的地区不宜采用。
（2）有组织排水
有组织排水（图7.5、图7.6）是指屋面设置排水设施，将屋面雨水进行有组织地疏导引至地面或地下排水管内的一种排水方式。这种排水方式构造复杂、造价高，但雨水不侵蚀墙面。有组织排水分为内排水、外排水、女儿墙内檐沟排水和挑檐沟外排水。
①内排水。大面积、多跨、高层以及有特殊要求的平屋顶常做成内排水方式，雨水经雨水口流入室内落水管，再排到室外排水系统。
②外排水。雨水经雨水口流入室外排水管的排水方式。

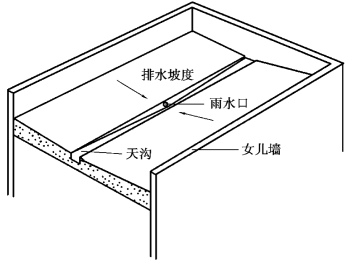

图7.5 平屋顶有组织内排水

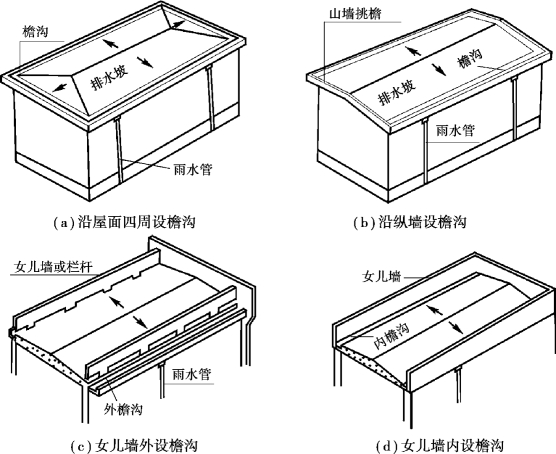

图7.6 有组织排水
③女儿墙内檐沟排水：设有女儿墙的平屋顶，在女儿墙里面设内檐沟或垫坡，落水管可设在外墙外面，将雨水口穿过女儿墙。
④挑檐沟外排水：设有檐沟的平屋面，檐沟内垫出的纵向坡度将雨水引向雨水口，进入落水管。
2）排水的设计
平屋顶的排水组织设计目的是使屋面排水路线简洁顺畅，快速地将雨水排出屋面。设计方法是将屋面划分为若干个排水区，使雨水管负荷均匀，一般按一个雨水口负担150～120 m2（屋面水平投影面积）。排水坡面取决于建筑的进深，进深较大时宜采用双坡排水或四坡排水，进深较小的房屋和临街建筑常采用单坡排水。合理设置天沟，使其具有汇集雨水和排除雨水的功能，天沟的断面尺寸净宽应不小于200 mm，砂浆或块材面层坡度大于5%。雨水管常用直径为75～100 mm，间距不宜超过24 m。雨水管有铸铁、镀锌铁皮、石棉水泥、塑料和陶土等几种。镀锌铁皮易锈蚀，不宜在潮湿地区使用；石棉水泥性脆，不宜在严寒地区使用。

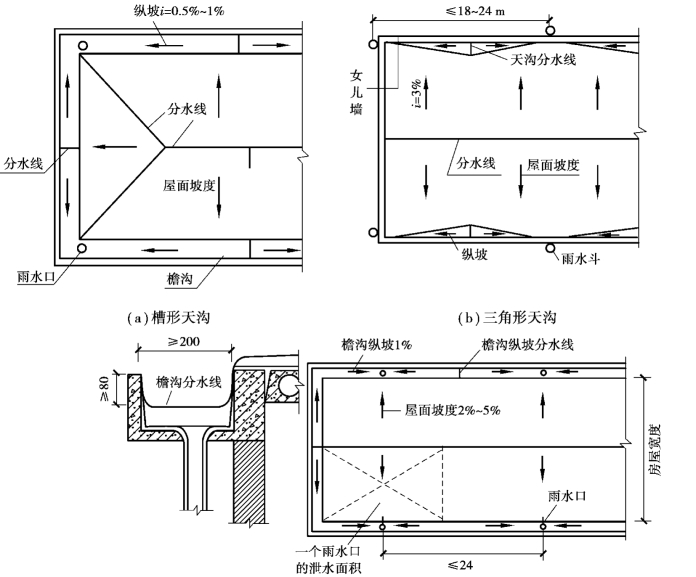

平屋顶排水组织设计如图7.7 所示。
图7.7 平屋顶排水组织设计
